1. 设备联机
1.1 设备接线
分别使用网线将设备连接到交换机，同样使用网线将交换机连接到电脑，设备使用三电芯电源线连接电源，然后接通电源即可。

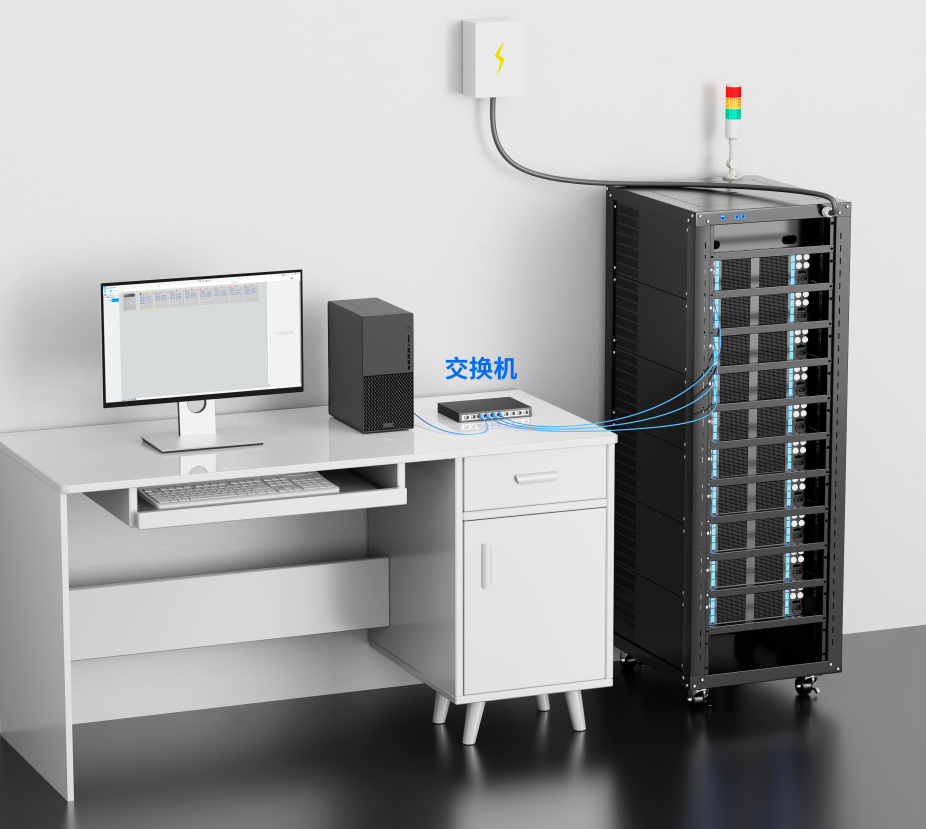

图1 设备联机图
1.2 设备基本信息介绍

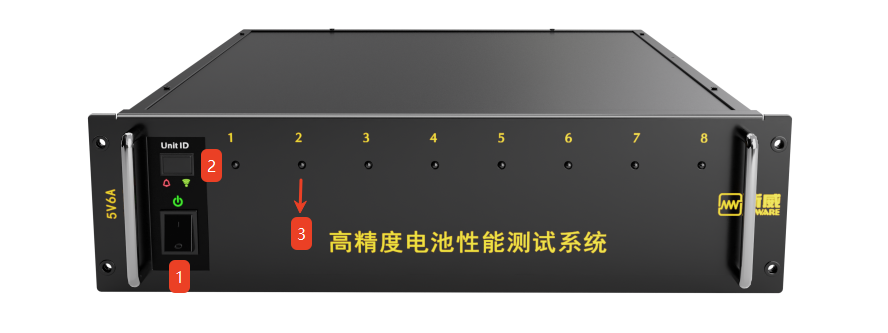

图2 单台设备正面图
序号 | 名称 | 说明 |
1 | 电源开关 | 设备启动开关 |
2 | 设备号显示屏 | 显示设备通道号 |
3 | 通道状态灯 | 绿灯表示充电，红灯表示放电，黄的表示通道搁置（可根据需求自定义） |

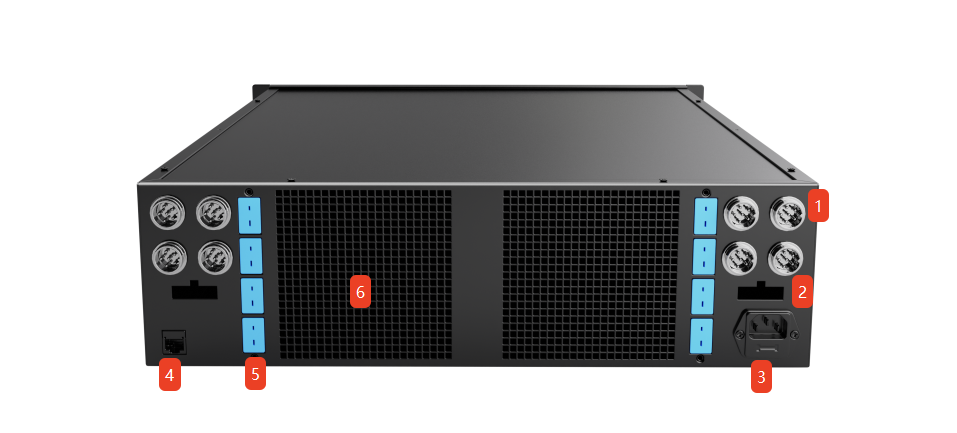

图3 设备背面图
序号 | 名称 | 说明 |
1 | 航插口 | 电流、电压接口 |
2 | SMBUS通讯接口 | 连接电池通讯的接口 |
3 | 电源线接口 | 可接220V市电，可接110V市电（国外） |
4 | 网口TCP/IP | 通过网线与PC机相连 |
5 | 热电偶插座 | 连接测量温度的热电偶，可根据需求接T型、K型等 |
6 | 散热风扇出风口 | 帮助设备内部散热 |
2. 软件安装
软件安装分为全新安装和升级安装。全新安装为用户首次安装；升级安装为用户在已有安装软件的基础上升级软件。
2.1 全新安装
用户首次安装软件时，可以选择默认安装和个性化安装两种方式。
默认安装：不进行相应软件模块的选择，遵循安装界面上的默认选项，根据提示直接安装。
个性化安装：用户可根据不同需求对客户端、服务器、备份服务器和报表服务器进行选择性安装，可手动设置安装路径以及选择相应的安装语言。

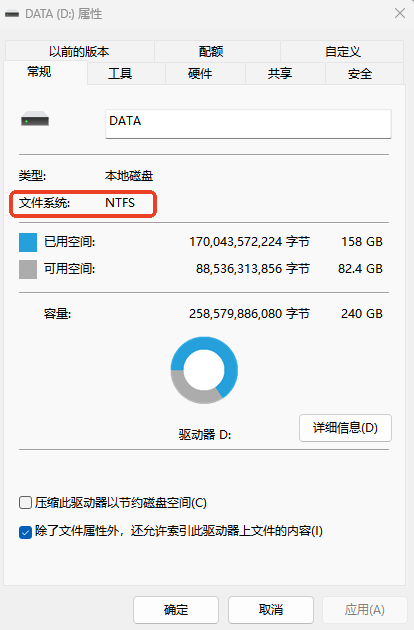

注意：BTS 9.1软件安装只支持NTFS的文件系统，NTFS标志如下图所示。安全软件前，需要关闭Windows防火墙或开放TCP8002、8003（设备端口）、8004端口。
图4 电脑系统界面
客户端和服务器运行环境如下表所示：
设备 | 配置 |
CPU | Intel(R) Core(TM) i3-9100 CPU @ 3.60GHz |
主机频率 | 3.6 GHz |
内存 | 16.0 GB (15.8 GB 可用) |
系统硬盘 | SATA接口，500G以上 |
文件格式 | NTFS |
| 操作系统 | Microsoft Windows 10 64 位或以上系统 |
接口 | 以太网通信口、RS232/485 |
显卡 | Intel(R) UHD Graphics 630 |
交换机 | 华为 H3C 交换机（推荐思科） |
| 电源 | UPS（推荐英威腾HT11） |
软件安装：
解压客户端文件，打开解压后的文件，右键选择“以管理员的身份运行”。选择需要安装的语言版本，可选中文/英文。根据操作指引完成软件安装。
2.2 升级安装
若当前用户电脑已安装了更低版本的软件，与新版本兼容时，可以直接升级，不需要卸载当前软件；不兼容时，请先卸载当前版本软件，然后再安装新版本的软件。
（1）选择安装语言后，会进入“已安装版本检查”界面，该界面会显示已经安装的软件版本及安装的目录信息。
（2）点击“下一步”，在“升级内容选择”界面中，用户可根据需求选择升级模式和升级内容。升级模式默认在原目录上升级，升级内容默认为升级客户端及服务器。点击“下一步”，确认警告内容后，进入软件升级界面。
（3）升级服务器前，请确认以下内容：
所有连接到此服务器上的通道均已处于停止状态；如有未停止的通道，请先停止测试或暂停测试；
所有通道已停止20分钟以上。
（4）升级客户端前，请确认以下内容：
已关闭所有客户端相关软件：Neware_BTS9_Client，BTSDA，BuildTest；
已关闭用其它软件打开的客户端相关文件，如日志文件等。
（5）升级备份服务器前，请确认：
已关闭所有备份相关软件：Neware_BTS9_Backup；
已关闭用其它软件打开的备份相关文件，如日志文件等。
（6）点击“完成”，推出安装向导，软件升级成功。
3. 软件界面介绍
3.1 主页面
软件下载安装完成后，首先登录用户，输入用户名：admin；密码：xinwei，然后方可开始下一步操作。
图5 BTS 9.0 主界面

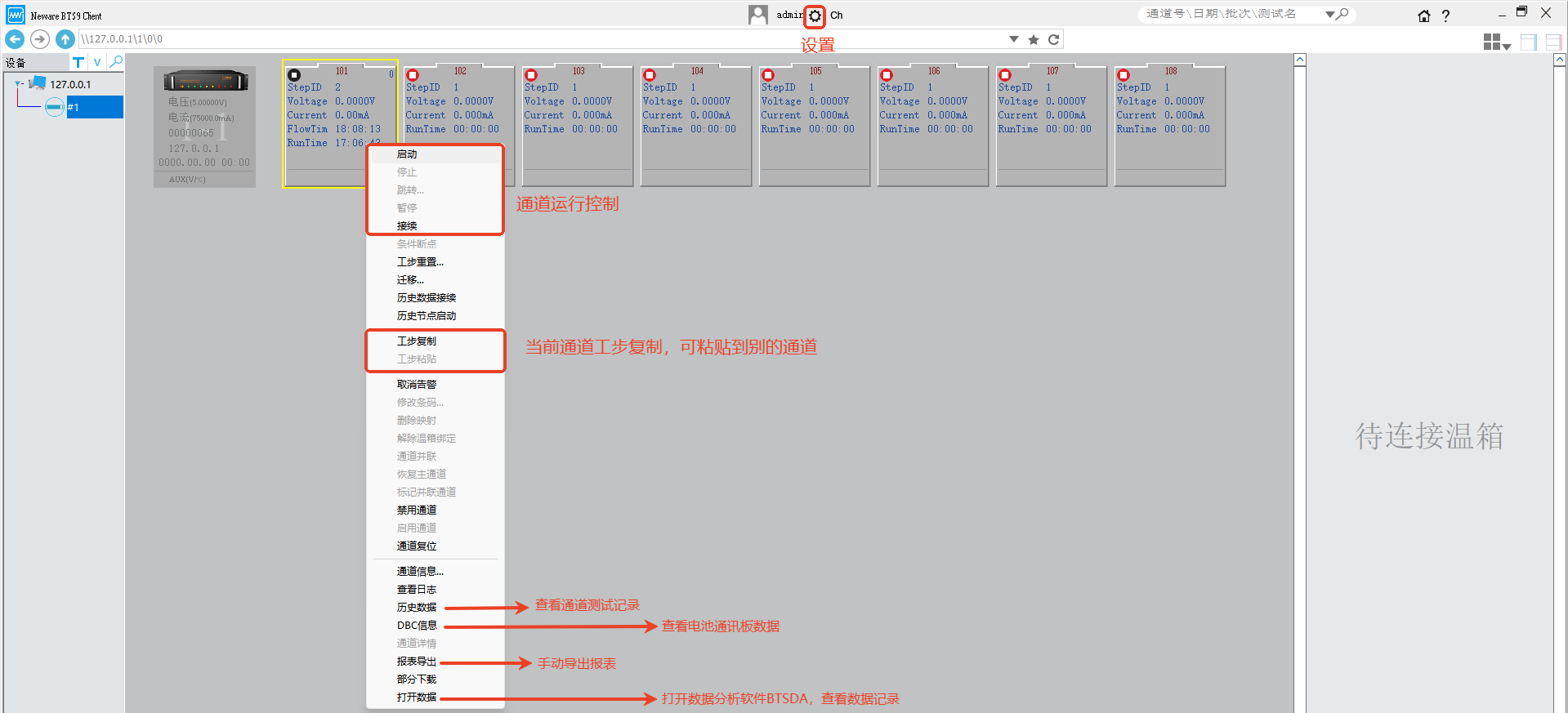

设备成功联机后，该设备及其通道将自动显示在客户端，如下图所示，如该界面无设备显示，请查看设备是否联机正常。
图6 设备及通道界面
客户端通道显示有三种模式：大图标、小图标、列表。可通过点击“方框”图标或者点击该图标的下拉菜单来切换模式。
图7 切换显示模式
3.2 客户端配置修改

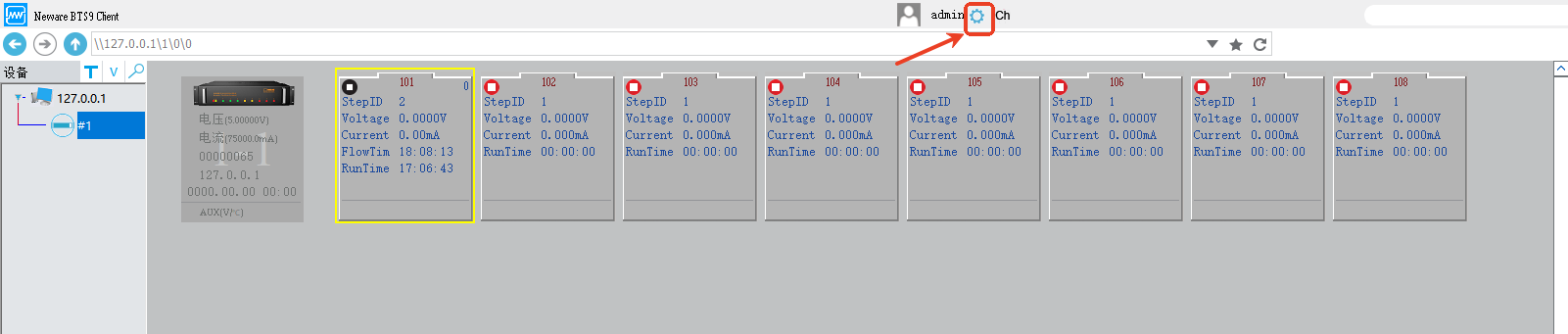

点击齿轮图标可进入客户端配置页面。
图8 进入系统设置

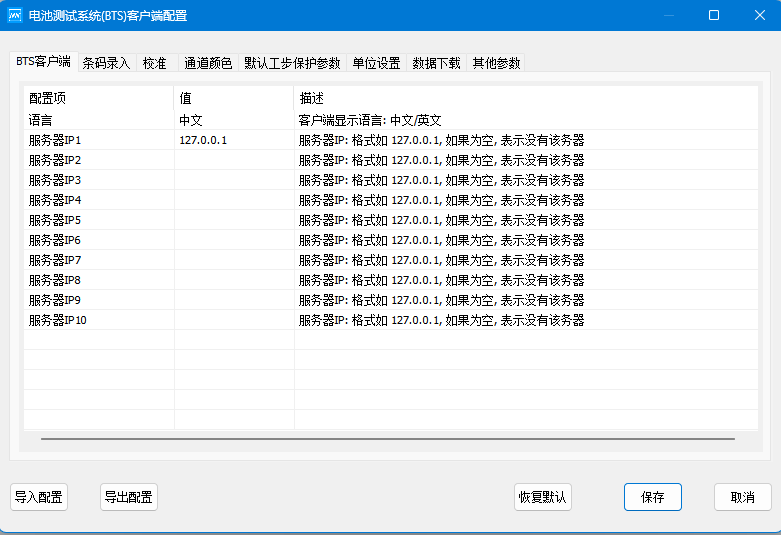

可设置条码录入、校准设置，可修改配置项后的值。可设置通道状态显示颜色，设置完成以后客户端通道会根据对应配置显示颜色，设置完成后，点击确认并保存。该页面还可修改“默认工步保护参数”，双击表格即可修改数值。同理，可继续修改单位、数据下载路径等。
图9 客户端配置界面
3.3 启动测试
用鼠标左键点击通道选中要测试的电池，出现黄色边框时，表示该通道已被选中。若需要选择多个不连续的通道，按住Ctrl键并用鼠标点击要选取的通道。Ctrl+A选择全部通道。然后右键“启动”。进入工步设置界面，按需求设置完工步参数，点击页面右下角“启动‘即可开始测试。

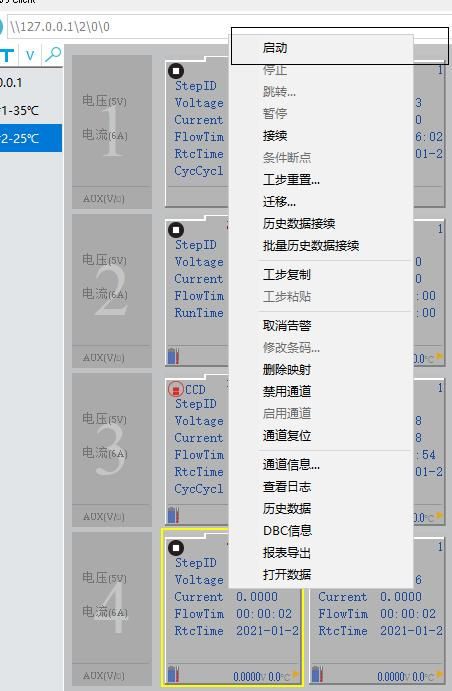

图10 启动测试
图11 工步编辑
3.4 导出报表

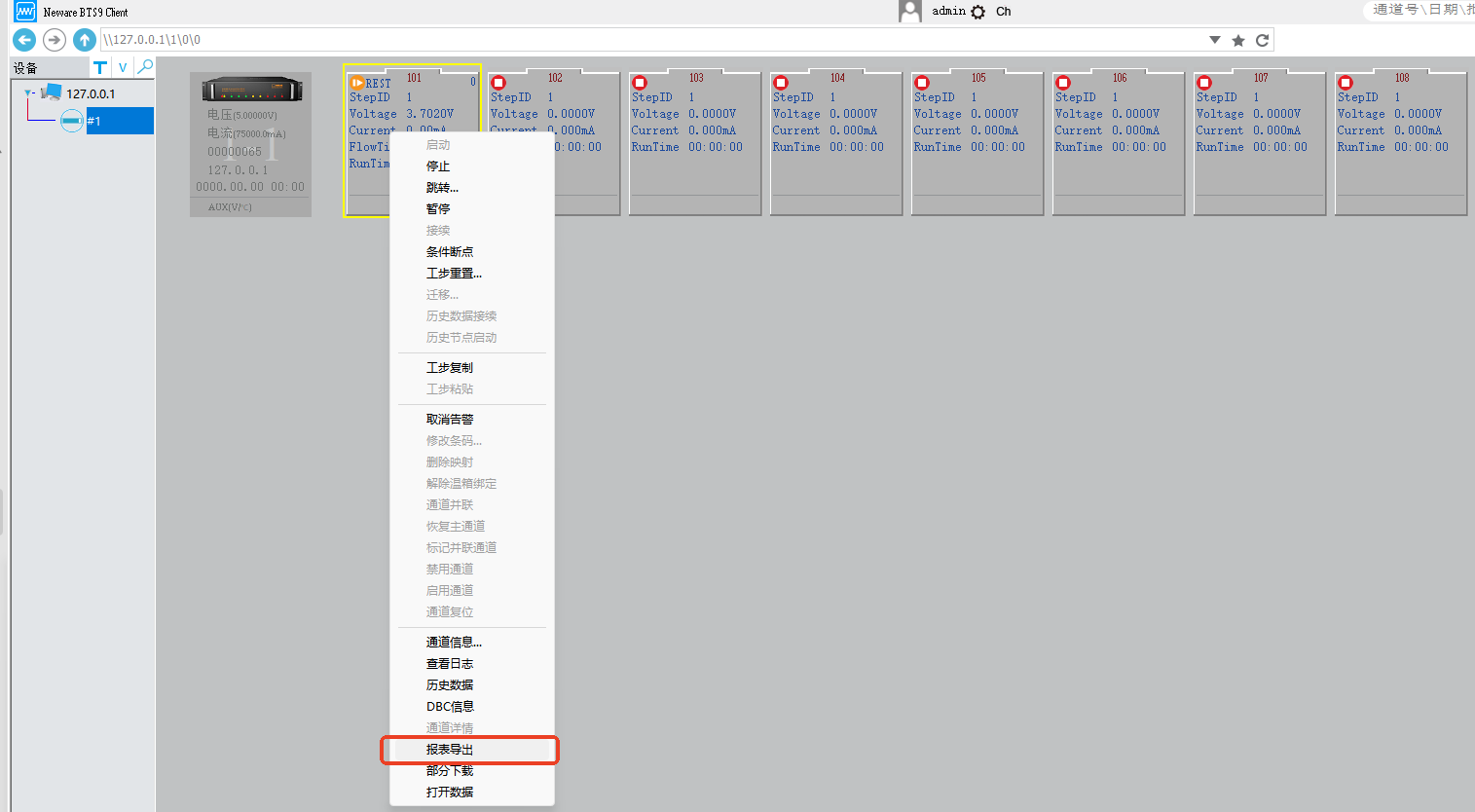

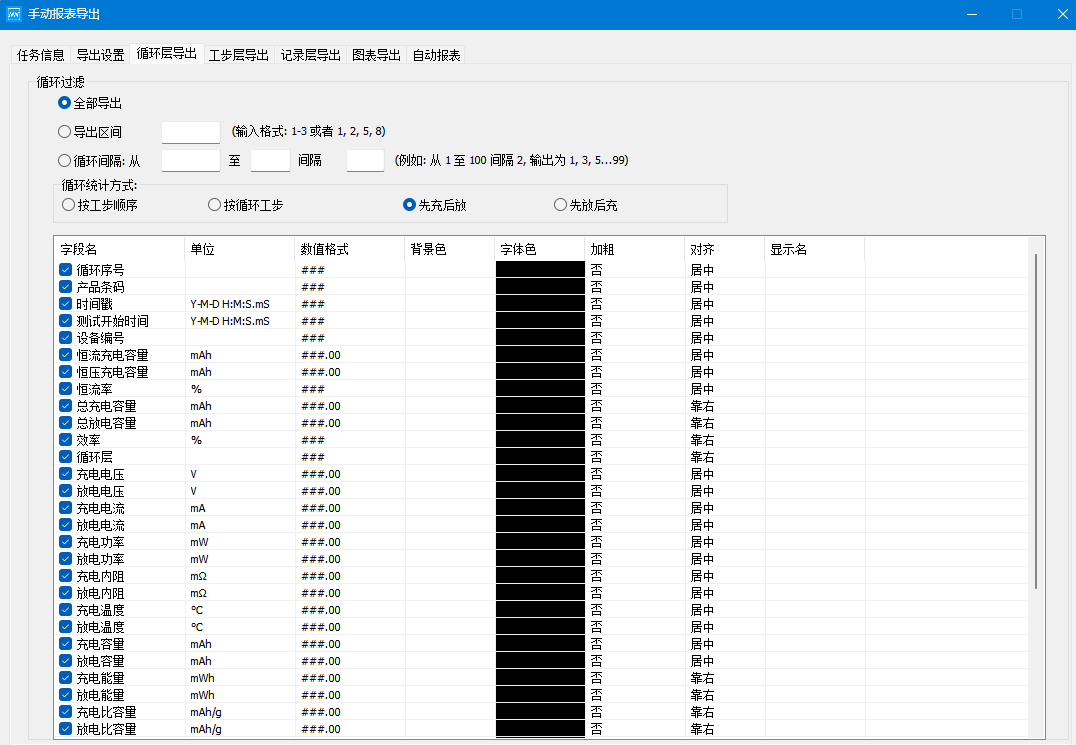

测试完成后，选择要导出数据的通道，右键选择”报表导出“。在循环层导出、工步层导出等设置界面选择要导出的数据项，如循环号、电压、电流、充放电容量、充放电比容量等。可设置数据项的单位、数值格式、背景色、字体色、是否加粗、对齐样式等。

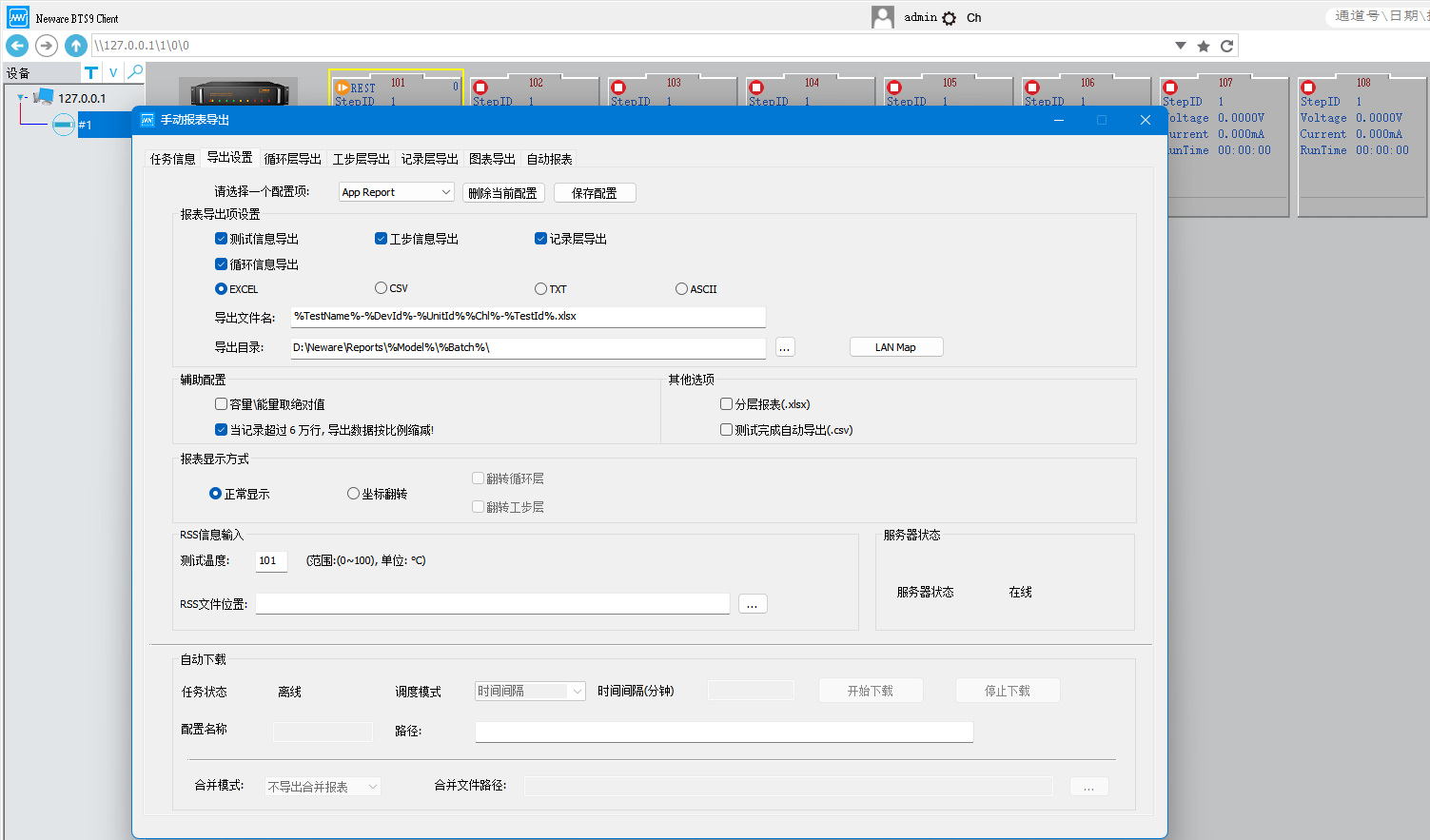

图12 手动导出报表
3.5 用户管理
3.5.1 登录用户

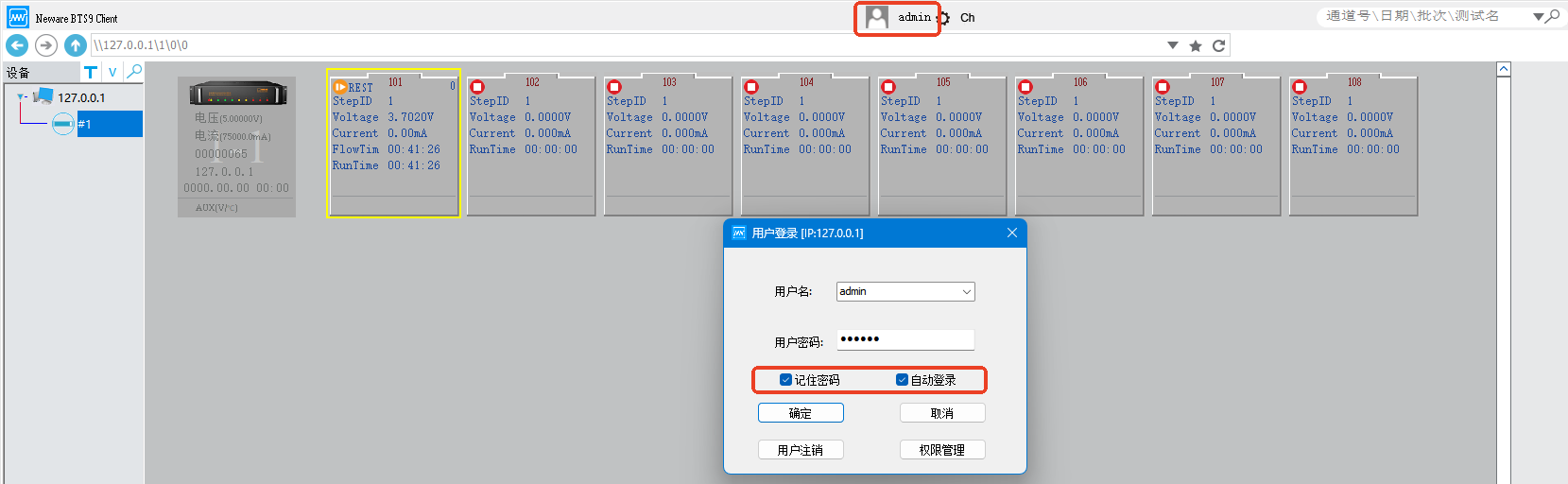

必须先登录用户后才可进行用户管理操作，用户名：admin，密码：xinwei。可设置“记住密码”和“自动登录”，以方便下次登录操作。
图13 用户管理
3.5.2 权限管理
可添加、修改、删除用户组，自定义用户组的可操作项目权限。

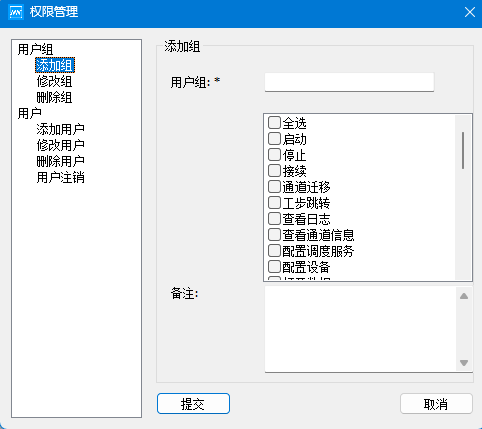

图14 用户权限
4. BTSDA数据分析
4.1 数据查看

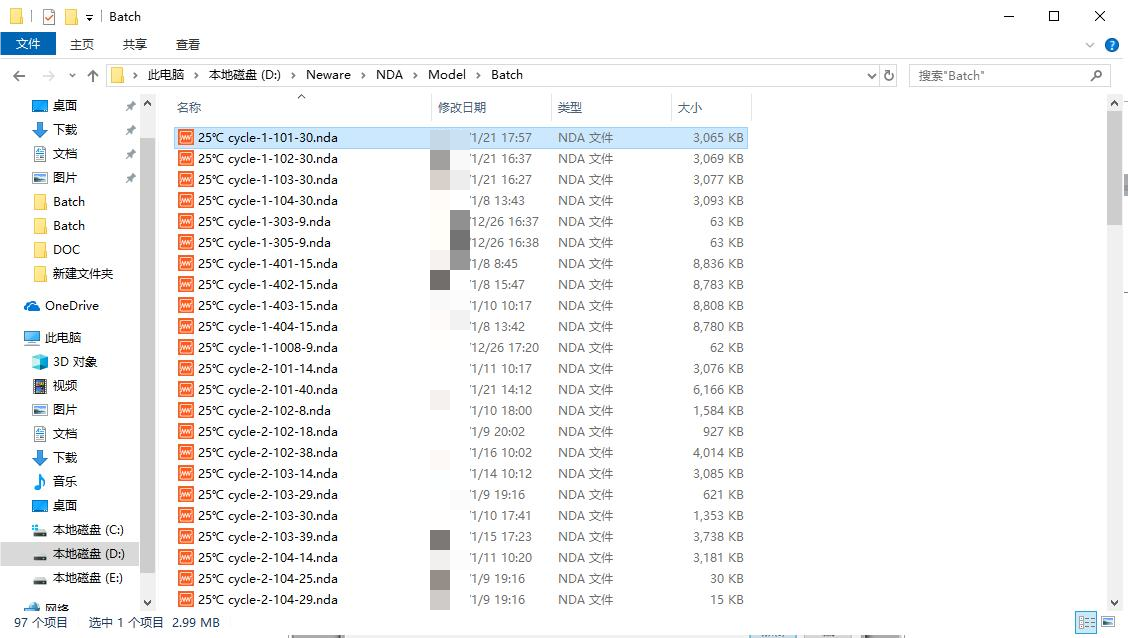

右键选择需要查看数据的通道，选择“打开数据”。或直接点开保存的BTSDA数据文件。

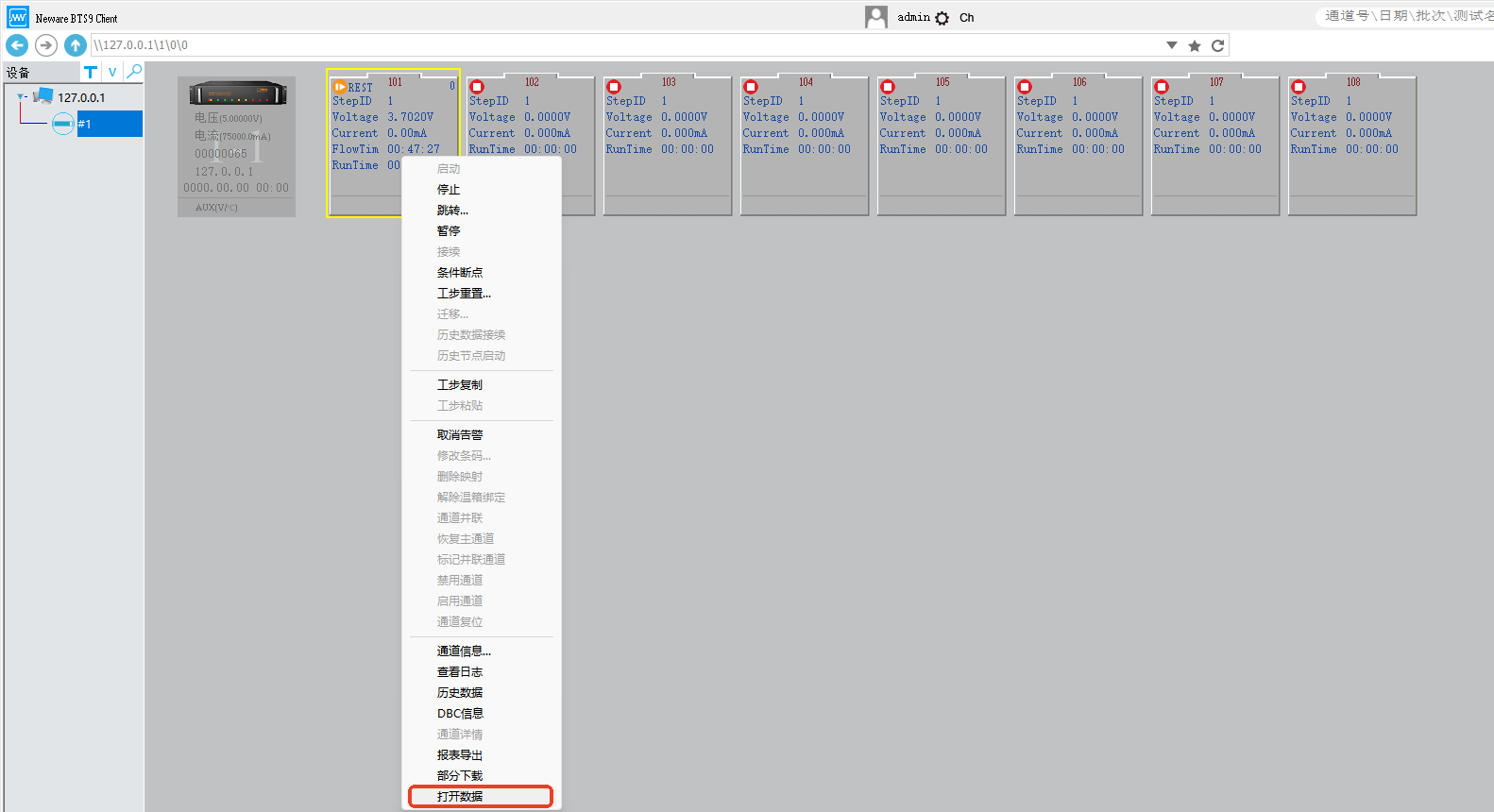

图15 查看数据
4.2 BTSDA介绍

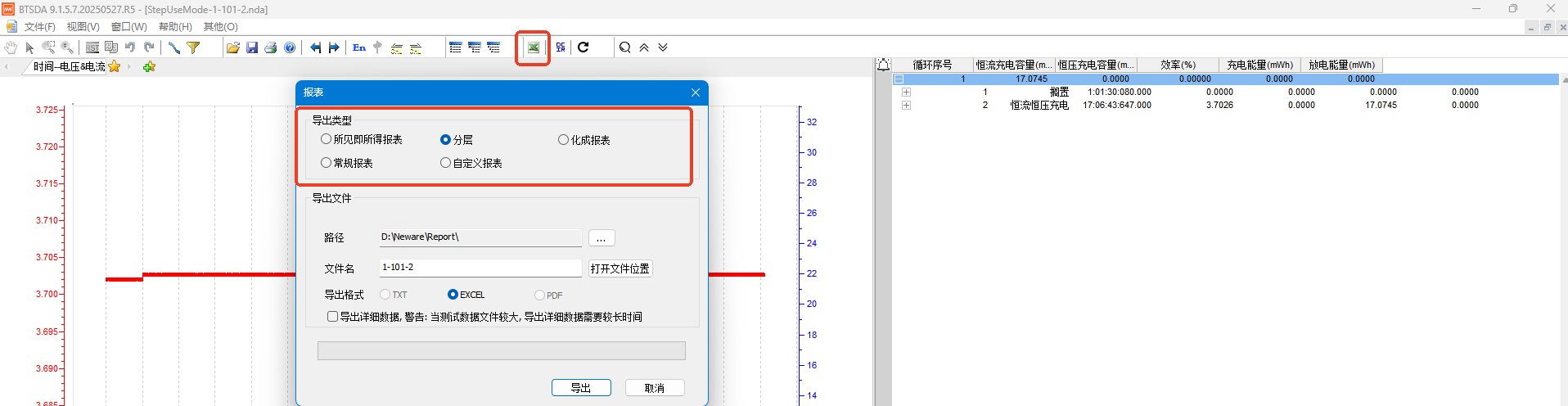

右键选择“打开数据”（如图15），进入BTSDA页面，点击顶部表格图标，可以导出报表，根据需要选择导出报表类型。
图16 导出报表

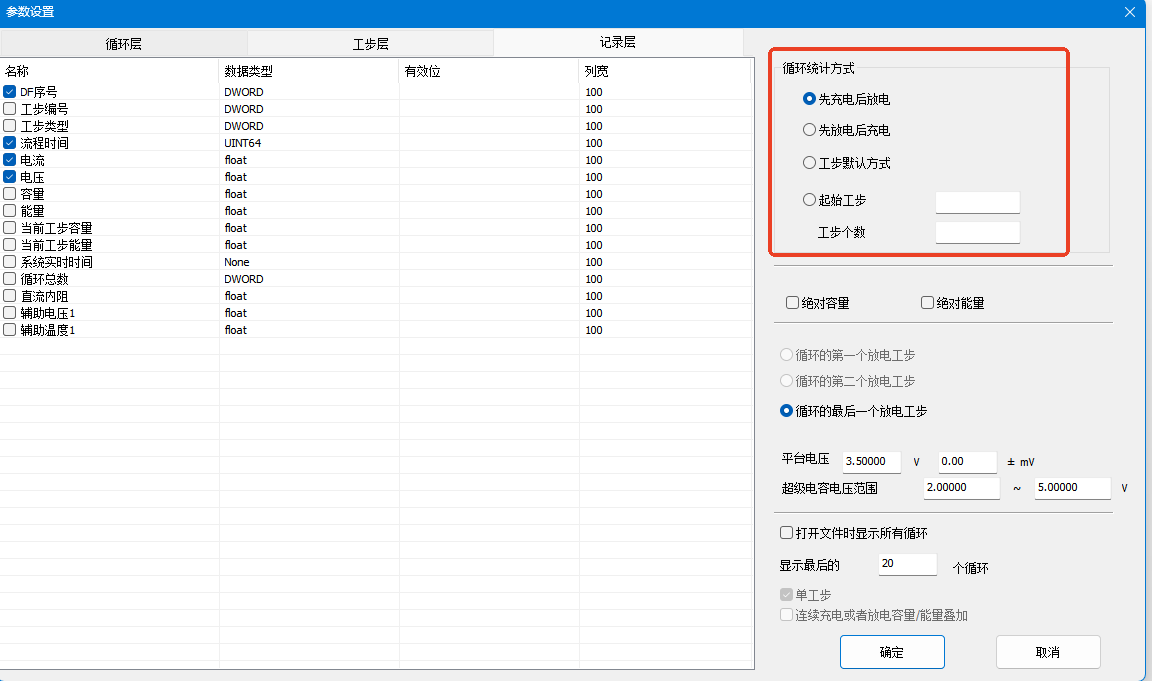

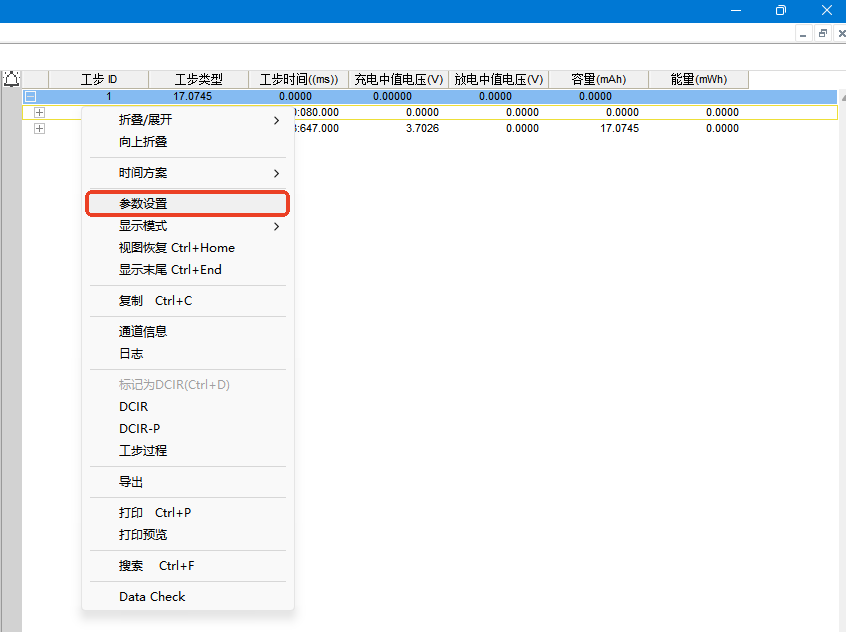

在表格区域右键选择“参数设置”。可修改“循环统计方式”，根据需求修改为“先充电后放电”，或者“先放电后充电”等。
图17 参数设置界面

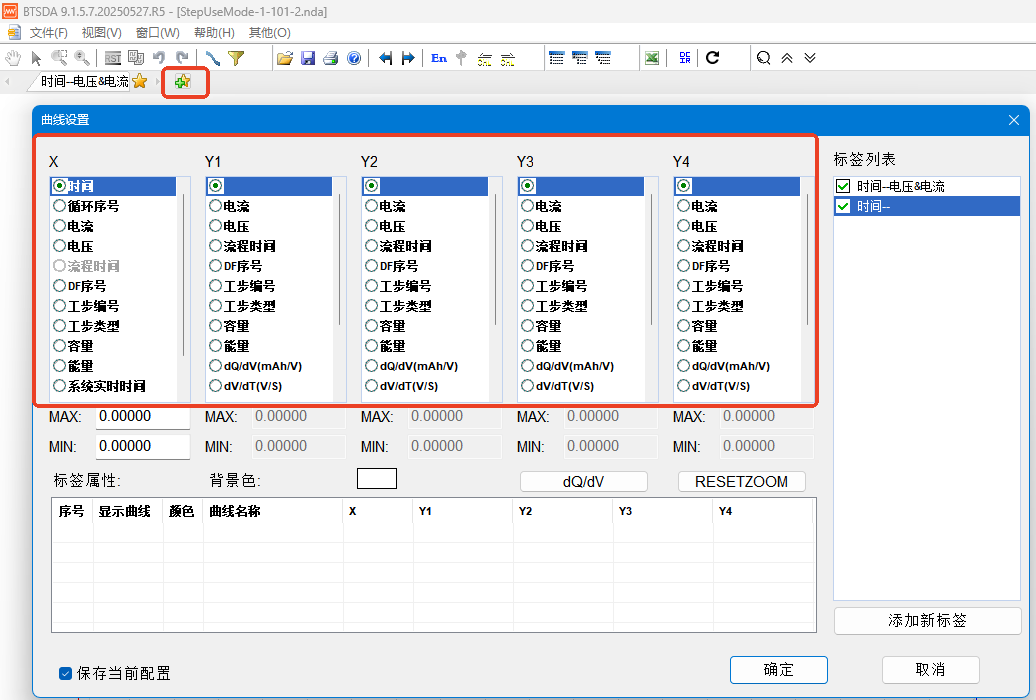

点击图形区顶部五角星图标，可修改曲线设置，选择X轴、Y轴参数，并添加新标签，点击确定即可。
图18 曲线设置
