1. 功能介绍

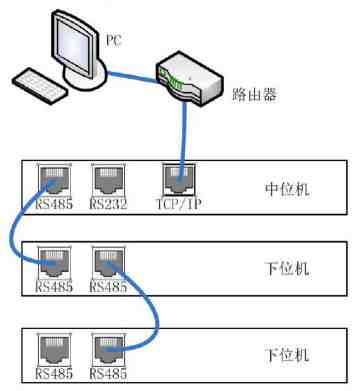

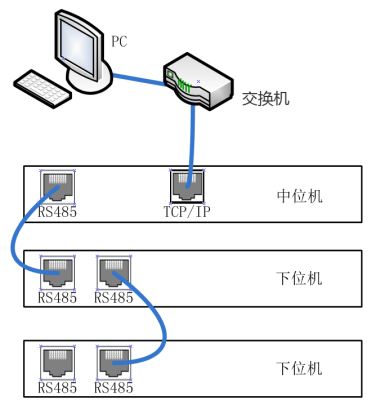

中位机是连接下位机与电脑之间的枢纽，具备1G的缓存空间。支持设备在与上位机在同芯中断的情况下脱机运行，支持数据断点续传功能，可有效防止因PC机异常造成数据丢失的情况。
（1）中位机负责接收上位机指令，将指令操作发给下位机。
（2）收集下位机测数据，再将数据上传给上位机，实现脱机运行等功能。
（3）实时保护（电压上下限保护、电流上下限保护）。
（4）对接第三方设备（温箱、BMS、压力解析盒、水冷机、自动化压床等）。
2. 显示屏选项介绍

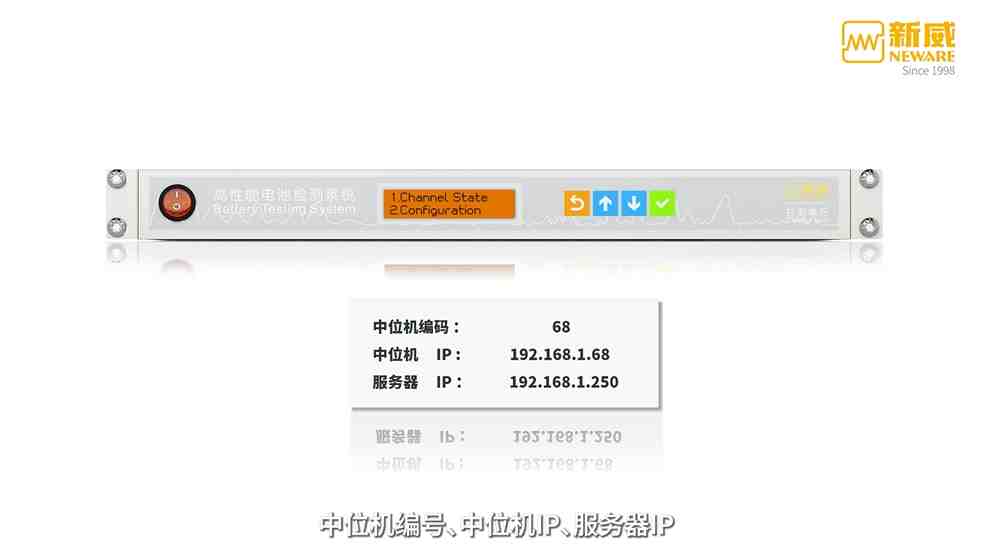

设备机身标签信息包括：中位机编号、中位机IP、服务器IP。
机身上的4个按键; width: 100%; height: auto;，从左到右分别是返回、上调、下调、确认。

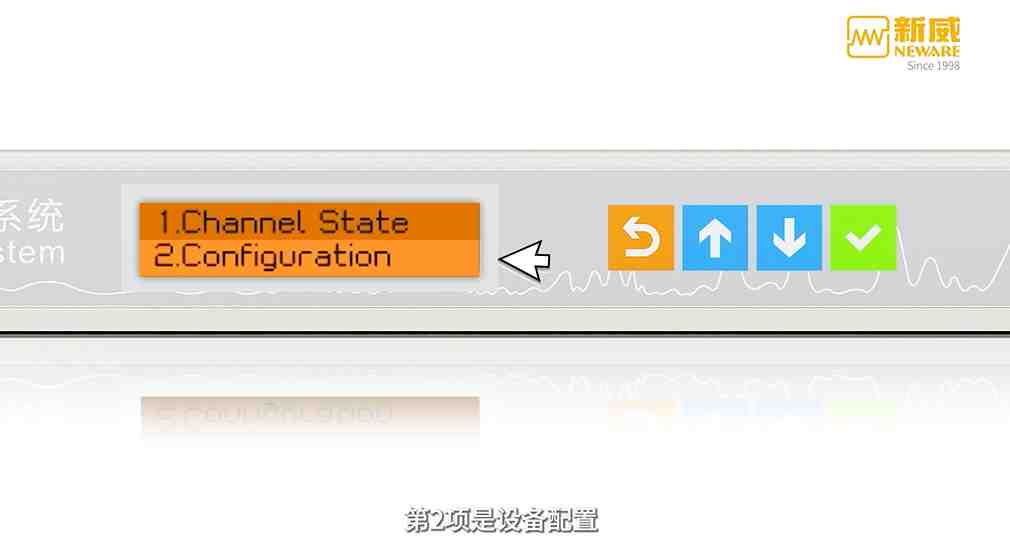

中位机显示屏主菜单第1项“Channel State”是通道状态，第2项“Configuration”是设备配置。
1. 选中第2项“Configuration”，点击确认键进入子菜单。
子菜单第1项 Device ID:68是中位机编号。
第2项：Get IP Addr: MANUAL/Auto，是获取IP地址的方式。

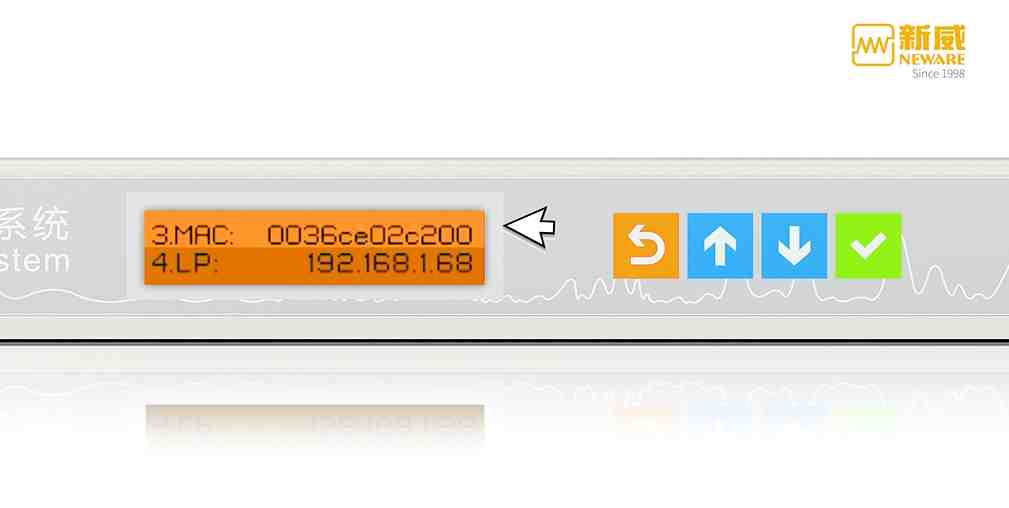

第3项MAC地址是指物理地址。
第4项LP即“Local IP”，中位机的IP地址参考出厂标签设置。

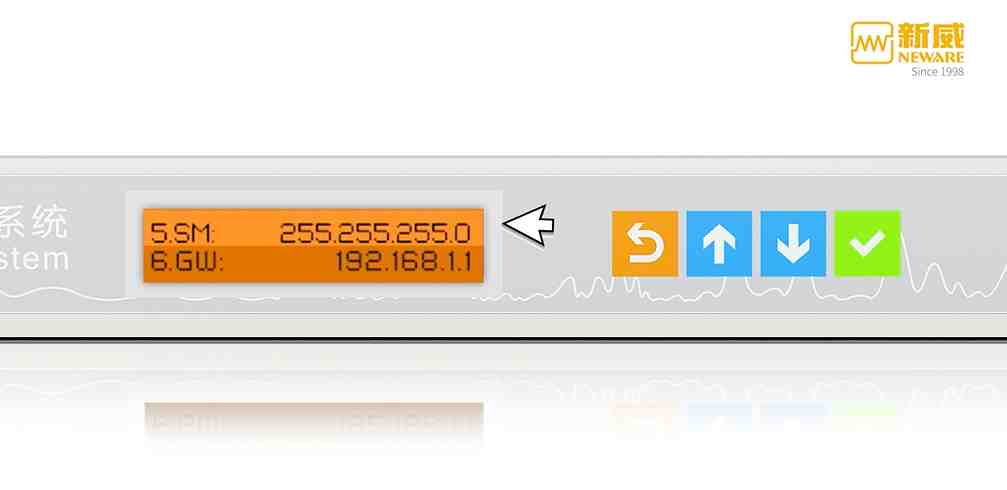

第5项是SM子网掩码，是固定不变的。
第6项是GW网关192.168.1.1，此处不做更改。

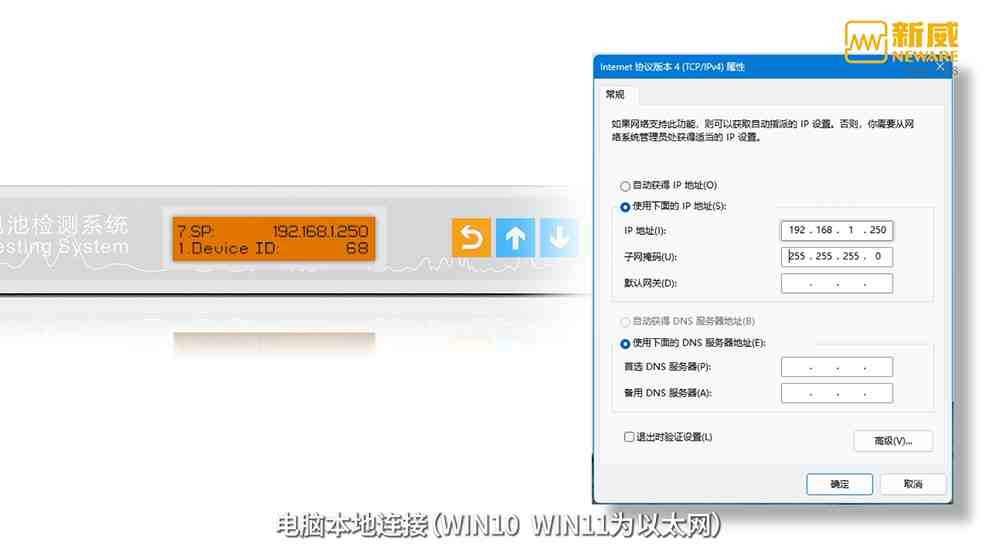

第7项SP为服务器IP地址：192.168.1.250。
服务器IP地址和电脑本地连接（WIN10及WIN11为以太网）的IP地址需保持一致。否则无法与电脑联机。
3. 中位机记录条件设置规则
（1）中位机设置1Hz采样频率，可以带32台下位机（最多只能带32台），共256通道(如果有辅助通道，包括辅助通道在内），记录时间可设置1s记录1条。
（2）中位机设置10Hz采样频率，下位机为10Hz，可以带10台下位机，共80个通道(如果有辅助通道，包括辅助通道在内）。
（3）中位机设置100Hz采样频率，下位机为100Hz，可以带8台下位机，共8个通道（每台设备只1个通道运行），记录时间可设置0.01秒记录1条。
4系列中位机、下位机支持10Hz采样频率的设置，但通道数超出了80个通道，数据记录时间将自动切换成1秒记录。
相应的配置条件不变，关掉多出的下位机，重启中位机，记录数据自动恢复到0.1秒记录。100Hz采样频率同理。
注意：以上逻辑均在不带第三方通讯的情况下。
4. 中位机带载能力
（1）中位机1Hz，最多可带32台下位机，共256通道（如有辅助通道，包括辅助通道在内）。
记录时间可设置1s。
（2）中位机10Hz，下位机10Hz，可以带10台下位机，共80通道（如有辅助通道，包括辅助通道在内）。
记录时间可设置0.1s。
（3）中位机100Hz，下位机100Hz，可以带8台下位机，共8通道（每台下位机只有一个通道运行）。
记录时间可设置0.01s。
4系列中位机、下位机支持10Hz采样频率的设置，但通道数超出了80个通道，数据记录时间将自动切换成1秒记录
相应的配置条件不变，关掉多出的下位机，重启中位机，记录数据自动恢复到0.1秒记录。100Hz 采样频率同理。
注意：以上逻辑均在不带第三方通讯的情况下。
