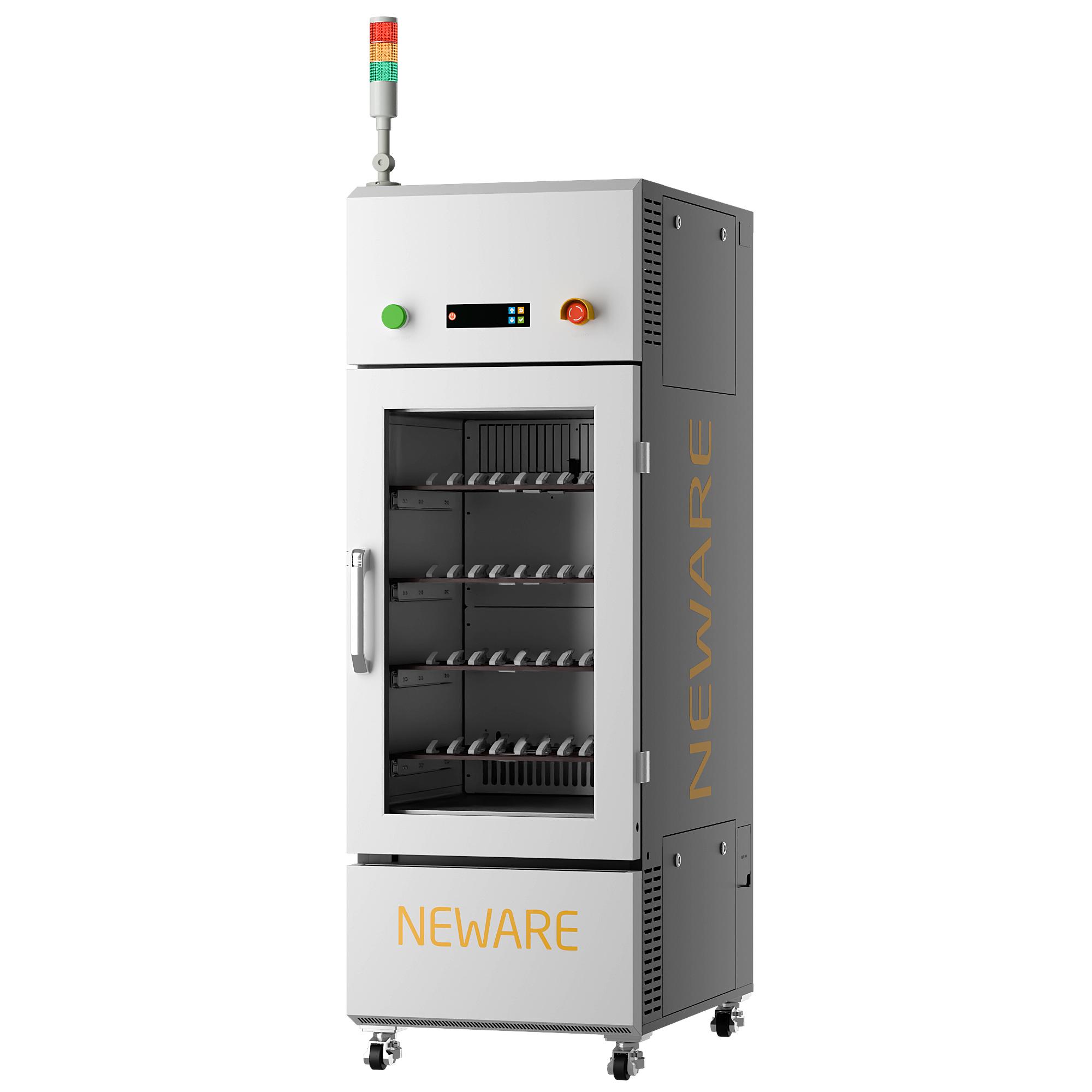

WHW-200-160CH-B 扣电一体机接电指南

欢迎您使用新威设备！为了确保您的设备安全稳定运行，以下是设备接电的详细指南，用户保证下列各项条件（设备供电线路安装由用户负责）。

1. 设备物料编码解读

示例：WIHW-200-160CH-B

WIHW: 设备型号 — 一体式恒温试验箱系列

200: 容量200L

160 CH：160通道

B：220V：设备电压220V（默认220V省略不表示，其他电压类推）

注：设备电压220V（默认220V省略不表示，其他电压类推）

2. 供电条件

• 确保设备接入的供电电源稳定可靠，符合国家标准。

• 专业电工检查供电线路，确保线路符合安全标准。

• AC(220±10%)V /50Hz或AC(110±10%)V /60Hz，单相+保护地线。

• 保护地线接地电阻小于4Ω

• 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

• 电源容量：3kW（设备功率会随配置的电源检测设备不同而变化）

• 最大电流：16A（设备电流会随配置的电源检测设备不同而变化）

• 根据国标，每平方毫米的电缆可以通过5A的电流。因此，为了满足设备的最大电流需求，您需要选择一个合适的电缆。

• 所需电缆的截面积至少应为16A / 5A每平方毫米 =3.2平方毫米。为了安全起见，建议选择稍大一些的电缆，例如4平方毫米。

3. 安装场地

• 地面平整，平整度≤5mm/2m；

• 通风良好；

• 设备周围无强烈振动；

• 设备周围无强电磁场影响；

• 设备周围无易燃、易爆、腐蚀性物质和粉尘；

• 设备周围留有适当的使用及维护空间，设备开箱门处应留有箱门能任意正常开关的空间，且设备箱门的正前方不能有其它物件。

4. 定期检查及保养

• 定期检查设备的电源线路和连接，确保没有松动或损坏。在使用过程中，定期监测设备的电流消耗，确保不会超过电路容量。

• 每三个月清理一次入风口（冷凝器灰尘），打开设备门，托住底部前挡板，上提并用力往上推挡板左右角，即可拆卸下前挡板。可用干净毛巾直接擦拭，或先用风枪吹扫再清理灰尘。清理完成后，先分别扣住挡板左上角、右上角，然后用力下推挡板即可完成复位。

5. 安全提示

• 在接通电源之前，确保设备和周围环境没有任何异常或危险物品。

• 避免将设备暴露在潮湿或多尘的环境中，以防止电路短路或设备损坏。

• 在接电过程中，务必戴上绝缘手套，并确保操作人员了解相关安全知识和操作规程。

6. 注意事项

试验过程中打开试验箱的门，会造成箱内的温度波动；在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽，可能会造成制冷系统换热器结霜或结冰而无法正常工作。

***以上就是WIHW-200-160CH-B扣电一体机接电的入门指南，希望能帮助您顺利使用设备并确保其安全运行。如有任何疑问或需要进一步协助，请随时联系专业技术人员。

附录：

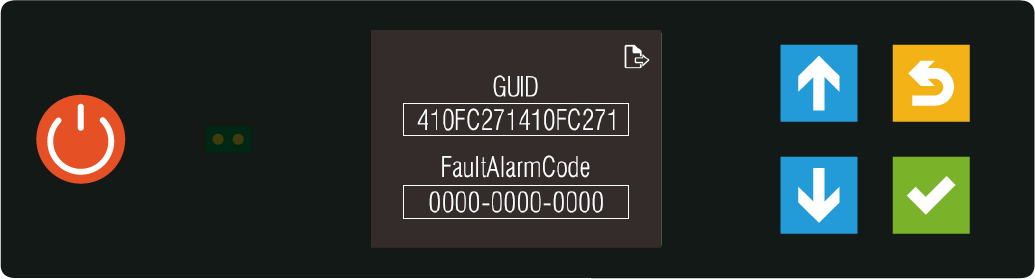

温箱故障告警码说明

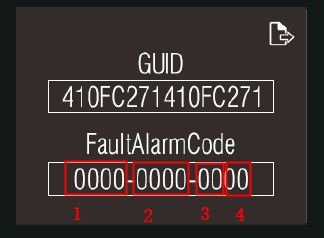

屏幕显示故障码详细说明如下：

1: 故障字1，十六进制显示，如图为0x0000;

2: 故障字2  ，十六进制显示,如图为0x0000;

3: 控制板和温控器RS485通信错误码 ，十六进制显示 ,如图为0x00;

4: HMI和控制板RS485通信错误码，十六进制显示,如图为0x00;

例如：故障字1显示为1000,即为0x1000,转化为二进制位0001 0000 0000   0000，第13位D12为1，查看故障表格，第13位D12代表“硬件过温保护”，表示此时触发硬件过温保护故障了。

温箱故障字1信息

温箱故障字2信息

RS485通信故障码
