前言：本文档阐述了压力采集盒配置通道映射的步骤。注意：压力辅助通道、电脑和中位机IP 地址的前三个必须网段相同（例如均为192.168.200.xxx）。
1 运行环境
1.1 硬件连接

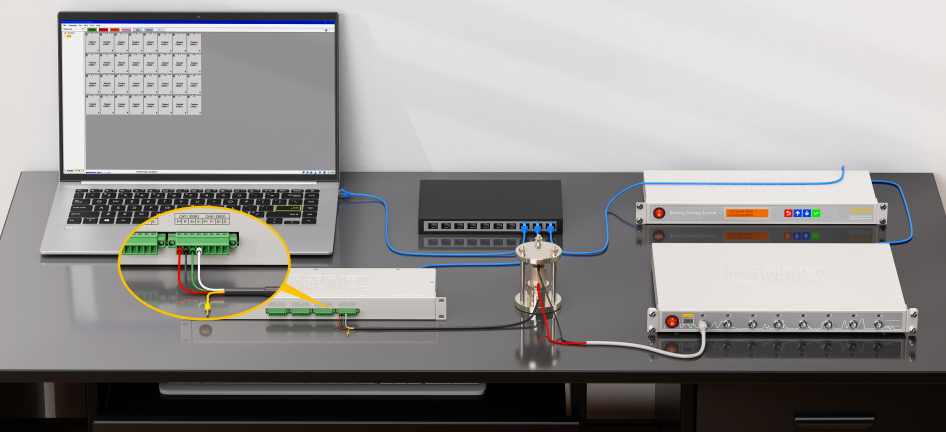

首先用网线连接中位机和下位机；再使用网线将中位机、压力辅助通道接入到交换机，再将交换机连接到电脑。
图 1-1

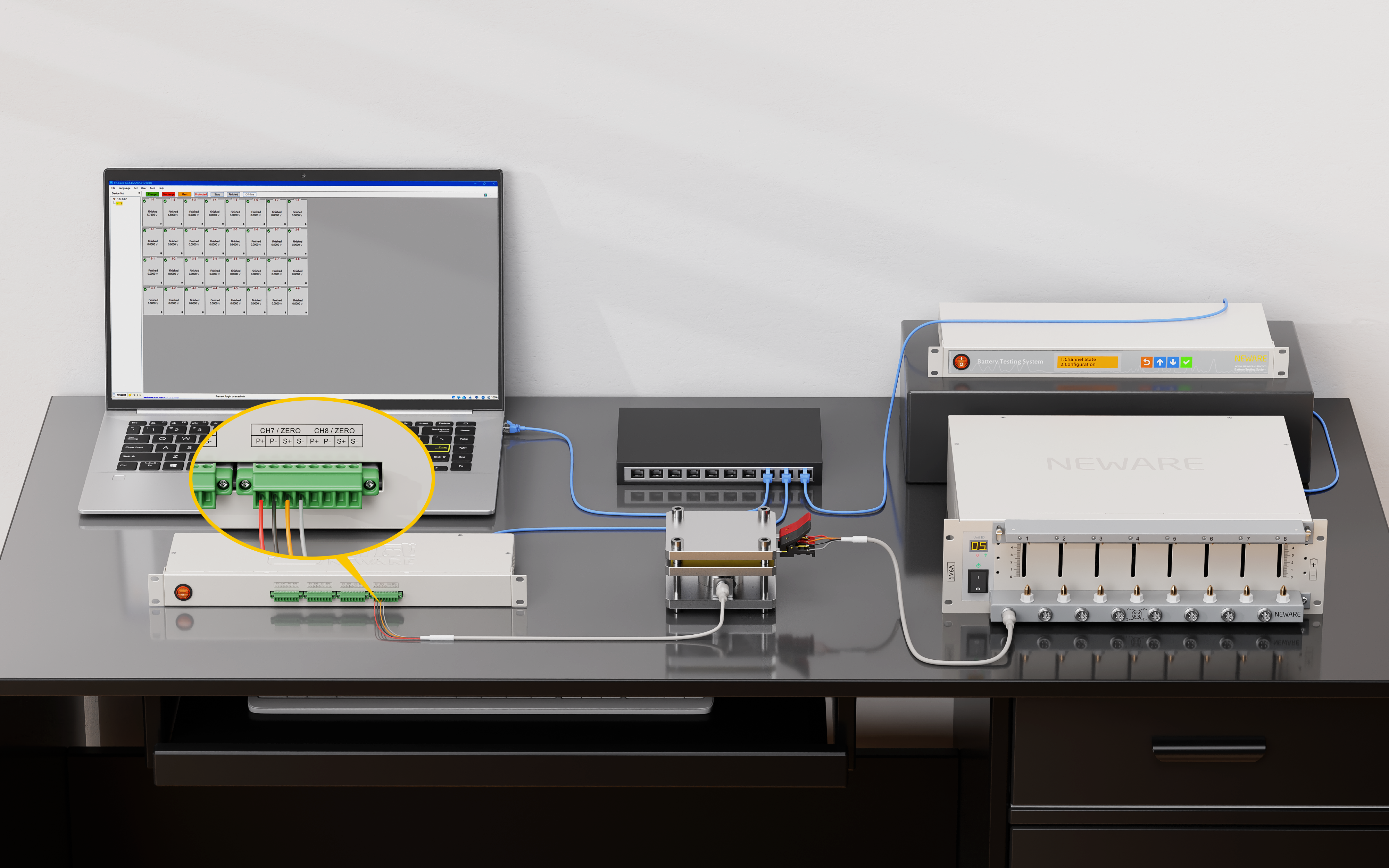

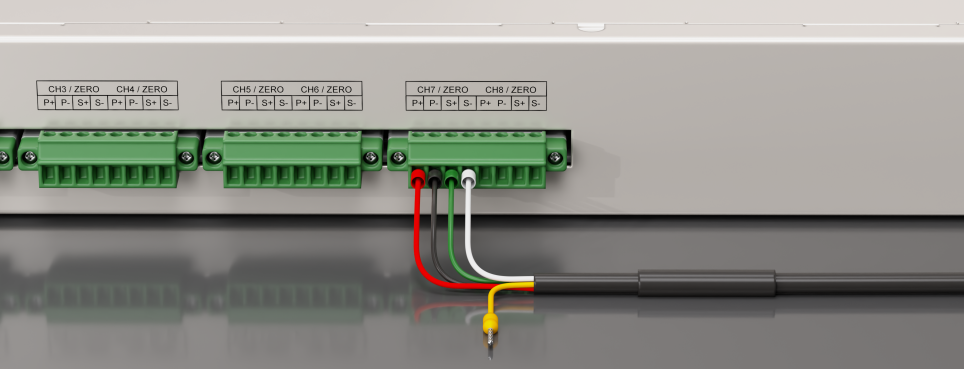

通道线已焊接香蕉插头。将香蕉插头插入固态电池模具的中心。模具下方有一个五线压力传感器，按图1-2所示将这些导线插入辅助压力单元。
图 1-2
1.2 环境配置

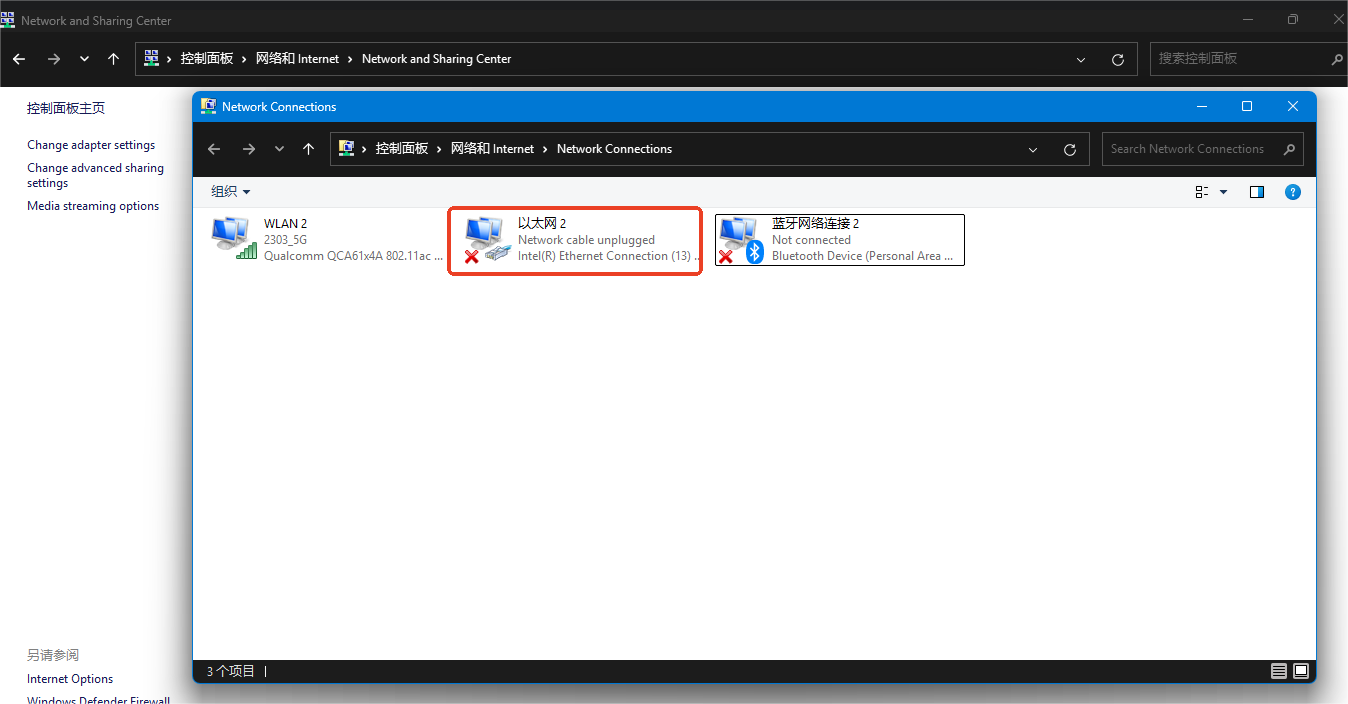

打开电脑的控制面板，找到“网络和Internet”，打开“网络和共享中心”，选择“以太网”，右键选择“属性”。
图 2-1

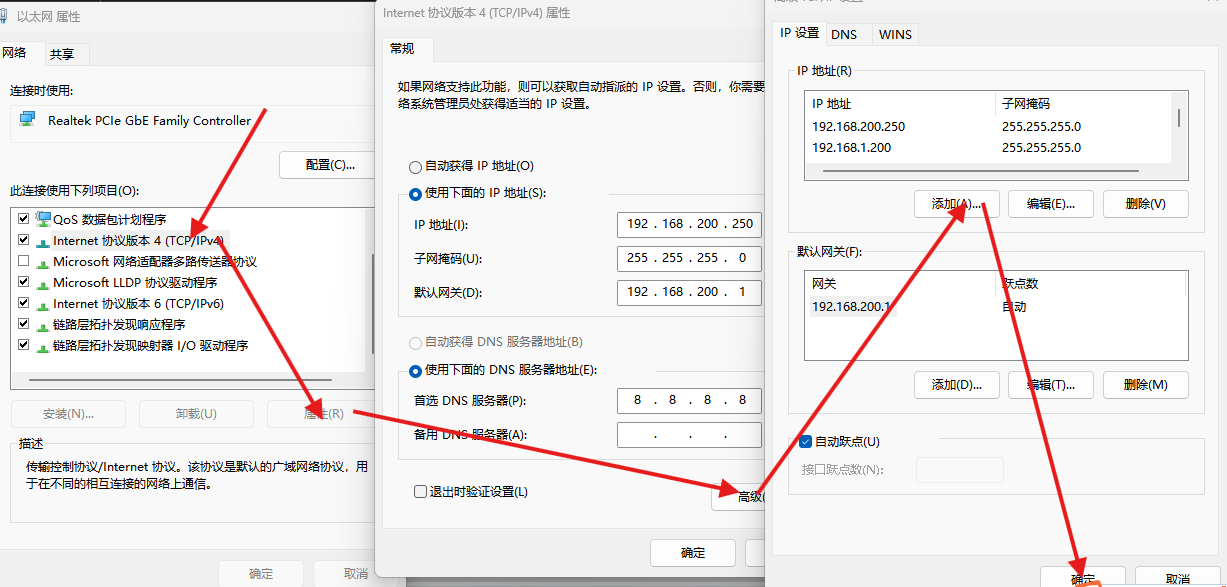

选择”Internet协议版本（TCP/IPv4）”，点击“属性”，选择“使用下面的IP地址”，设置电脑IP地址（压力辅助通道、电脑和中位机IP地址的前三网段相同：192.168.200.xxx）。
图 2-2
2 软件配置方式
采集盒支持两种通道映射方式，如表2-1所示：
映射方式 | 通信协议 | 需配置的设备 | 配置方式 |
CAN通信采样点映射 | DBC | 压力采集器 | 网页 |
外部设备转换器映射 | ModbusTCP | 中位机 | 网页 |
用户可根据自身需求选择其中一种即可。
3 CAN通信采样点映射
3.1 采集盒CAN配置
3.1.1设置数据发送格式

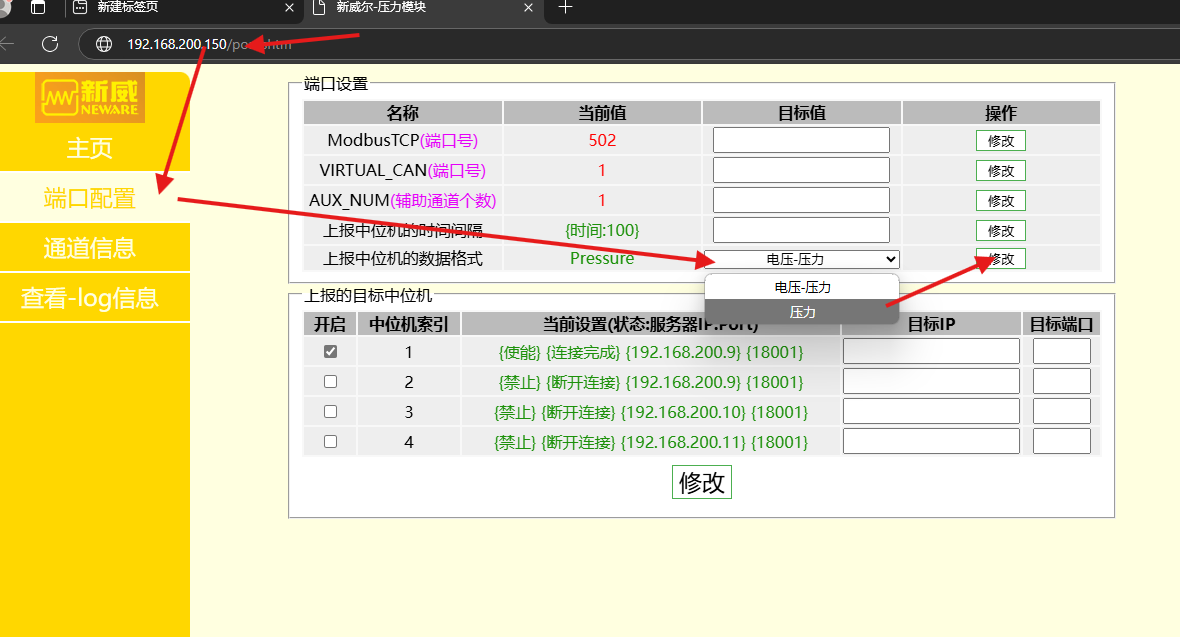

浏览器上输入压力辅助通道的IP（例如：192.168.200.150，一般位于设备机身标签），左边侧边栏点击“端口配置”，在“上报中位机数据格式”一行，从下拉框选择“压力”，然后点击“修改”，如图3-1所示。
图 3-1
3.1.2 设置要连接的中位机

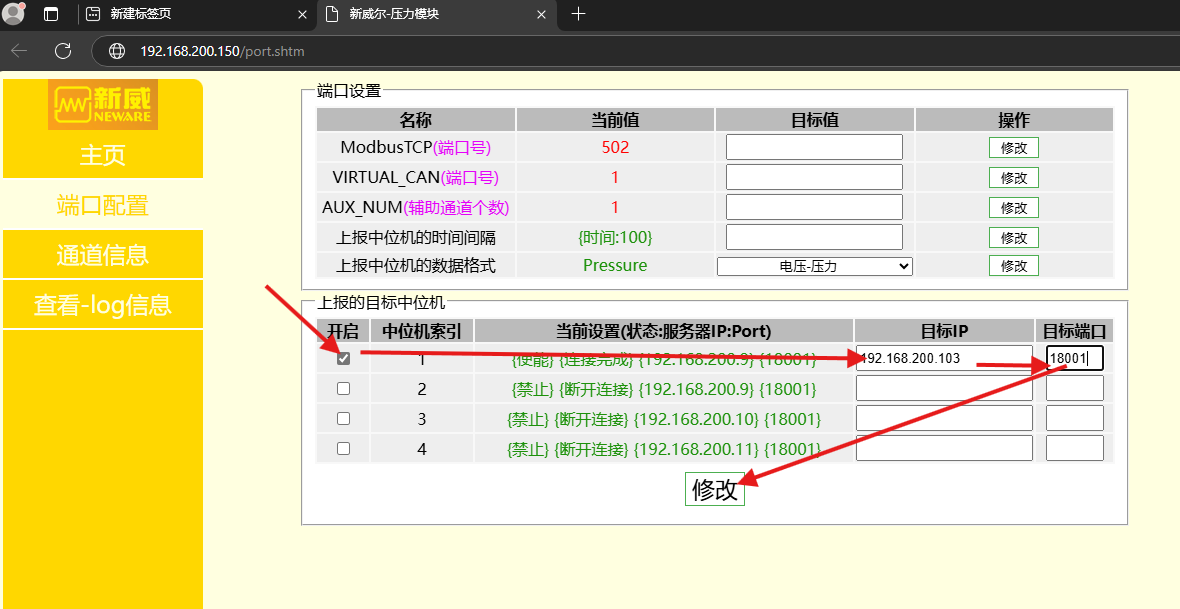

在“端口配置”页，填写要连接的中位机IP（例如：192.168.200.103）和端口（18001~18008分别对应CAN编号的1~8，此处设置18001），勾选相应的行，点击“修改”即可，如图3-2所示；该设置在压力采集盒重启后生效。
图 3-2
3.2 BTS配置
3.2.1右键菜单配置

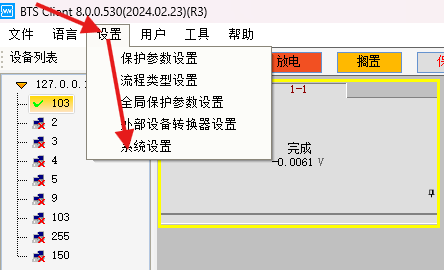

点击主菜单“设置”，在子菜单下点击“系统设置”，如图3-3所示。
图 3-3

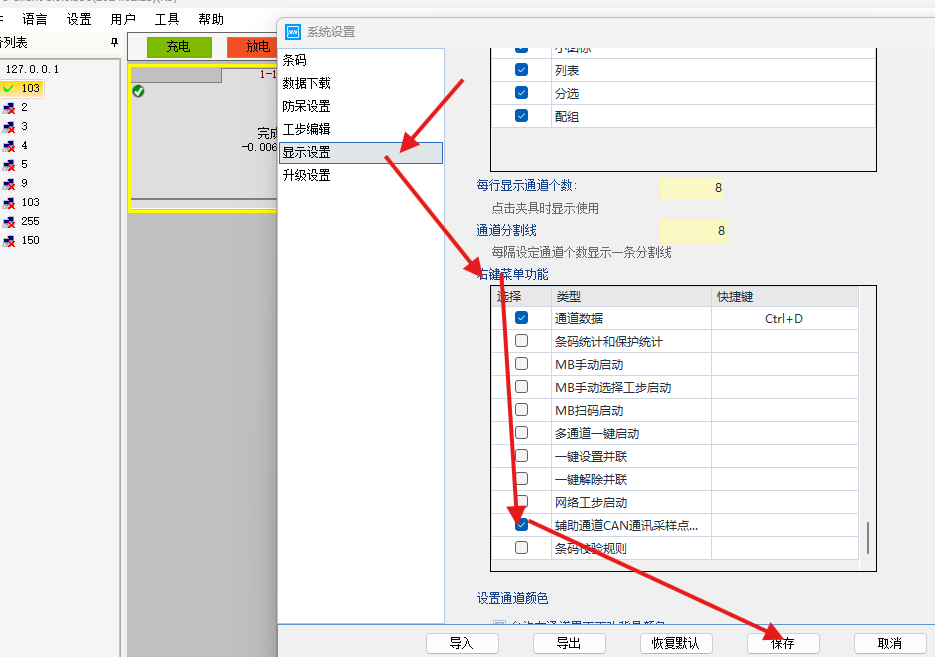

在弹出的窗口里，点击“显示设置”，在“右键菜单功能”里，找到“辅助通道CAN通信采样点...”，勾选，保存即可，如图3-4所示。
图 3-4
3.2.2 配置映射

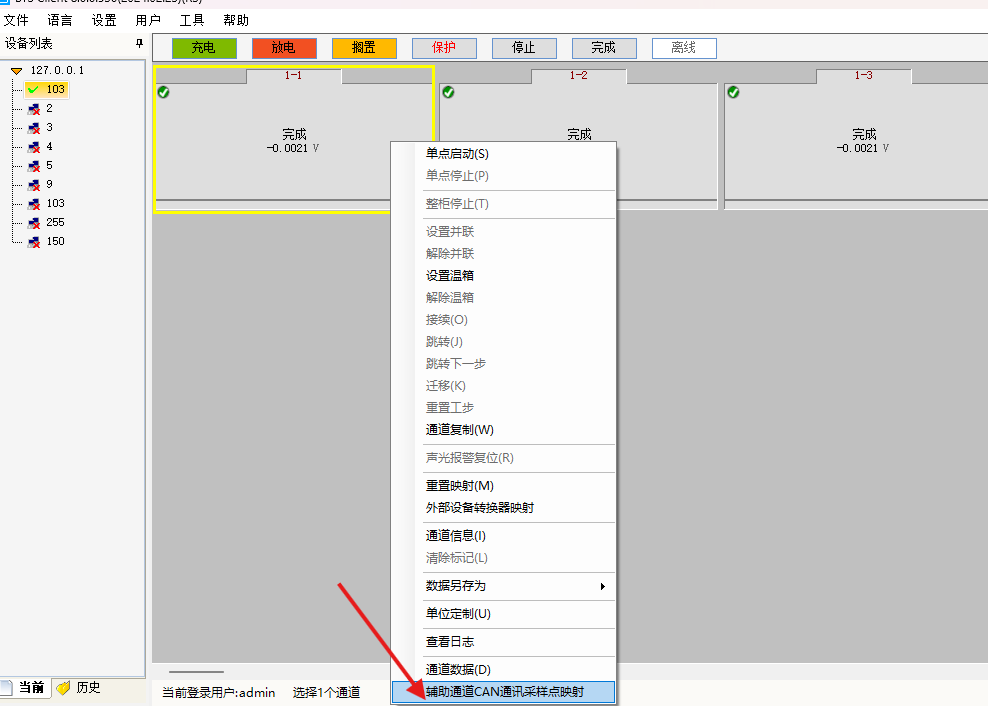

BTS上右键菜单点击“辅助通道CAN通信采样点映射”，如图3-5所示。
图 3-5

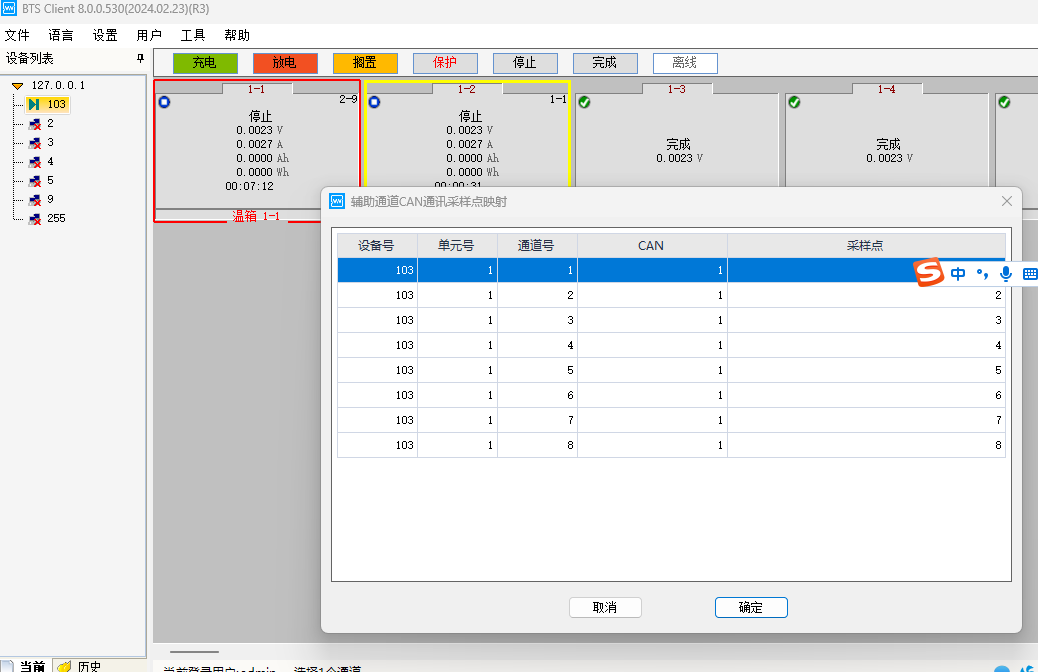

在弹出窗口中配置好通道映射，如图3-6所示。
图 3-6
3.2.3 配置DBC
在启动工步时，点击DBC编辑，选择“8Pressure.xwdbc”，如图3-7所示，点确定即可。
图 3-7
4 外部设备转换器映射
4.1 中位机配置

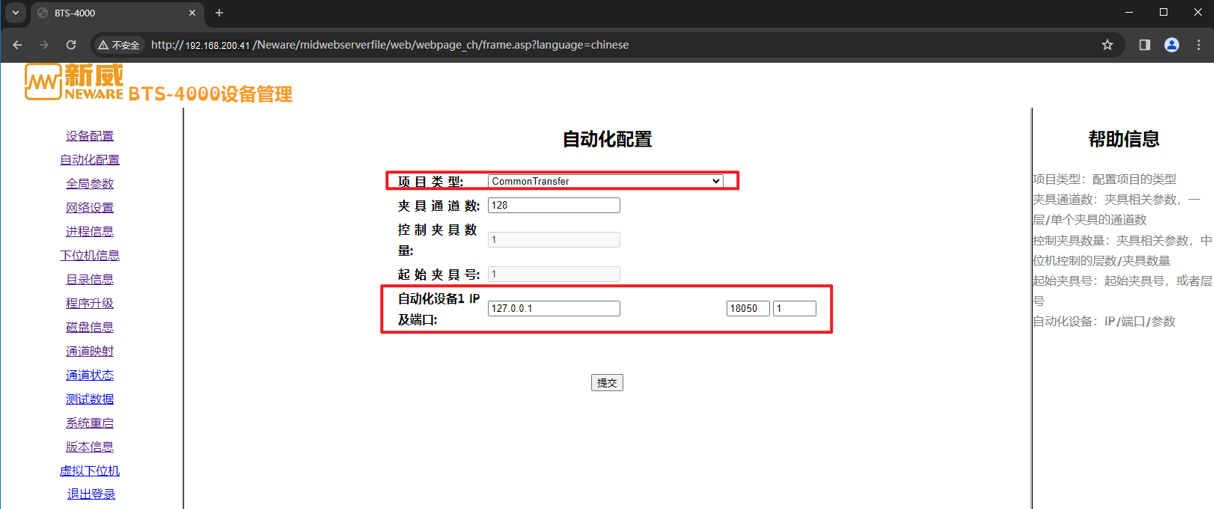

浏览器输入中位机IP（例如：192.168.10.41），登录账号：“neware”，密码：“xinwei”。在“自动化配置”页面里选择“CommonTransfer”，IP填“127.0.0.1”，端口填“18050”，最后一项填“1”，点击提交，如图4-1所示，重启中位机后生效。
图 4-1
4.2 BTS外部通信设备配置
4.2.1 查看外部通用设备端口

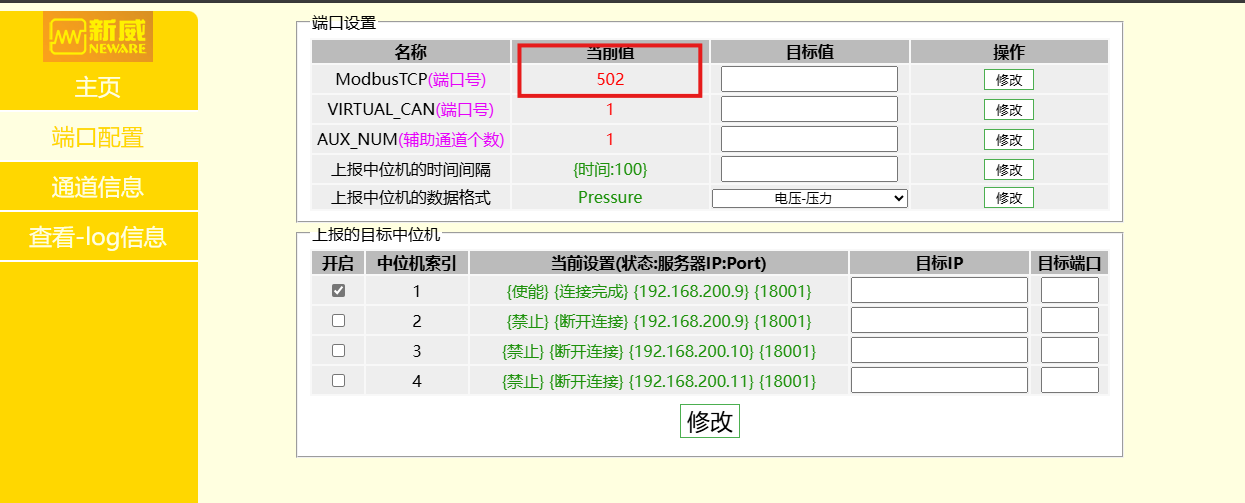

浏览器上输入压力辅助通道的IP，点击左侧“端口设置”查看压力采集盒的端口，如图4-2所示。
图 4-2
4.2.2 右键菜单设置

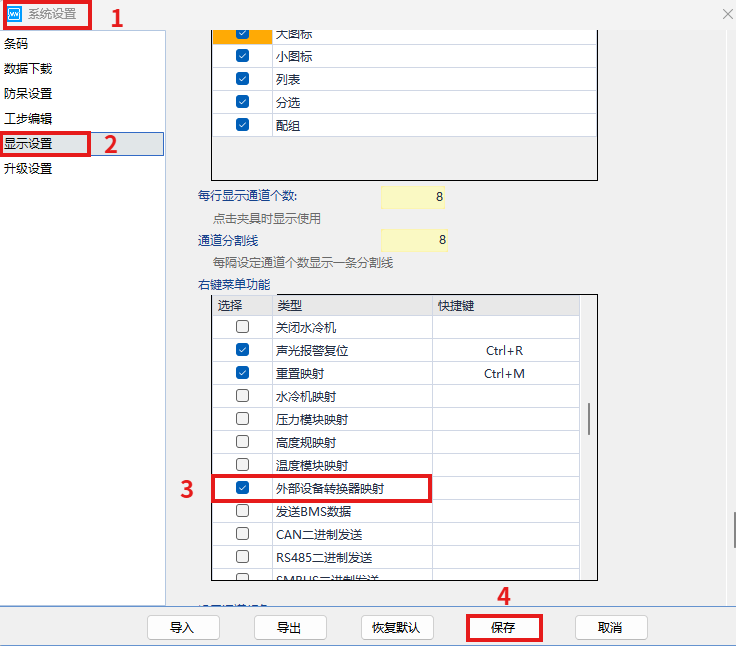

类似于3.2.1右键菜单配置，在设置→系统设置→用户设置→显示设置→右键菜单，勾选“外部设备转换器映射”即可，如图4-3所示。
图 4-3
4.2.3 外部设备转换器设置

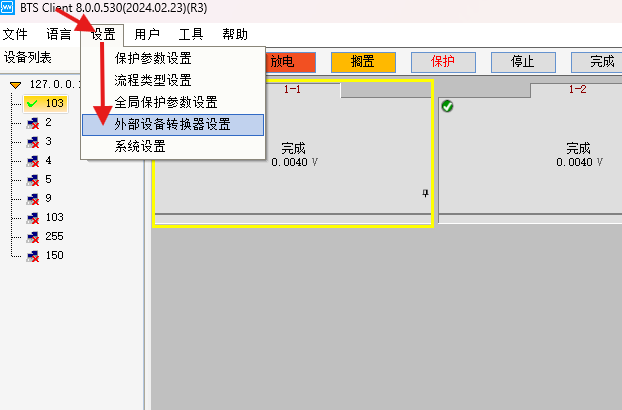

在主菜单上点击“设置”，在子菜单下点击“外部设备转换器设置”，如图4-4所示。
图 4-4

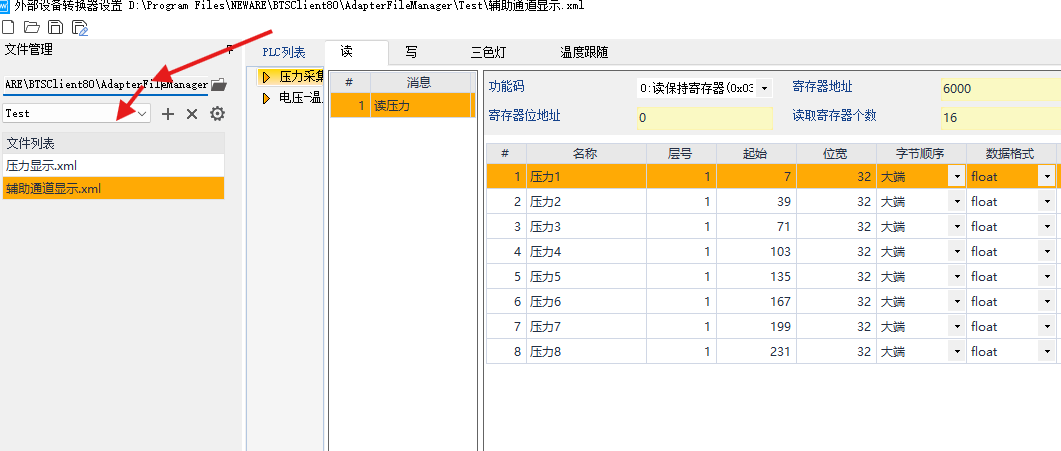

把《压力显示.xml》放到弹出窗口目录下的项目文件夹里，如图4-5所示，图中是放到...\AdapterFileManager\Test目录下。
图 4-5
再在主菜单上点击“设置”，在子菜单下点击“外部设备转换器设置”，在弹出的窗口里的文件列表就能看到“压力显示.xml”。
点击PLC列表，填入压力采集器的IP，以及4.2.1外部通用设备端口显示的modbusTCP端口，再点击“下发设置”，如图4-6所示。
图 4-6

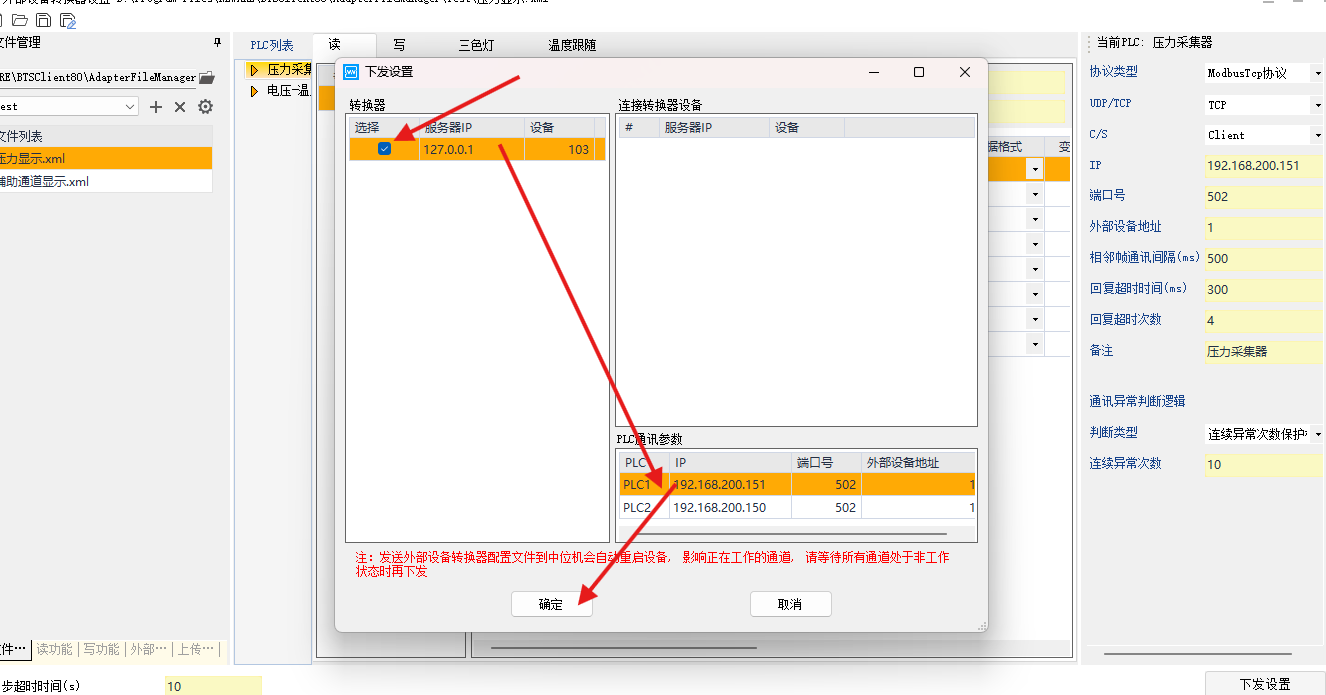

然后，在弹出的窗口中，勾选转换器，选择压力采集器PLC（如IP和端口不对，这里需要修改），再点确定，如图4-7所示。
图 4-7
参数会发送到中位机，随后中位机自动重启，等待重启完成后即可。
4.2.4 外部设备转换器映射
右击鼠标，在弹出菜单里，点击“外部设备转换器映射”，如图4-8所示。
图 4-8

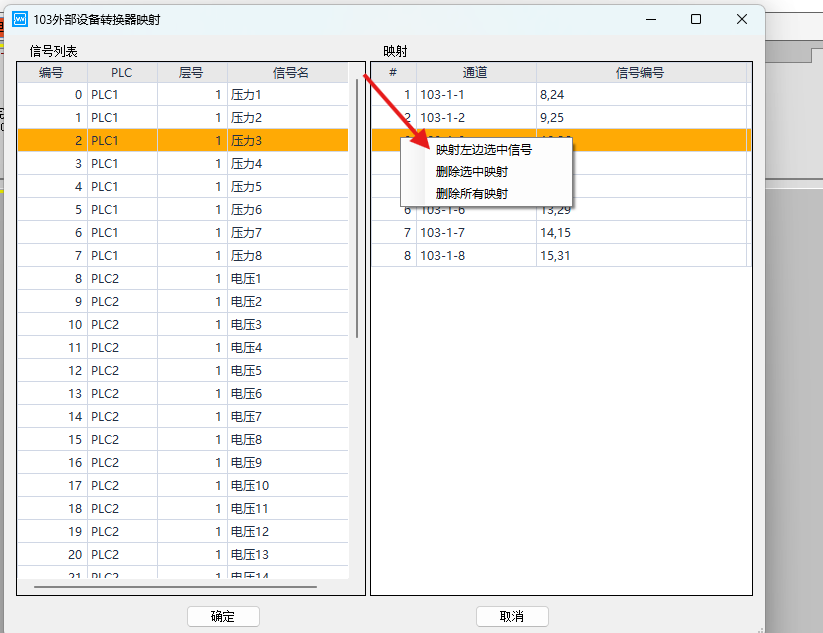

在弹出的窗口里，左边选择压力采集盒的通道，右边选择单元，然后右键鼠标，映射过去，如图4-9所示。
图 4-9
4.2.5 导入外部参数

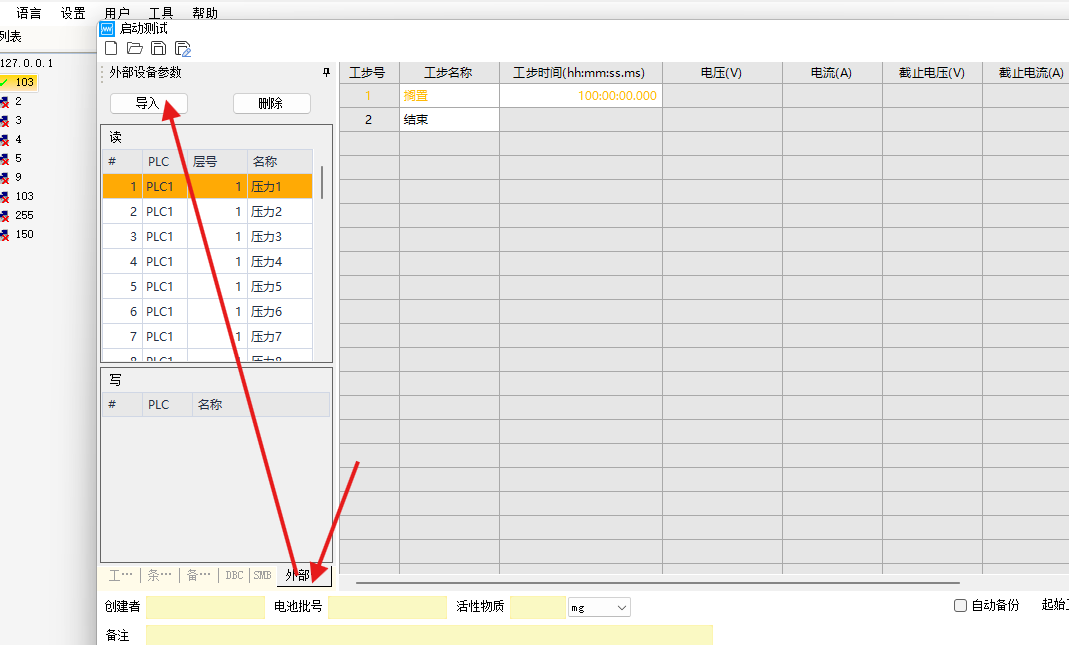

启动工步时，在弹出窗口里，点击外部参数tab页，再点导入，选择《压力显示.xml》即可，如图4-10所示。
图 4-10
