什么是辅助通道?
新威辅助通道搭配充放电设备使用，用来检测单体电池/Pack电压及温度。
CA-4008-1U-VT：配合早期4系列设备用；
CA-4008-1U-VT-18P：热敏电阻，配合4系列设备用；
CA-4008-1U-VT-EVT：热敏电阻，配合7系列高压设备用；
CA-4008-1U-VT-KX：K型热电偶，配合4系列设备用；
CA-4008-1U-VT-TX：T型热电偶，配合4系列设备用；
CA-5008-1U-VT：配合3008N&5系列、9系列设备用。
两种辅助通道
新威辅助通道有热电偶辅助通道（图1）、热电阻辅助通道（图2）两种类型。
2.1 热电偶型

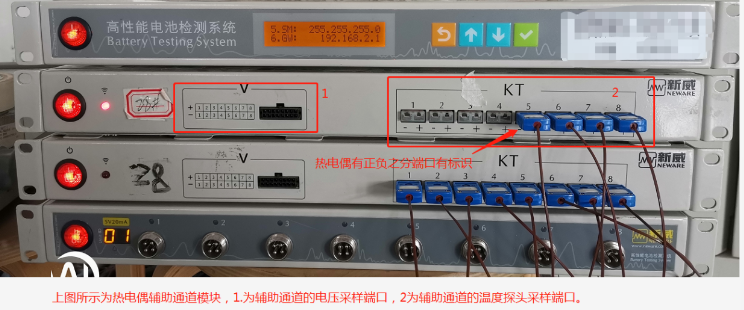

热电偶有正负极之分，端口有标识正负极。区域1为电压采样口。区域2 为温度探头采样端口。
图1

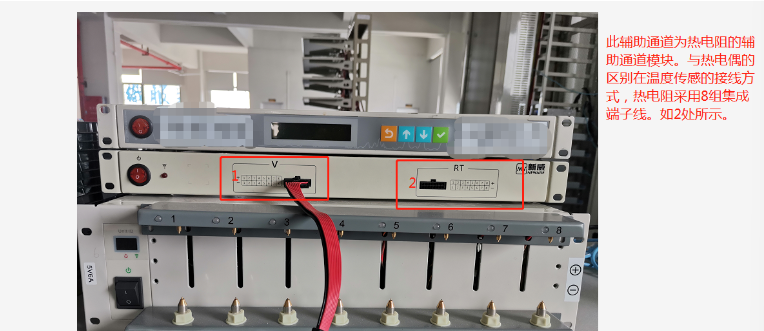

2.2 热电阻型
热电阻型和热电偶的区别在于温度从传感的接线方式，热电阻采用的是8组集成端子线。
图2
辅助通道如何接线

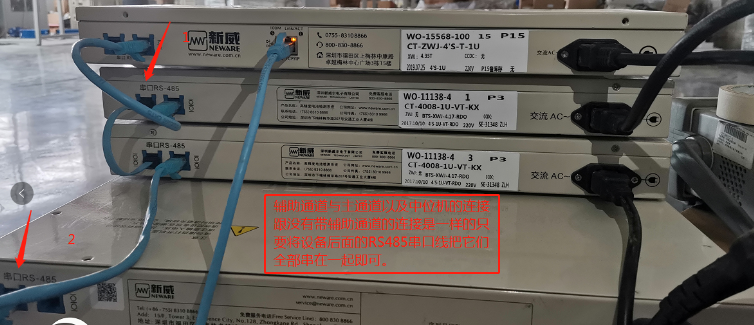

辅助通道与主通道以及中位机的连接，与没有带辅助通道的设备连接是一样的。用网线插入设备背面的RS485口，将各设备串在一起即可。
图3
辅助通道在BTS软件上的应用
4.1 辅助通道映射

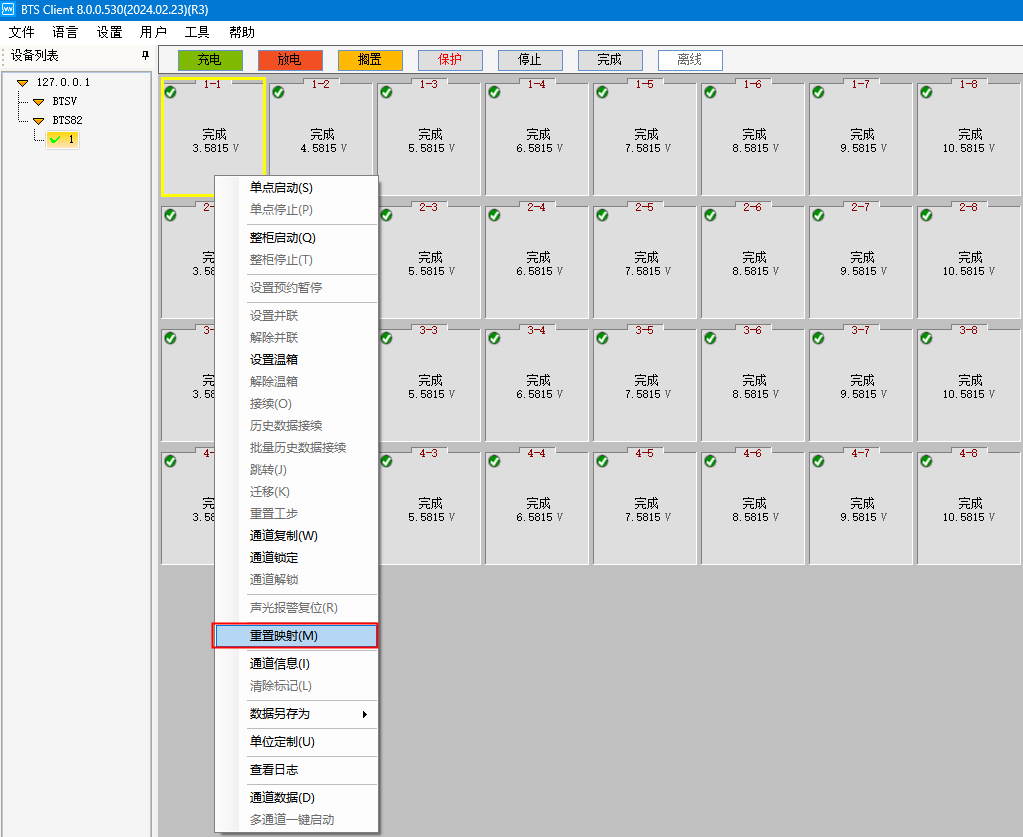

选中主通道，右键选择“重置映射”。
图4

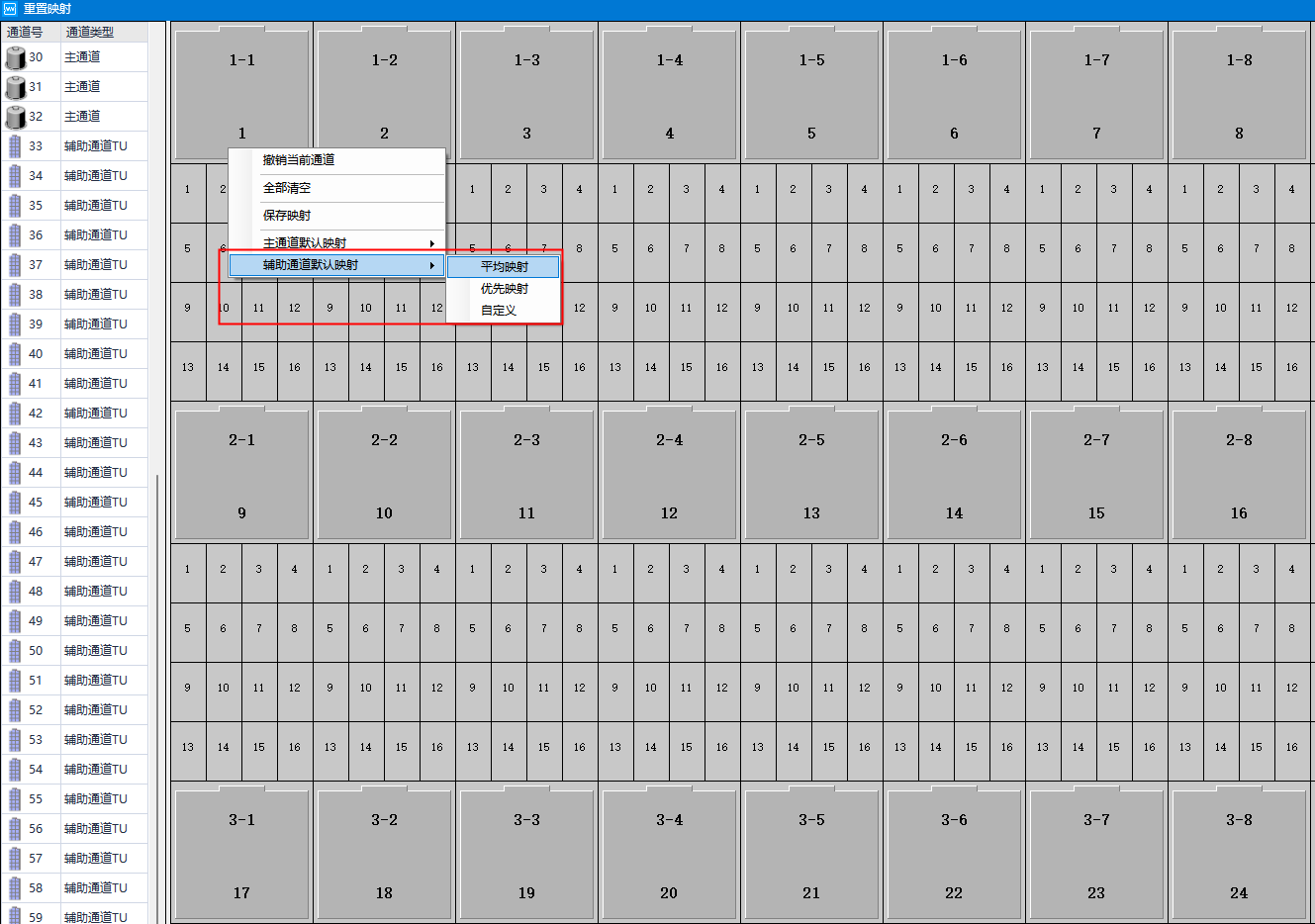

然后右键选择“辅助通道默认映射”。
图5

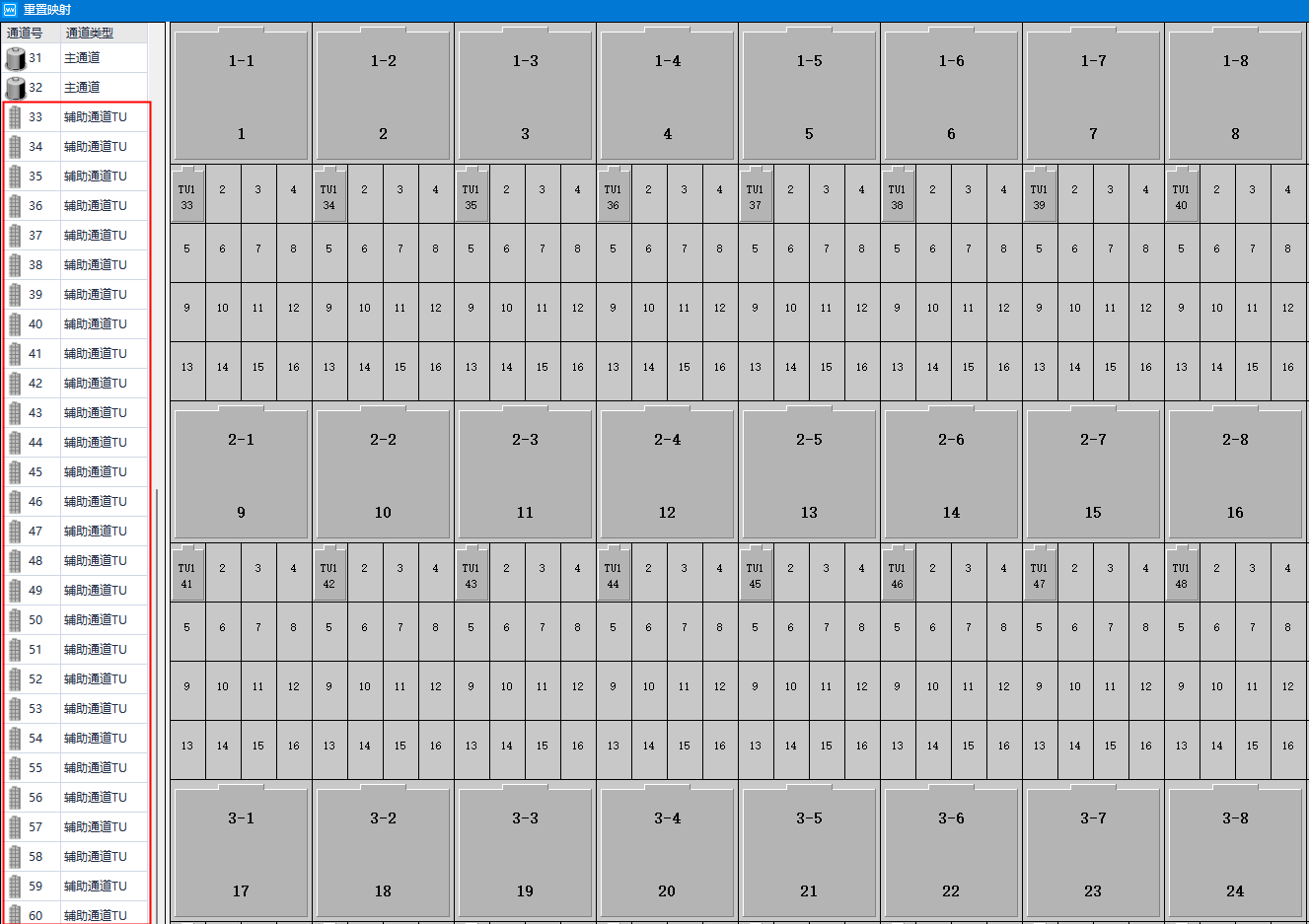

执行映射后左侧辅助通道显示会变成灰色。
图6
4.2 平均映射

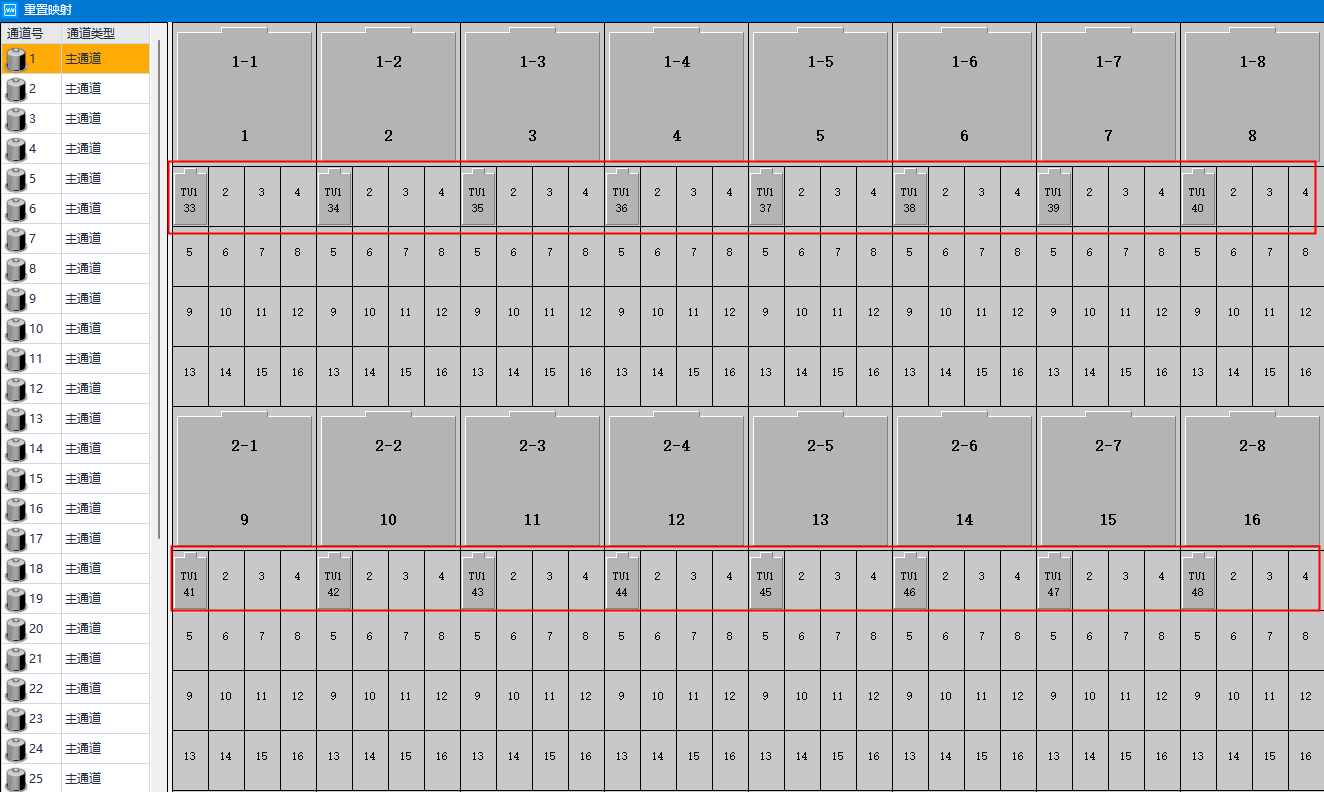

平均映射是指把所有的辅助通道平均分配到每个主通道下。例如设备有8个辅助通道，8个主通道，执行平均映射后，每个主通道下会显示带一个辅助通道。
图7
4.3 优先映射

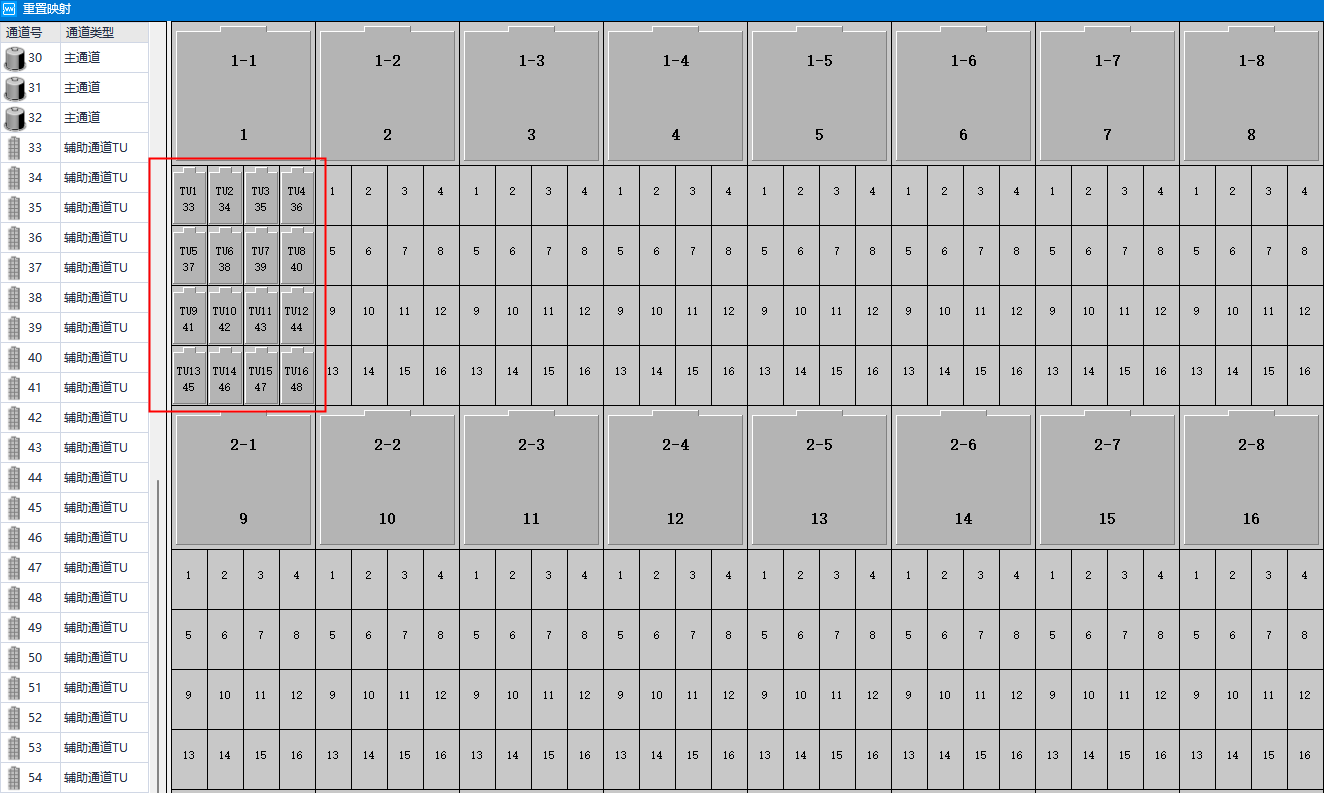

执行优先映射后辅助通道会全部映射在页面第一个通道下。
图8
4.4 自定义映射

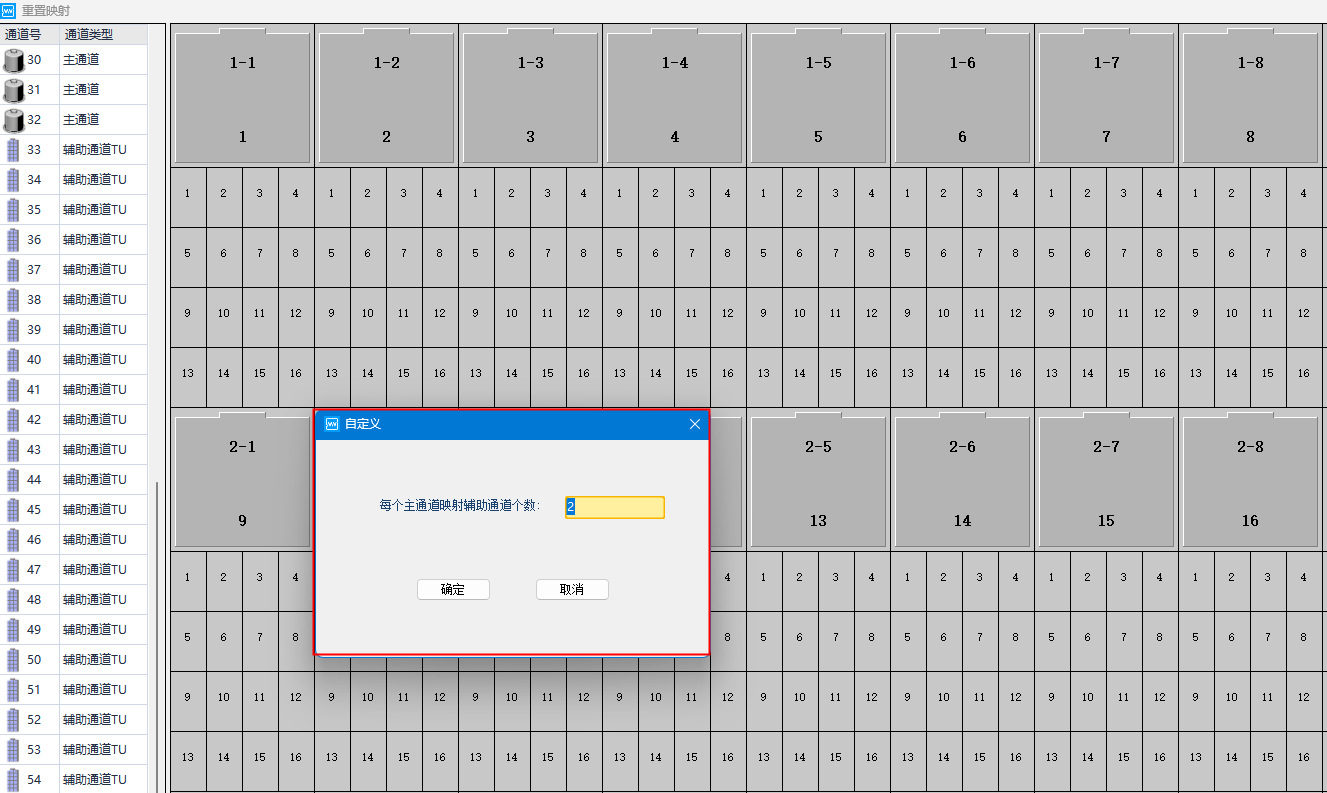

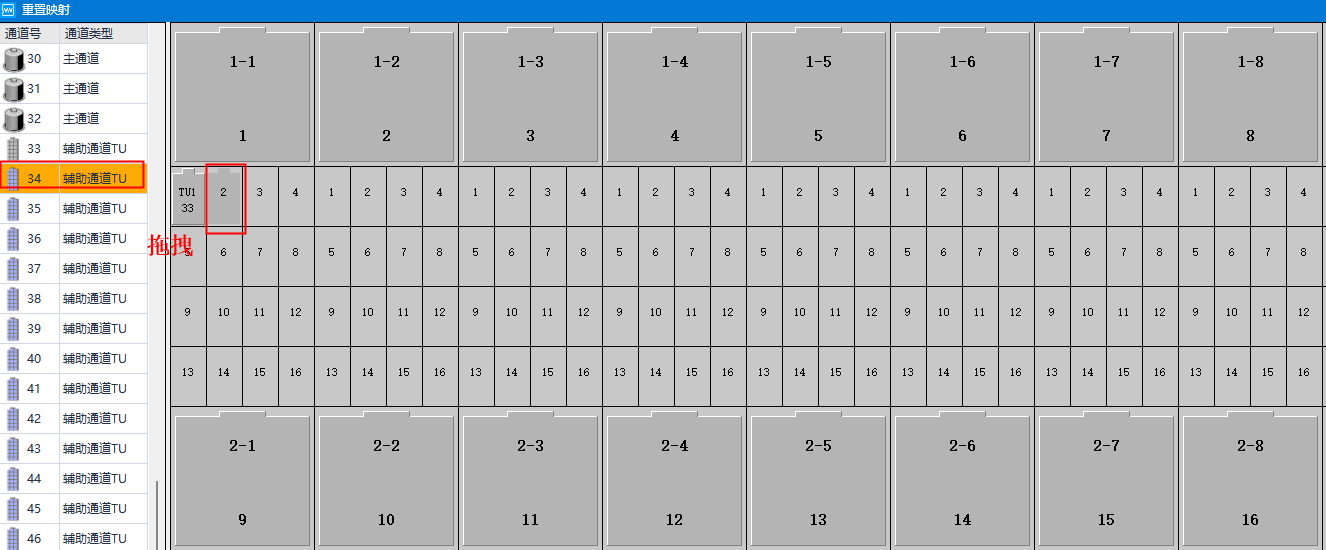

可以设置每个主通道映射的辅助通道个数。或者通过拖拽的方式映射辅助通道。
图9
图10

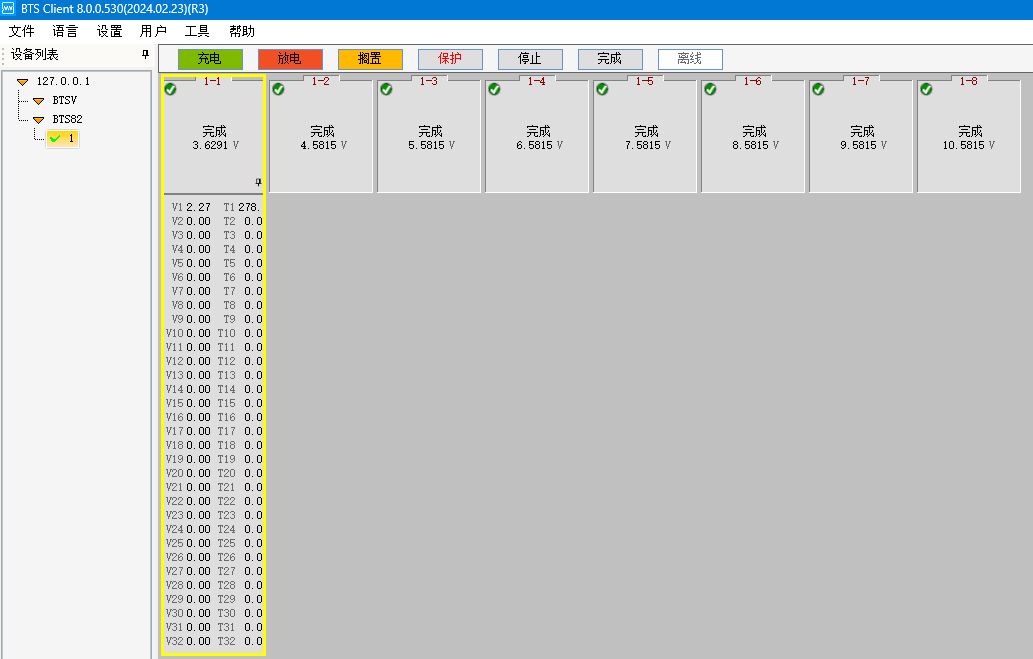

映射完成后，右键保存映射，返回主页面即可看到辅助通道（显示电压值和温度值）。
图11
BTSDA软件数据采集

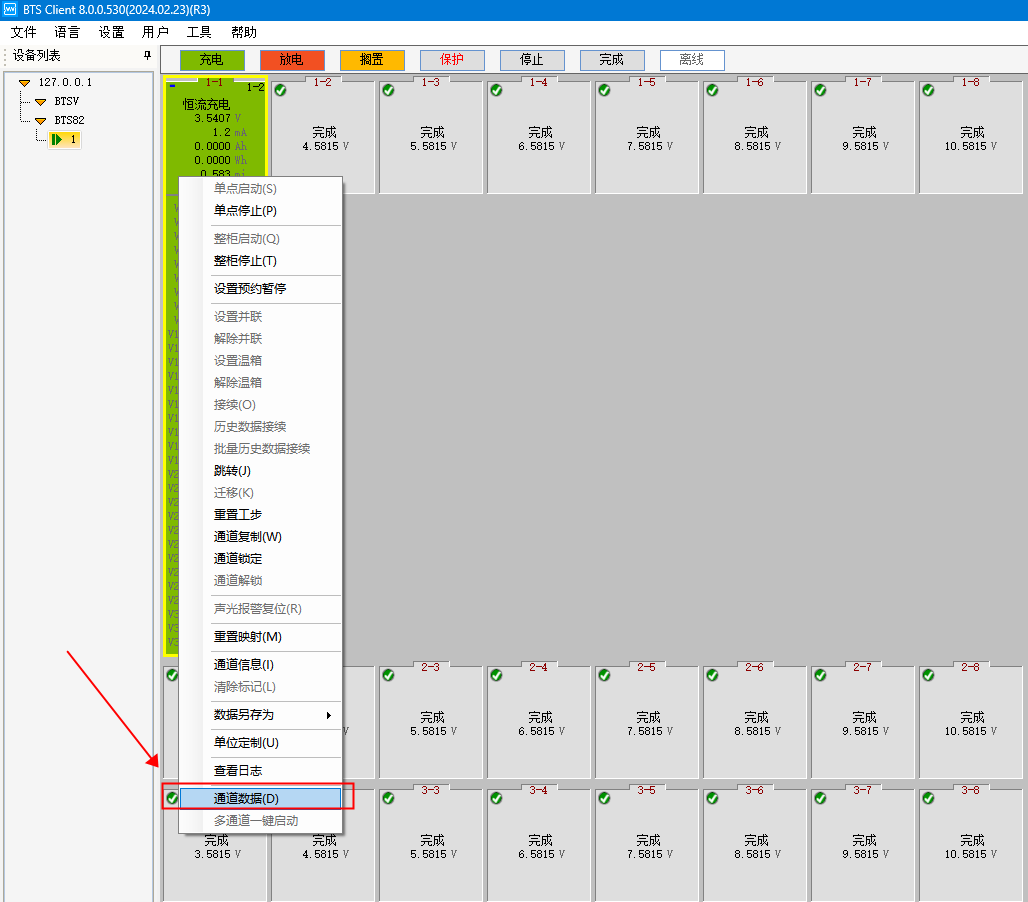

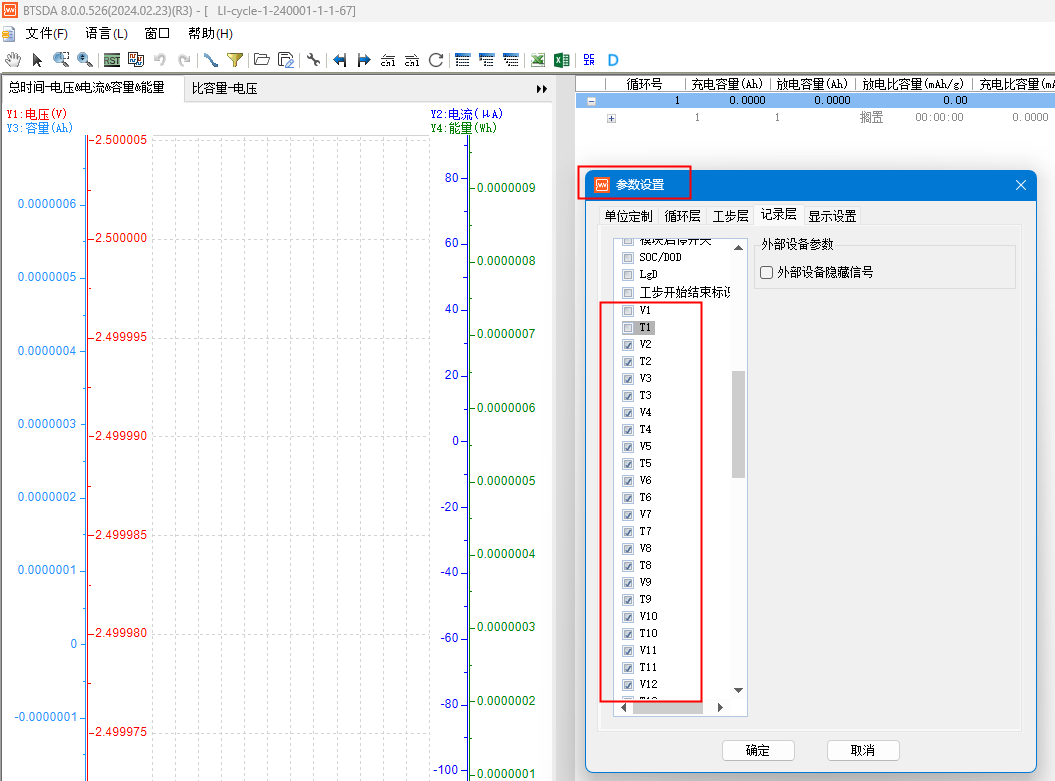

右键查看“通道数据”，进入BTSDA页面，右键选择“参数设置”可以设置“单体电压/温度”。
图12
图13

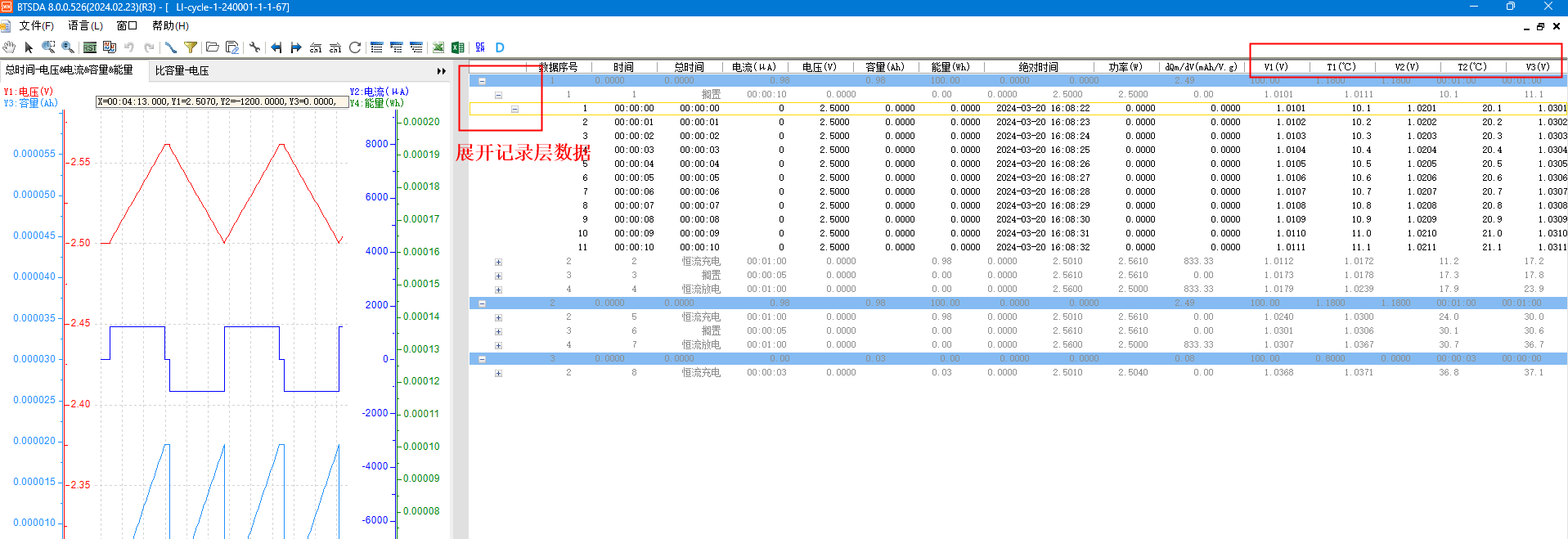

点击数据表格“+”展开记录层数据。每个辅助通道的电压、温度都有按照记录时间间隔进行记录收集。
图14

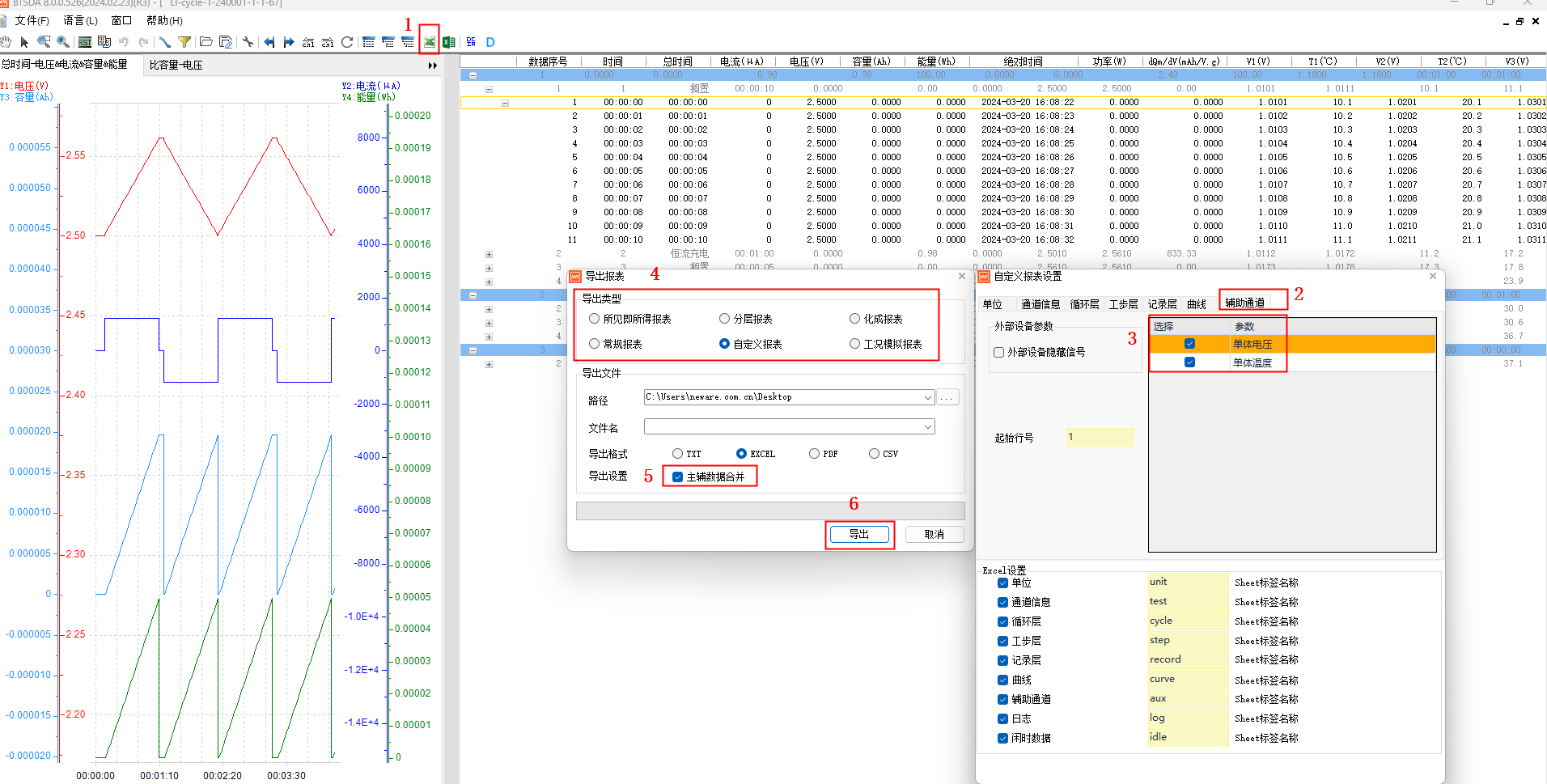

选择页面顶部绿色按钮即可根据需求导出数据。
图15
