回路阻抗值怎么设置？

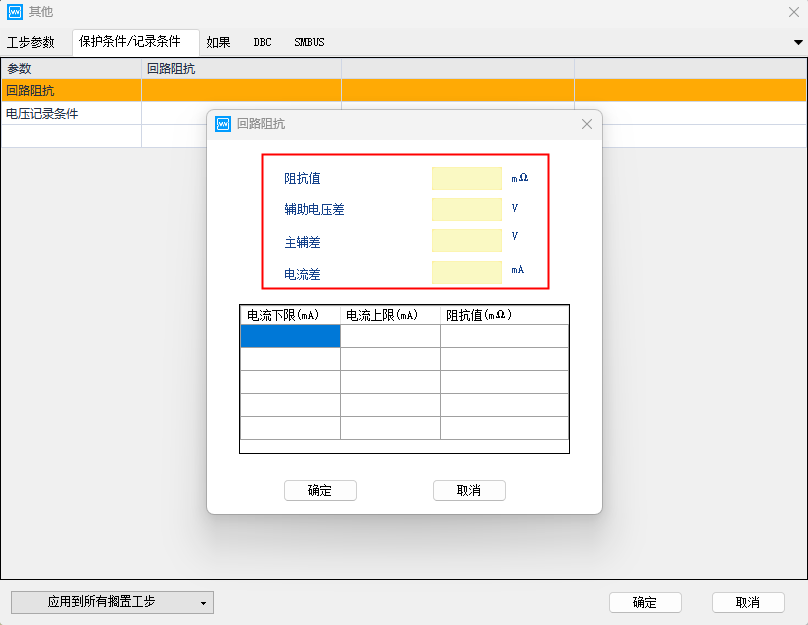

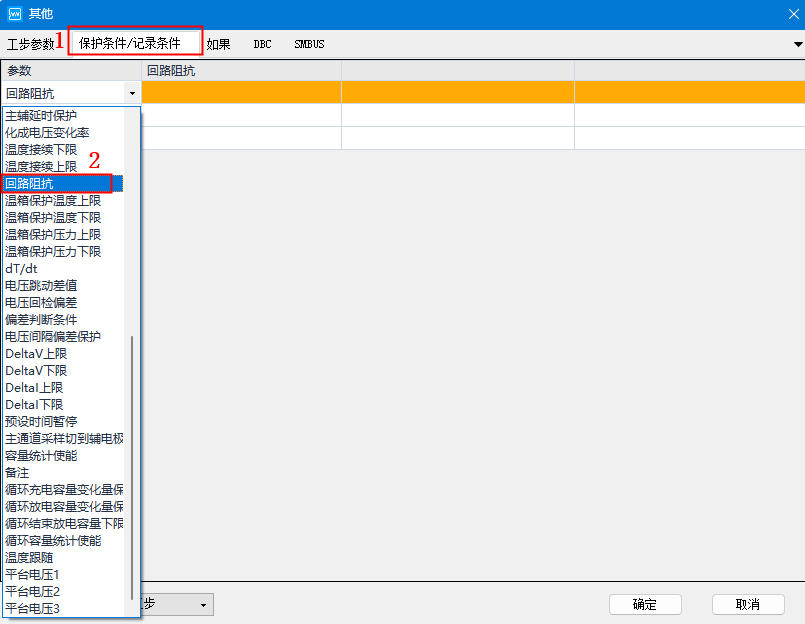

• 在工步编辑的最右边“其它”项中，点击“保护条件/记录条件”选项，选择参数“回路阻抗”，弹出的界面上，必设项为阻抗值，其它辅助电压差、主辅差、电流差，以及电流下限均为可设项。


• 另外，表格中的分段阻抗值为电流上下限区间内所对应的值进行保护。实际电流不在范围内，则以全局阻抗值为保护条件。

回路阻抗的保护逻辑：（阻抗值>设置值）&（辅助电压差<设置值）&（主辅差>设置值）&（电流差<设置值）GOTO 通道保护。

注：未设置项则不参与以上保护逻辑公式计算。当NDA数据电流显示为0，则默认阻抗为无穷大。
