在BTSDA的曲线图形区有如下功能：
1. 点击DCIR，进入DCIR主界面，如图1，普通工步可点击普通工步DCIR设置按钮进行设置。

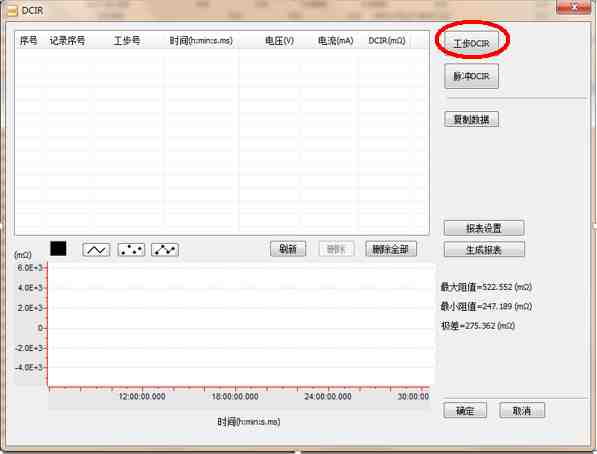

图1. DCIR主界面
2.如图2所示，此界面包括工步类型组合方式选取和采样点选取方式。

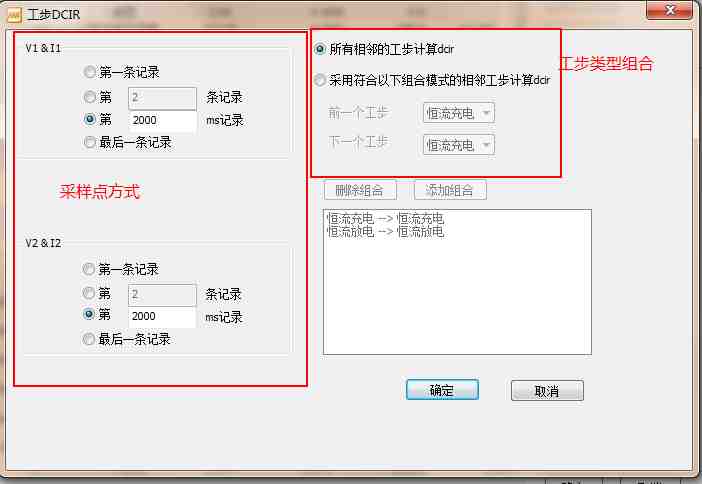

图2. 工步类型组合方式选取和采样点选取方式
R=（V2-V1）/（I2-I1）
3.工步类型组合方式选取。

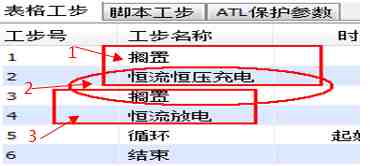

a) 可选择符合组合模式的相邻工步计算DCIR，工步类型可设置恒流充电、恒流放电、恒压充电、搁置、恒流恒压充电、恒功率放电、恒功率充电、恒阻充电、恒阻放电九种，选择符合组合模式的相邻工步计算DCIR时，组合模式的工步必须为相邻的，否则无法计算，例：工步选为恒流充电工步和恒流放电工步，设置完成点添加组合按钮，此时恒流充电—>恒流放电的工步组合就出现在空白框中。再设置采样点选取方式，全设置完成后点击确定按钮，将返回DCIR主界面，则两个工步相邻的情况下才可进行计算，如图3所示。

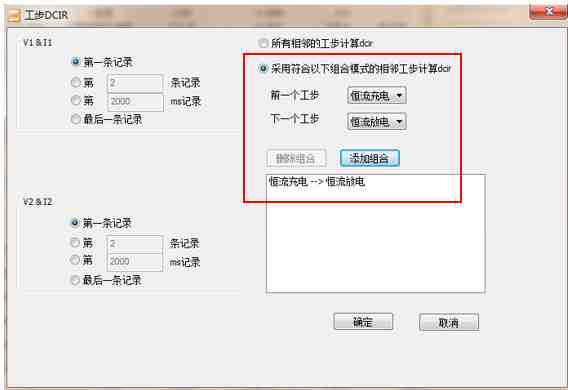

图3. 选择符合组合模式的相邻工步计算DCIR

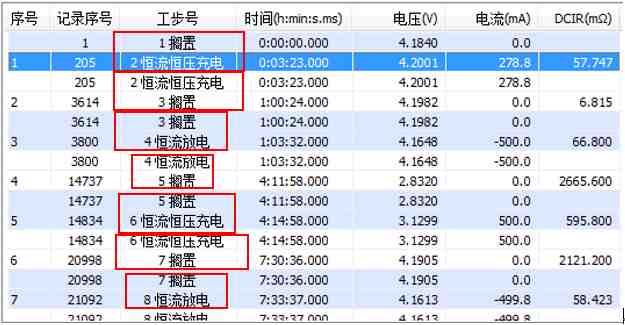

b)选择所有相邻工步计算DCIR，如图4。

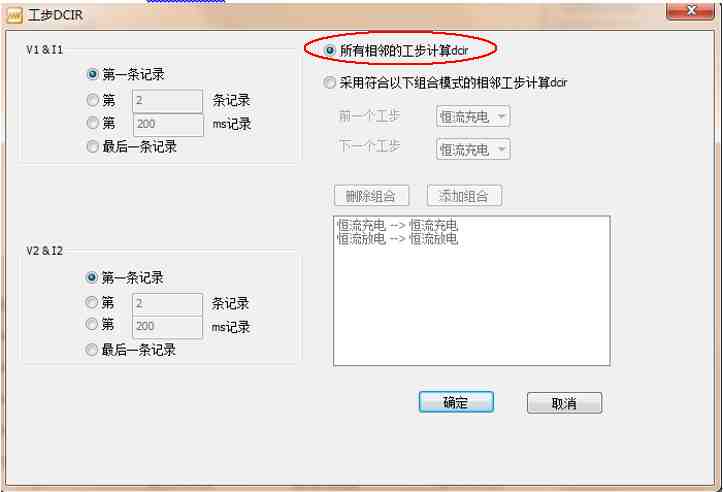

图4. 所有相邻工步计算DCIR
4.工步类型组合方式选取之后，进行采样点选取方式。
c)采样点选取方式可按四种方式进行选取。①当选择工步的第几条记录时，用户可以在文本框里填任意值，单位为条；②当选择按相对于工步的起始点第几ms选取时，用户可在文本框里填时间，单位为ms（当此值不在工步记录时间范围内时取较接近的记录值）；③还可选择第一条记录或最后一条记录，如图5。

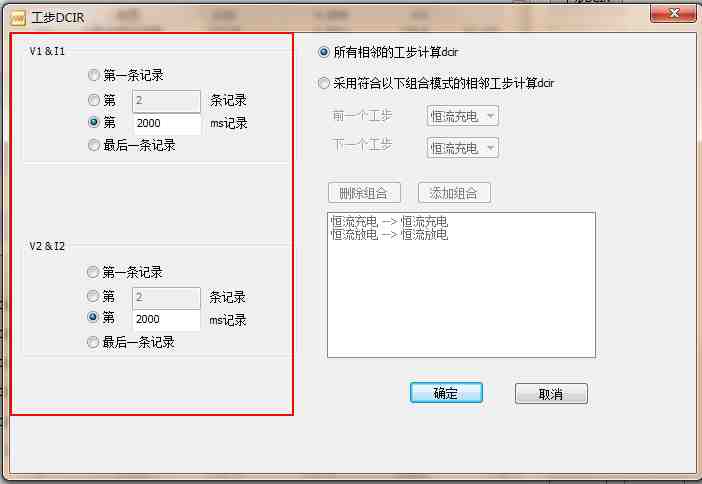

图5.采样点选取方式
