带辅助通道设备使用

辅助通道接线及使用教程

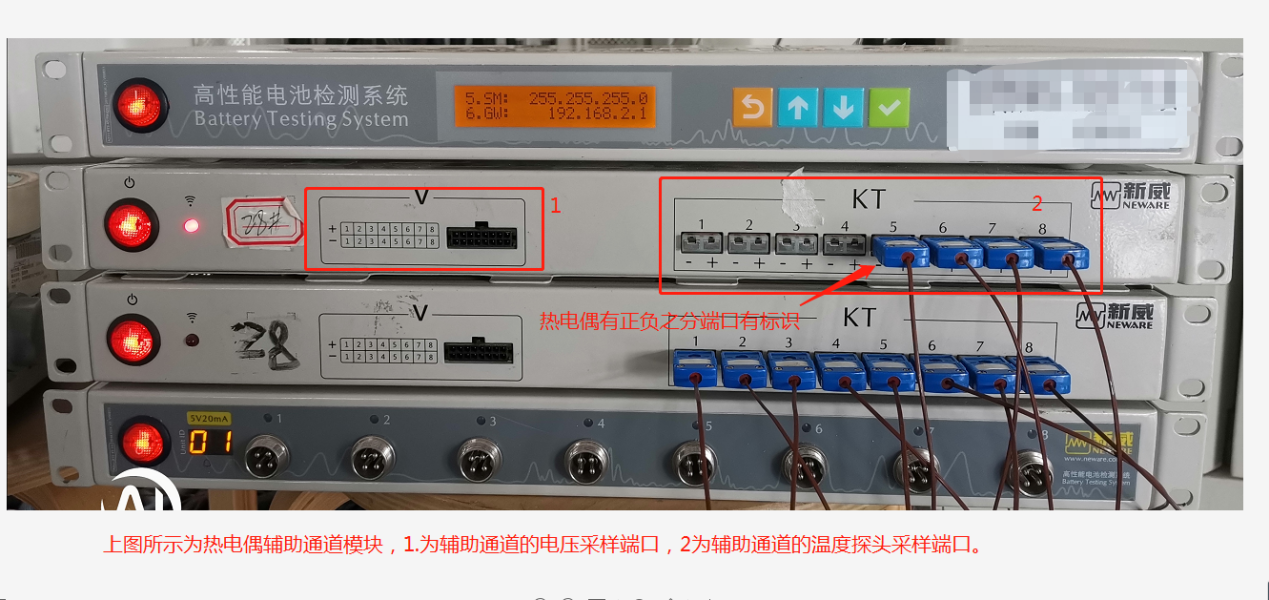

一．热电偶辅助通道长相：

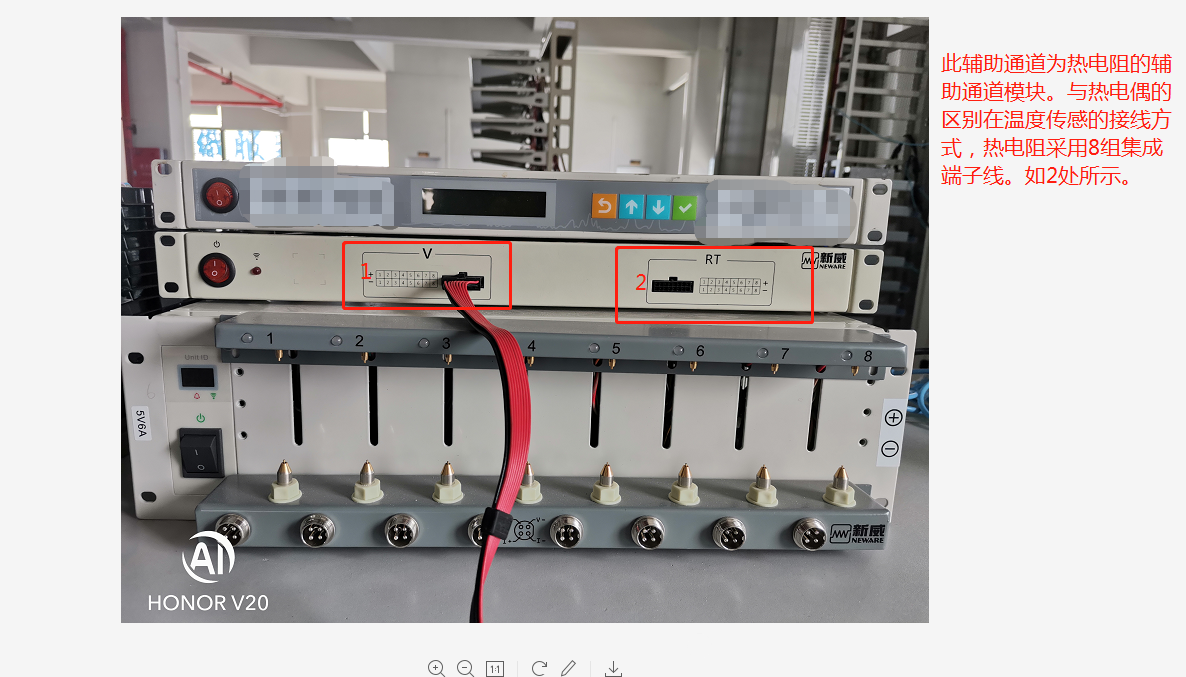

二．热电阻辅助通道长相：

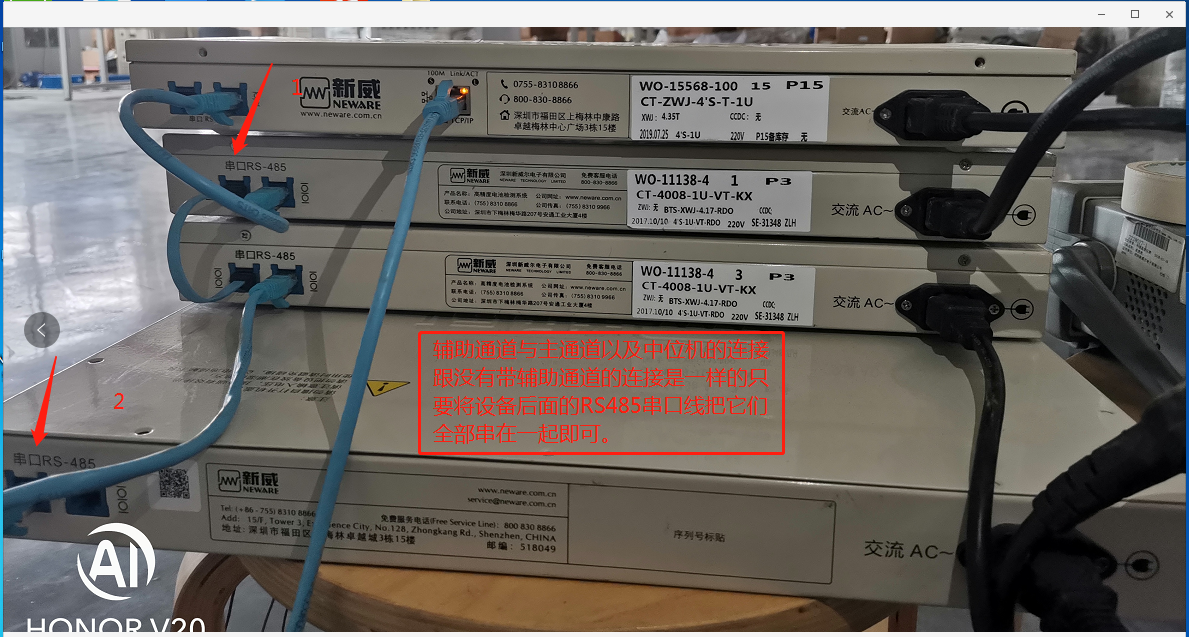

三．辅助通道接线方式：

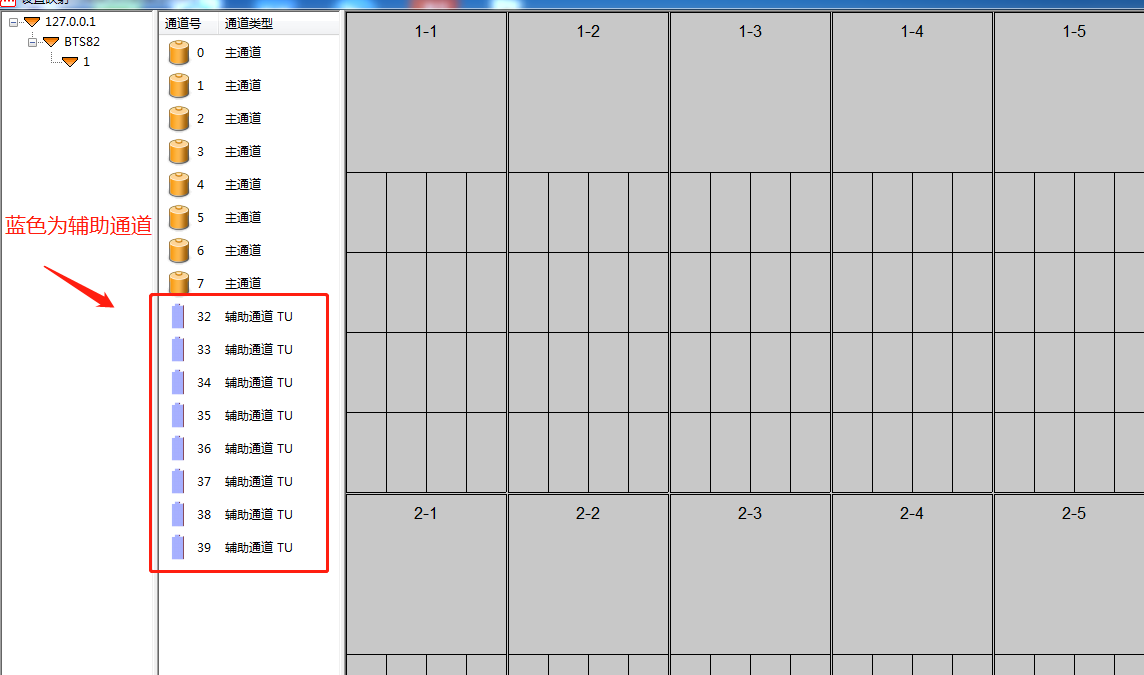

四．软件上的映射使用：

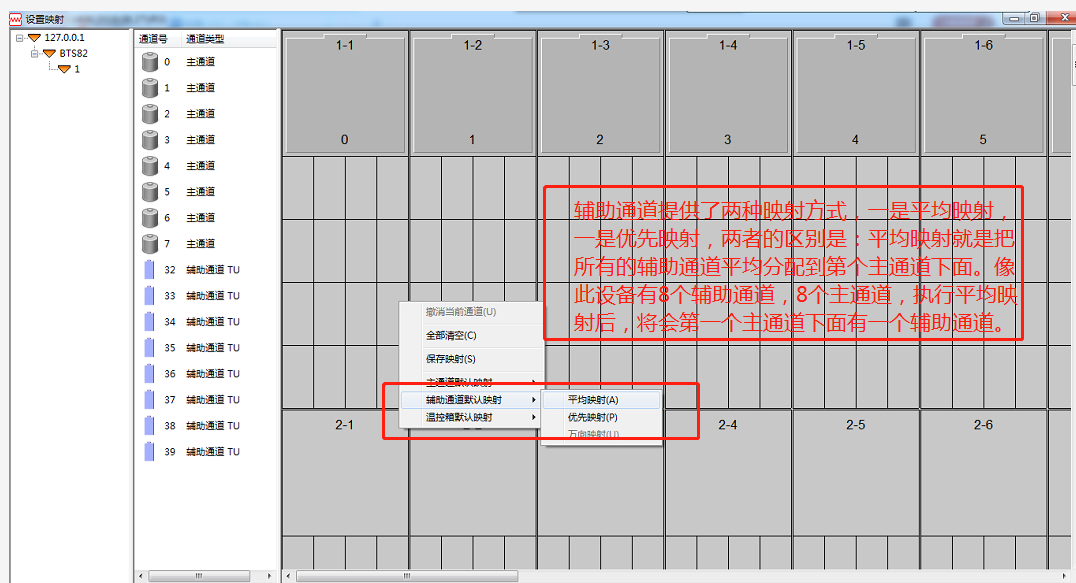

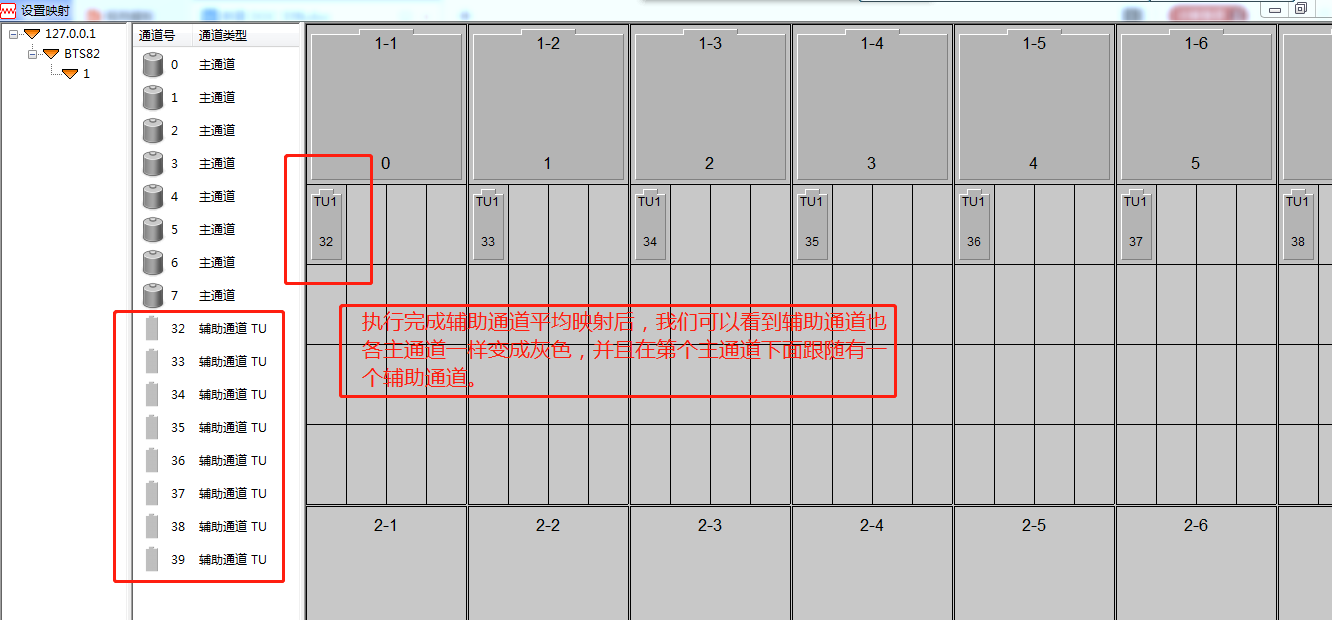

1. 平均映射

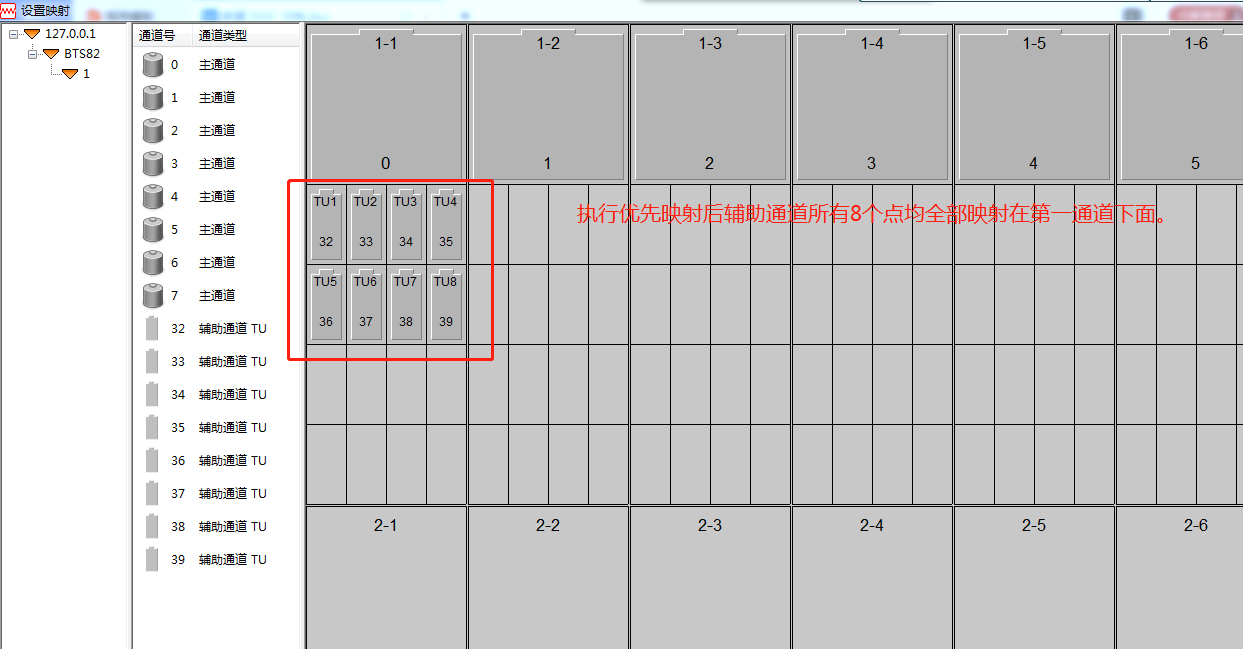

2. 优先映射

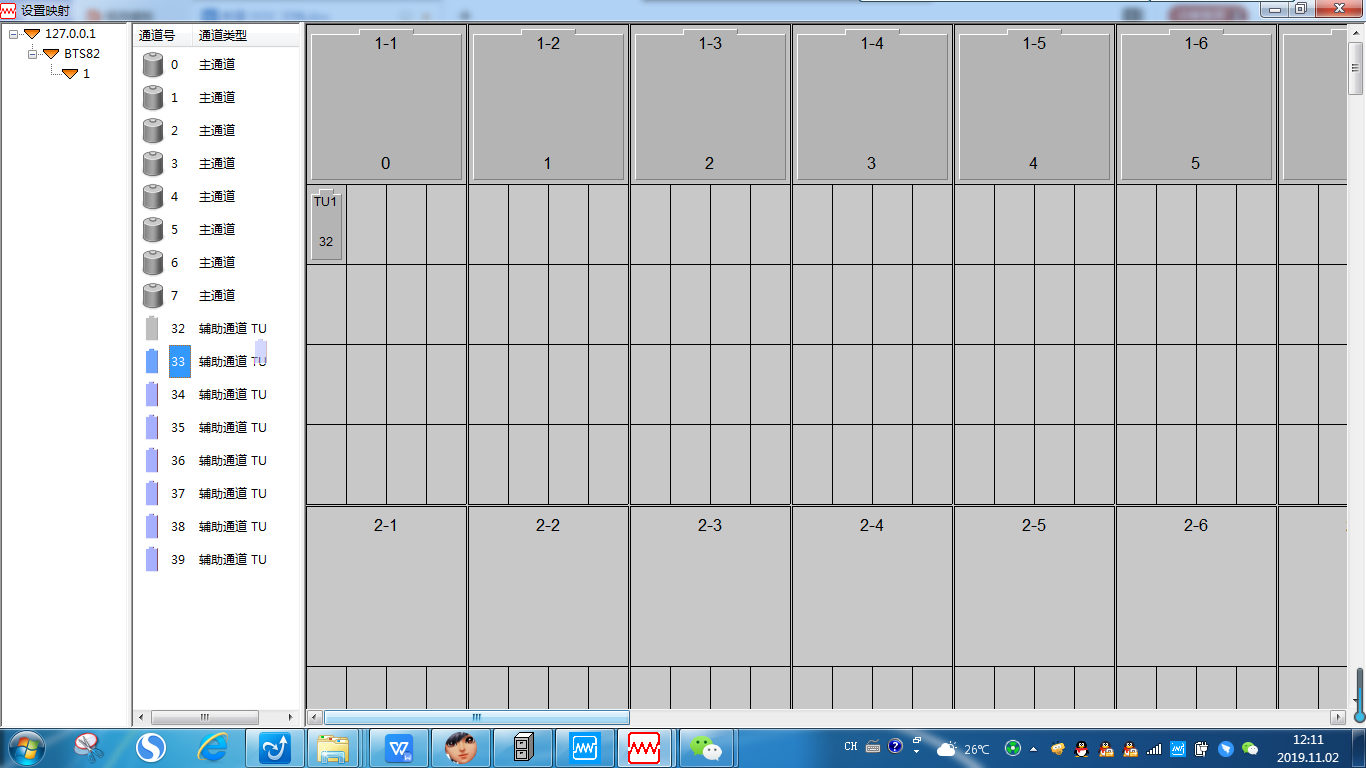

3. 自定义映射

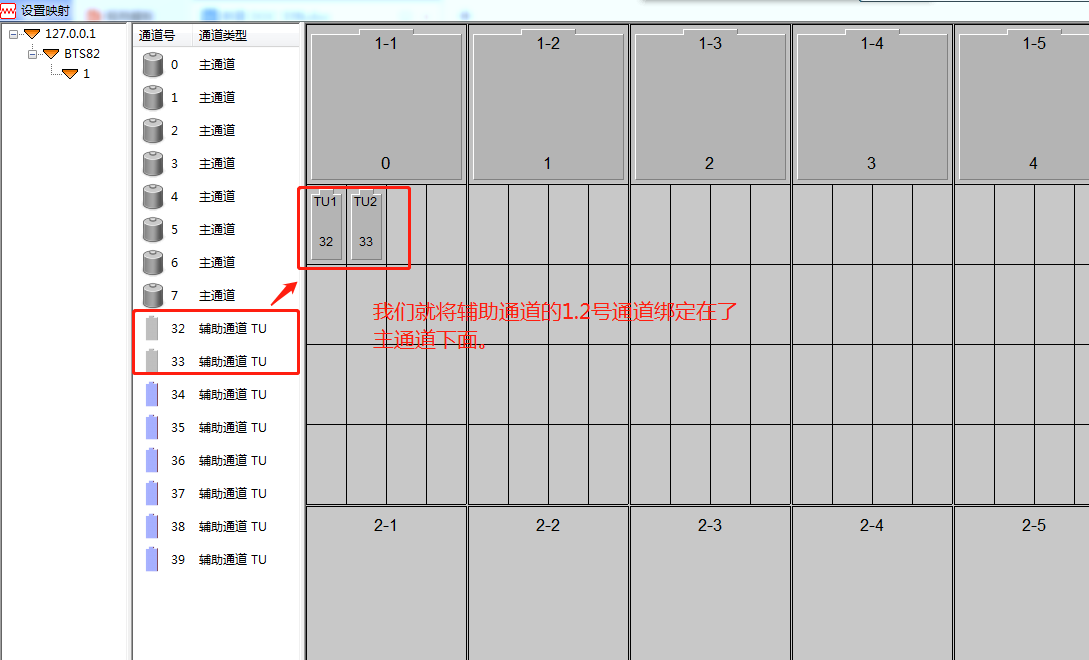

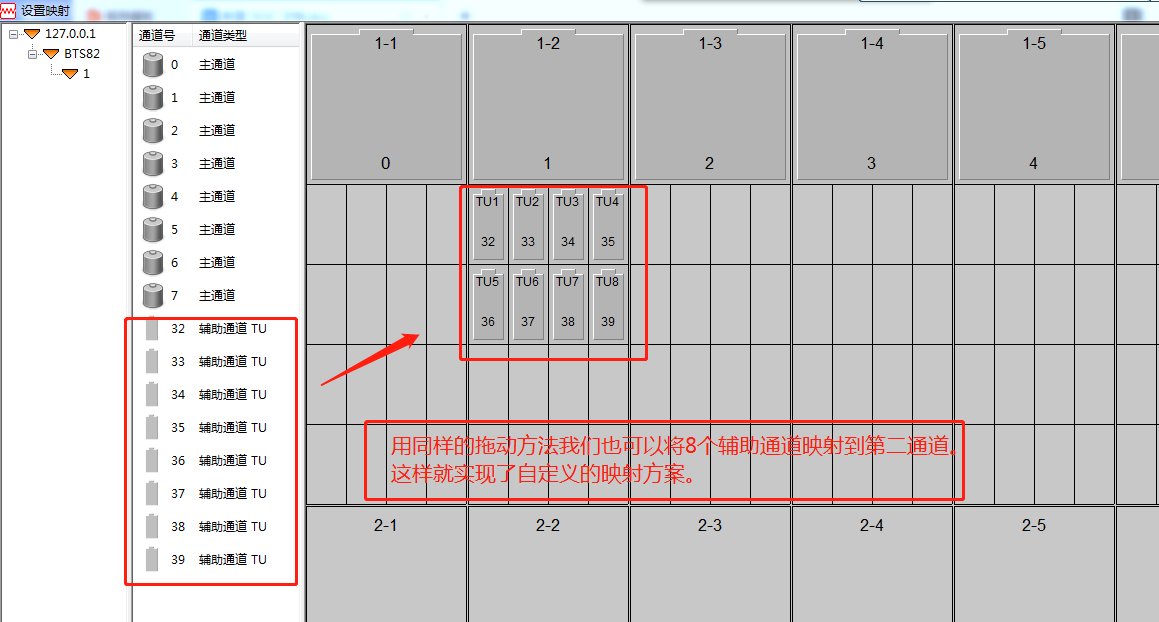

如果我们想要把辅助通道比如8个点映射到第二通道，亦或是第一通道2个第二通道两样的自定义映射，那么我们就要用鼠标进行拖拽到对应主通道下面。

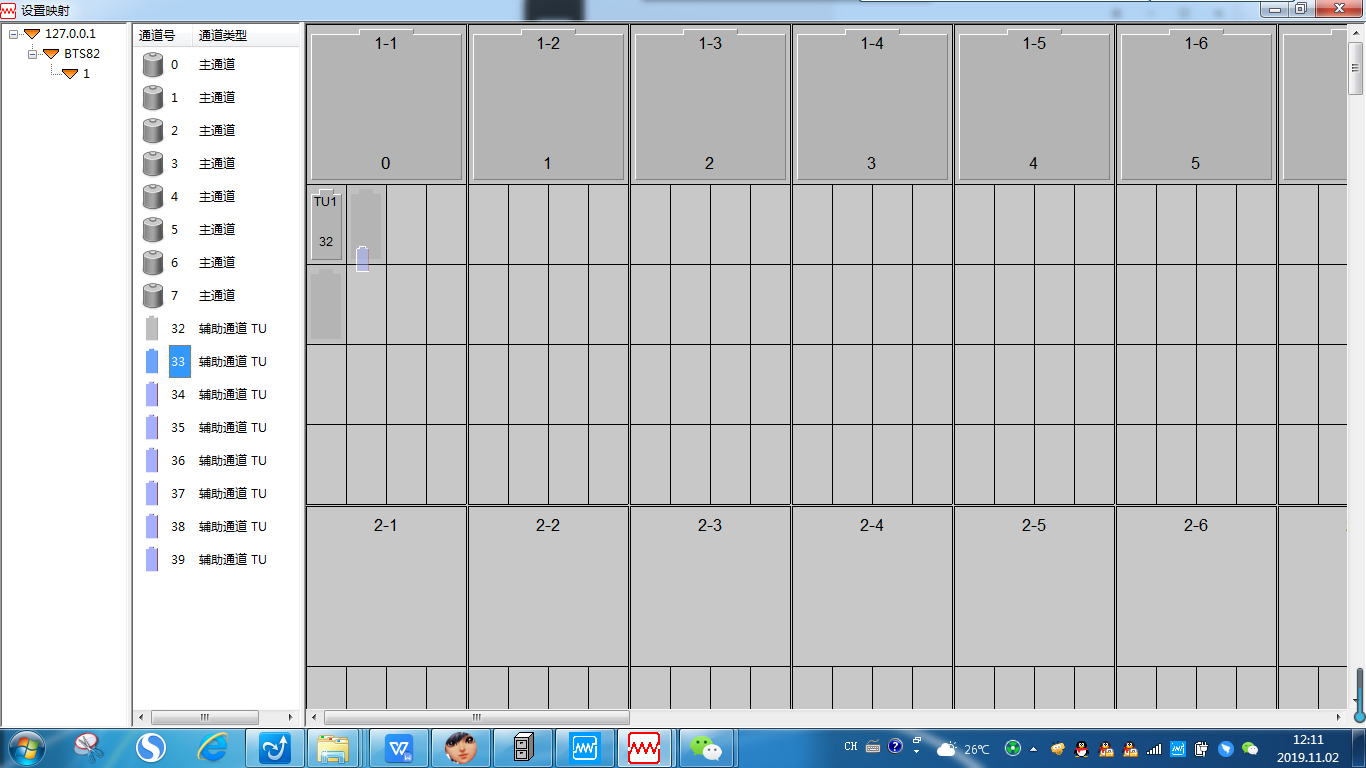

拖到指定通道下面后松开鼠标。

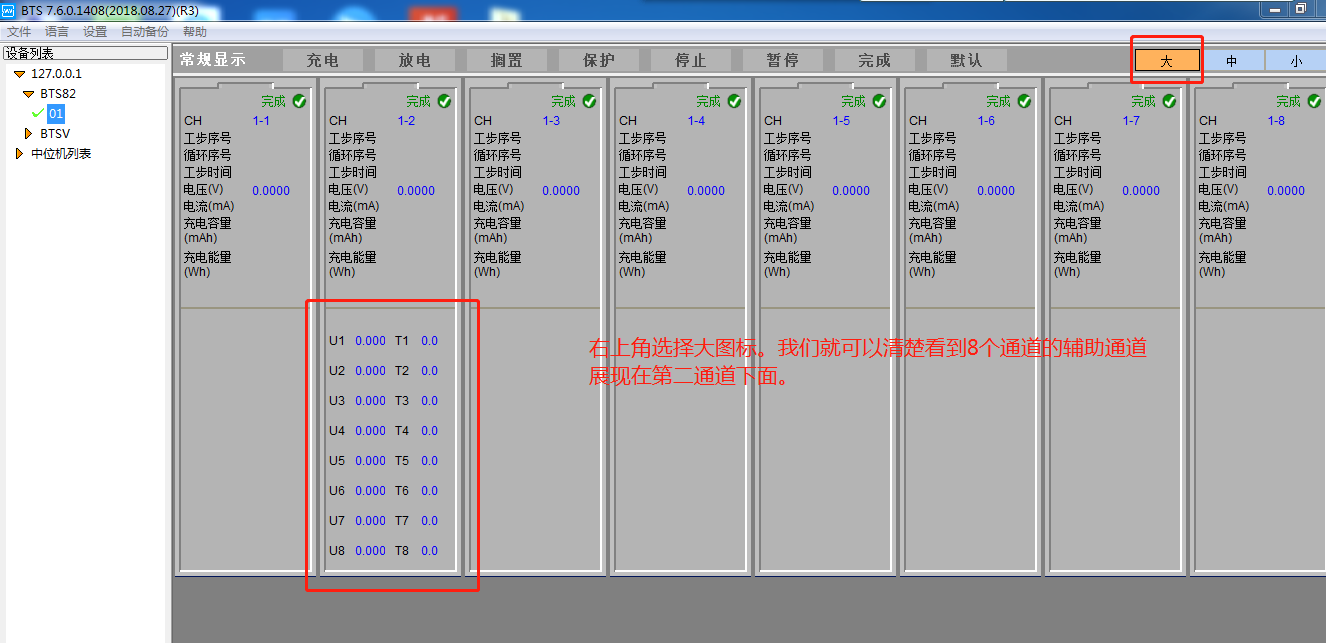

完成后进行一个保存映射。

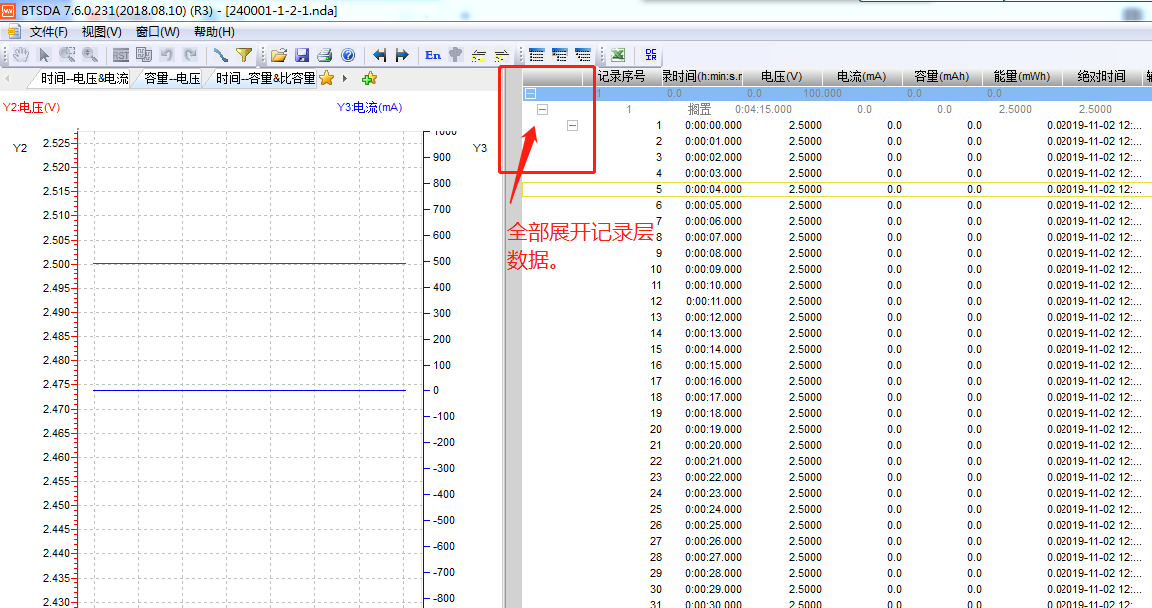

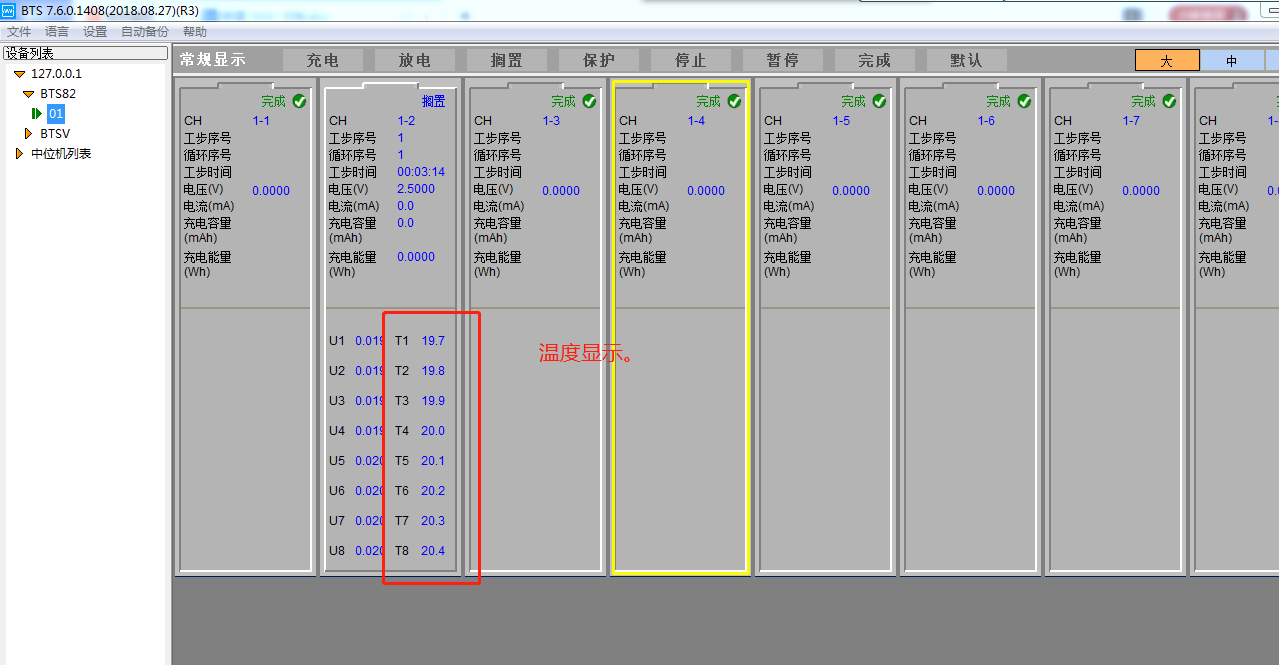

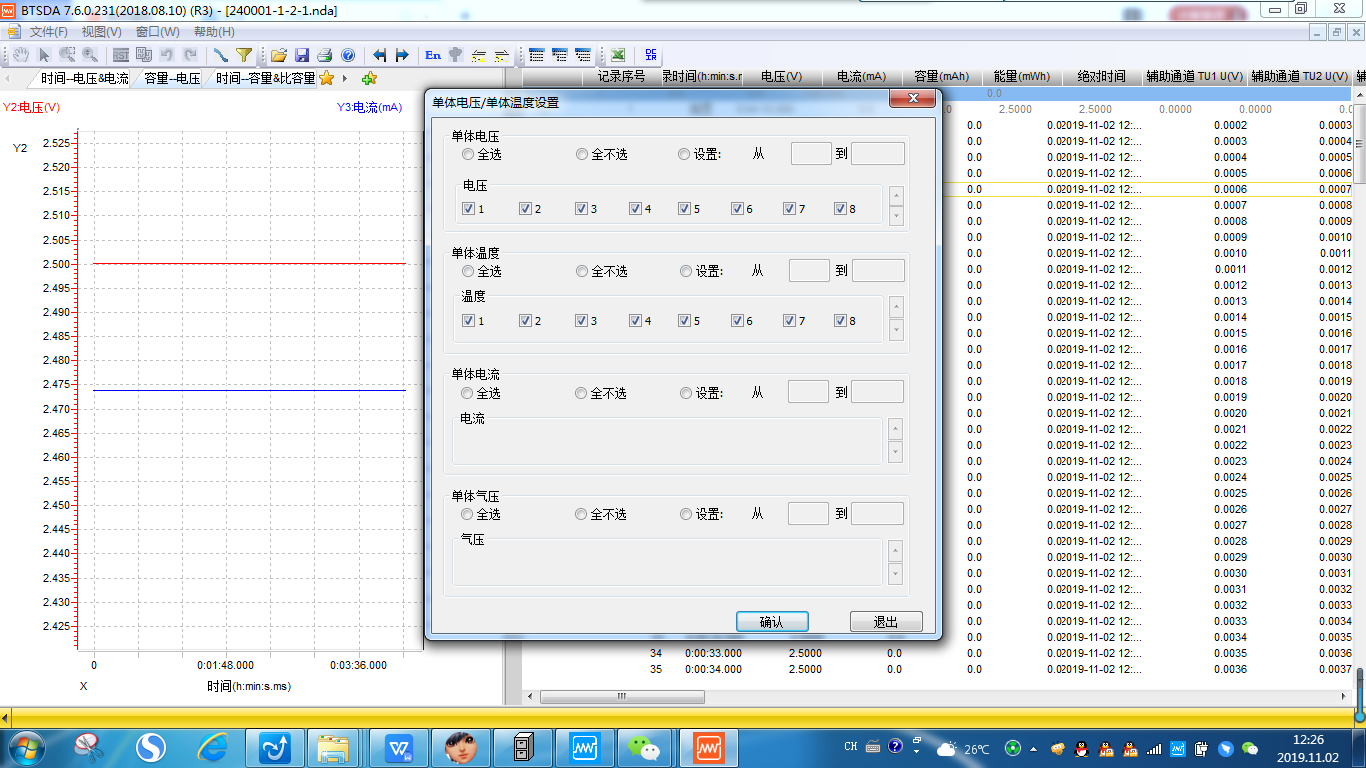

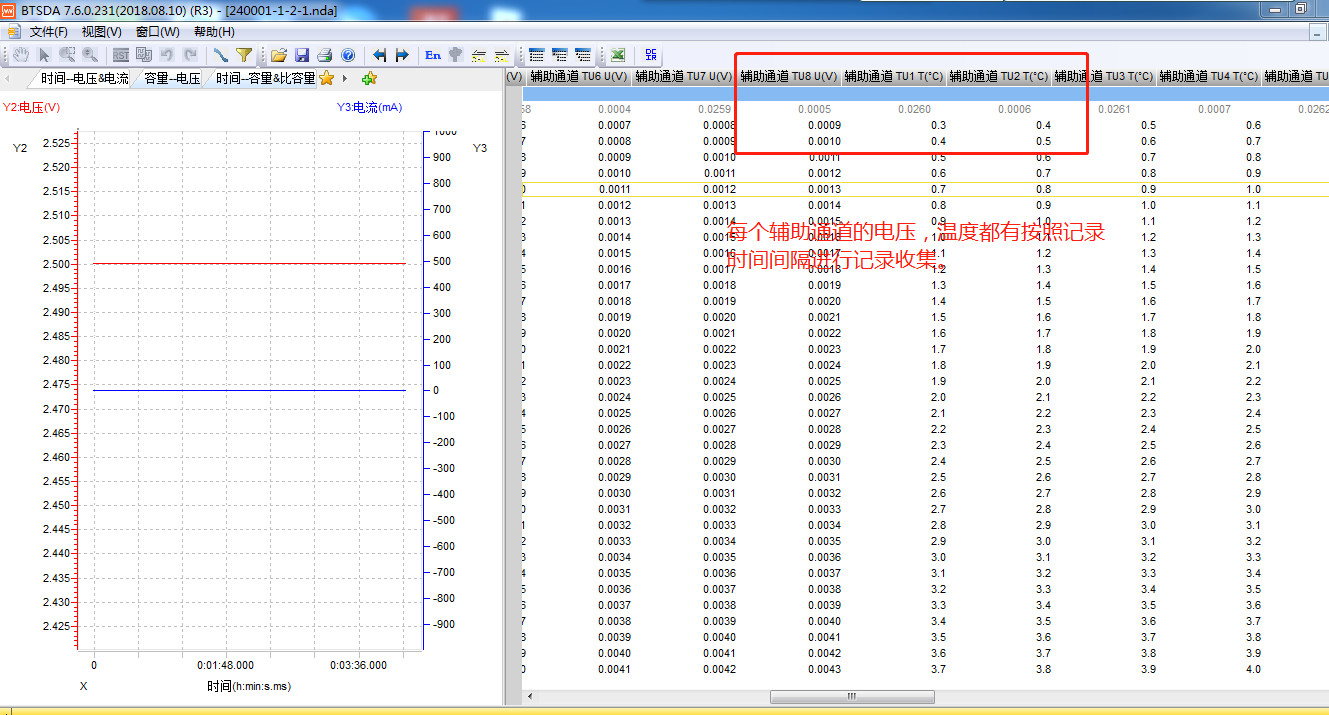

五．软件数据采集：

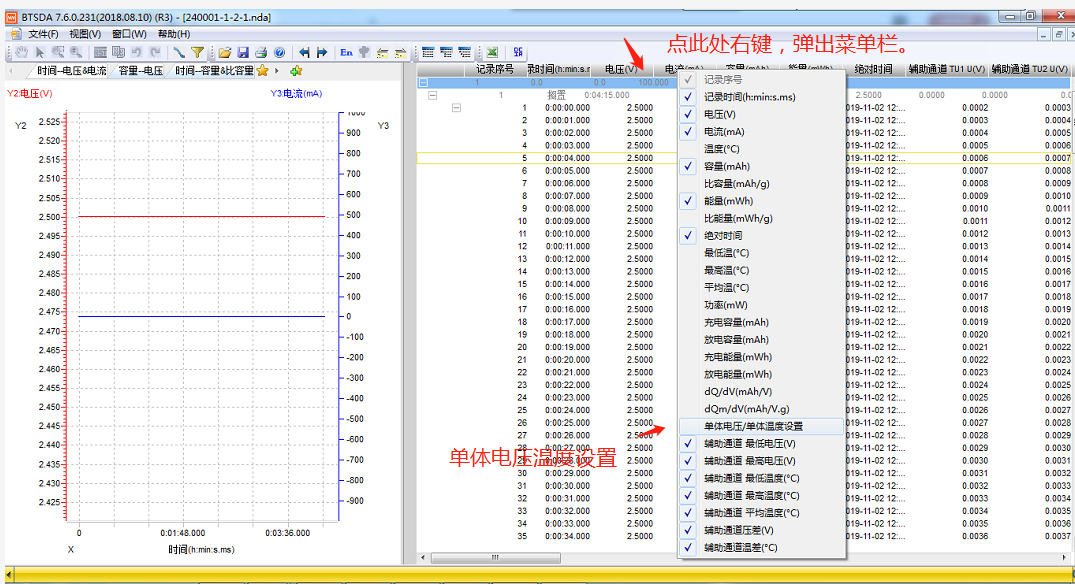

数据的导出就跟上面讲到的数据处理一样，右键导出即可。

 制作：S17 徐宝辉

                                                          未经许可不得转载
