新威基础夹具使用说明

1 扣式电池夹具

适用电池类型： 纽扣电池（CR2032、CR2025等）、纽扣半电池。

使用方法及注意事项：

• 注意区分电池正负极，红色端为正极，黑色端为负极；

• 确保与电池接触的夹具金属片无污染、无腐蚀。

图1 扣式电池夹具

2 聚合物电池夹具

适用电池类型： 软包电池、聚合物锂离子电池。

使用方法及注意事项：

• 确保正负极正确连接，红色正极、黑色负极；

• 调整正负极夹具间距以适应软包电池极耳间距；

• 调整电极夹板间距，使其与电池极耳宽度匹配；

• 关注夹具及极耳温度变化，如发现异常发热应立即停止测试。

图2 聚合物软包电池夹具

3 鳄鱼夹夹具

适用电池类型： 软包电池、带引线电池及三电极测试。

使用方法及注意事项：

① 测试三电极

电流正极(I+)与电压正极(V+)连接，再连接工作电极(WE)；

电流负极(I-)与对电极(CE)连接；

电压负极(V-)与参比电极(RE)连接。

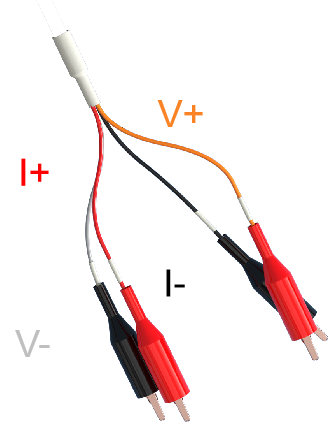

图3 四线制说明

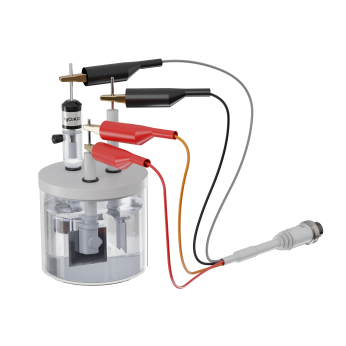

图4 鳄鱼夹具测试三电极连接示意图

② 测试软包电池

电流正极(I+)与电压正极(V+)，连接正极极耳；

电流负极(I-)与电压负极(V-)，连接负极极耳。

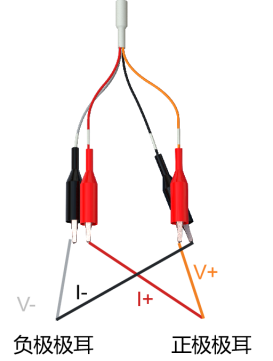

图5 鳄鱼夹具测试软包电池连接示意图

• 正确区分四线制电流电压线及正负极；

• 绝对避免不同极性的鳄鱼夹相互接触或同时接触同一导体，以防短路，造成设备或电池损坏；

• 确保所有电极极耳表面、鳄鱼夹接触点清洁，无氧化层或污染；

• 确保所有夹持点牢固可靠，避免测试过程中松动；

• 测试过程中避免移动电极或夹具；

• 测试完成后及时取下夹具，避免长时间夹持。

4 圆柱电池夹具

适用电池类型： 圆柱电池。

直径<18mm推荐使用夹具面板，批量电池测试。其余按不同电池尺寸和电流大小选择合适的单体测试夹具，单体测试夹具一般采用肘节控制夹持方式。

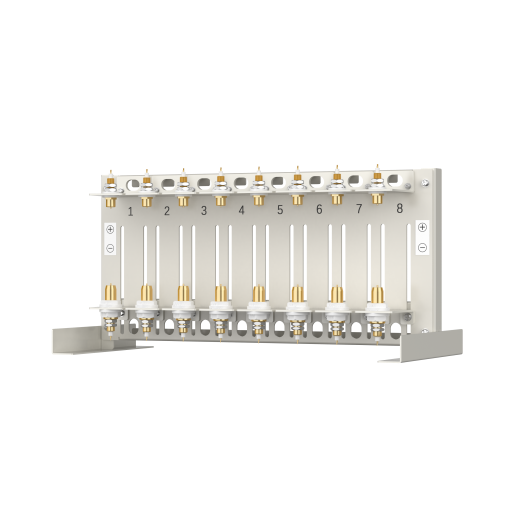

图6 圆柱电池夹具面板

图7 圆柱电池肘节夹具

使用方法及注意事项：

• 根据目标圆柱电池的型号（如18650, 21700等），包括直径、长度、出极耳方式等，选择尺寸匹配的夹具；

• 肘节夹具设计为较大兼容电池尺寸范围，在测试前根据电池长度调节两探针间距。拧下螺丝，调节间距，最后拧紧螺丝即可；

• 正确连接正负极，通常夹具底座连接电池负极（外壳），顶部探针或触针连接电池正极（顶部）；

• 对于肘节式单体夹具，放入电池前，需先上抬或旋转肘节手柄，使上下探针/触针拥有足够间距；

• 放入电池后，操作肘节手柄，平稳下压或旋紧，直至感觉到明显阻力且电池无晃动，确保探针与电池两极接触紧密；

• 关键：调节探针间距，牢固夹持圆柱电池。下压后，下探针至少应被压缩其总行程的一半以上，才能保证良好接触和足够的接触压力；

• 避免使用过大的力操作肘节手柄，以防损坏电池或夹具；

• 定期检查探针是否清洁、有无磨损或变形，弹簧回弹是否正常。

5 方形电池夹具

适用电池类型：方形铝壳电池、方形钢壳电池、刀片电池等。

使用方法及注意事项：

• 根据电池尺寸（长、宽、高）调整夹具的限位块或选择相匹配的夹具型号，确保电池能稳固放入，避免因间隙过大导致晃动或过紧导致挤压；

• 正确区分并连接正负极，通常夹具标识或引线颜色（红正黑负）与电池极性对应；

• 对于采用探针接触的夹具，确保探针与电池极柱（或极耳）对正，垂直施加压力，保证接触点充分且受力均匀；

• 对于采用侧向夹持或底部顶升的夹具，操作时应平稳均匀施力，避免冲击或倾斜，防止电池壳体变形或损伤；

• 大电流测试时，需密切监控连接点温度；

• 测试完成后，及时释放夹持力，取出电池。

图8 方形电池肘节夹具

6 固态电池模具

适用电池类型：半固态电池、全固态电池，固态电池模具设计有自带压力传感器版和不带压力传感器版。

使用方法及注意事项：

• 环境要求： 许多固态电池材料对空气（尤其是水分和氧气）敏感。操作应在惰性气体保护的手套箱（如氩气氛围）中进行，或在干燥间内快速完成装样；

• 垂直放置：将装满物料的模具安装进底部定位销时，应先取下上盖，将模具垂直放入，确保粉末分布均匀，避免倾斜塞入导致压制不均；

• 堆叠对齐： 将固态电池组件（正极、固态电解质、负极）严格按照顺序并在模具中对齐放置，确保各层界面接触良好，无错位，正负极没有接触短路；

• 压力控制： 模具通常与压机配套使用。施加的压力需根据固态电解质的特性和实验方案进行精确控制，压力过高可能压碎脆性电解质，压力过低则导致界面接触不良、阻抗过大；

• 绝缘检查： 确保模具内部的绝缘部件完好，防止正负极通过模具本身发生短路；

• 专用性： 注意模具的专用性，不同尺寸、形状或压力要求的电池片通常需要特定的模具，尽量避免混用；

• 使用后清洁： 测试结束后，应在保护气氛中拆卸模具，并及时清洁模具各部件，防止残留物腐蚀或堵塞模具；

• 对于需要进行压力测试的需求，使用具备压力传感器的固态模具，并连接压力数据采集仪，如图10所示。

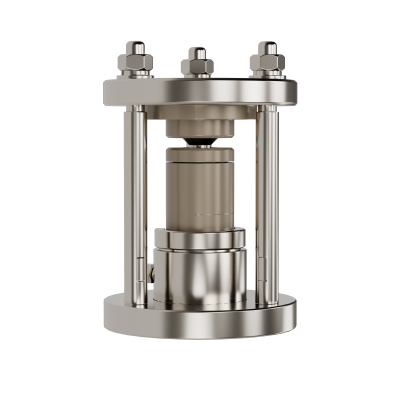

图9 固态电池模具

图10 固态模具原位压力测试连接示意图

7 通用安全操作规范

• 绝缘检查：使用前检查夹具绝缘是否完好；

• 电流匹配：确保夹具额定电流大于测试电流；

• 清洁维护：定期清洁接触面，保持良好导电性。不要用烈性化学制品、清洗剂或强洗涤剂清洗；

• 存放要求：保持使用环境干燥。使用后妥善存放，避免接触面污染或损坏；

• 温度异常升高：立即停止测试，检查接触是否良好，减小测试电流。
