固态电池的曙光与暗礁
在2025年的新能源版图中，固态电池无疑是最受瞩目的技术明星。它被寄予厚望，承诺提供超越当下液态锂电池两倍以上的能量密度，同时以固态电解质从根本上消除热失控风险，堪称解决电动汽车里程与安全”双焦虑”的理想方案。全球产业界与资本市场的热情被点燃，从中国到欧美日韩，几乎所有主流车企与电池巨头都已下场布局，在硫化物、氧化物和聚合物等主要技术路线上展开角逐。

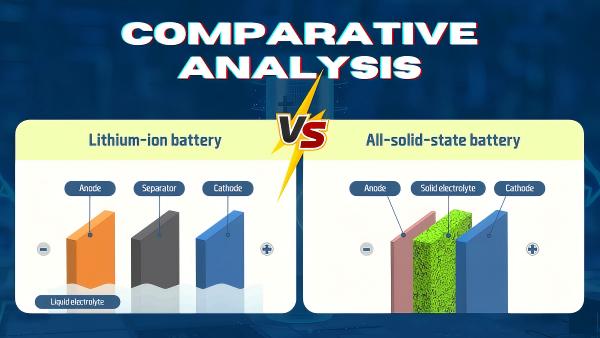

图1 固态电池与锂离子电池的对比，固态电池使用固态电解质替代液态电解液，从根本上消除了热失控风险
然而，从实验室的样品到消费者手中的产品，这条产业化之路远比想象中崎岖。即便头部企业如QuantumScape、奇瑞、国轩高科已推出能量密度高达400-600Wh/kg的样品或进入中试阶段，全球范围内仍无一家公司的全固态电池迈入真正的商业验证阶段。权威的市场研究机构TrendForce预测，汽车领域的规模化应用可能要到2027年左右才开启，而大规模商业化则普遍预期不会早于2030年。

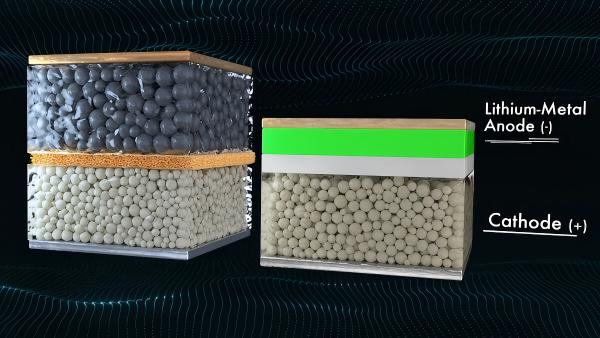

图2 QuantumScape固态电池技术展示，样品体积能量密度显著提高（体积缩小容量不变）
阻碍固态电池量产问题的核心在于材料与工艺的双重挑战。固-固界面问题是首当其冲的技术难关。在液态电池中，电解液可以自由浸润电极材料的每个孔隙，形成完美的离子传导通道。但在全固态电池中，固态电解质与电极活性材料均为刚性固体，彼此之间难以形成紧密、持久且低阻抗的物理接触。微小的空隙、裂纹或接触不良，都会导致界面电阻急剧增加，严重影响电池的充放电性能和功率特性。因此，如何在制造过程中实现电极与电解质界面的极致致密化与完美融合，成为解锁固态电池性能的关键。

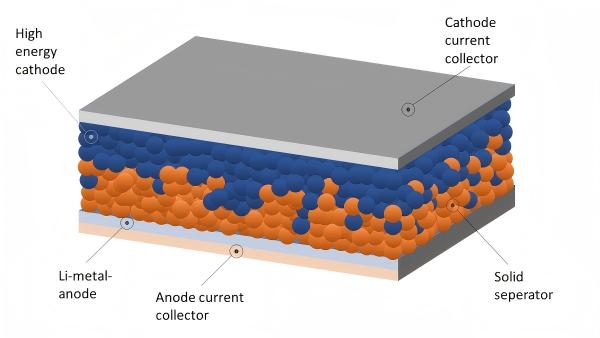

图3 固态电池层状结构图，展示正极集流体、高能量正极、固态隔膜、锂金属负极和负极集流体的三维结构

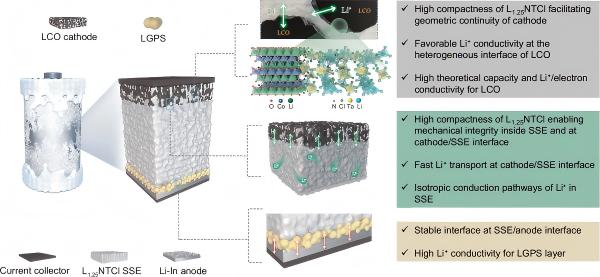

图4 固-固界面问题的科学研究图像，展示固态电池中界面接触不良导致的微观缺陷
这一背景下，等静压技术作为一种关键的物理处理工艺，从粉末冶金、陶瓷等传统领域，进入固态电池制造工艺中，被视为解决固-固界面问题、实现高性能固态电池量产的一把不可或缺的钥匙。
等静压技术——原理、类型与核心价值
等静压技术原理并不复杂，但在工艺上有各种类型，以应对不同的应用场景
技术原理与作用：帕斯卡定律下的全方位均匀加压
等静压技术的物理基础是帕斯卡定律。其核心设备是一个高压容器，工作时，通过泵入液体或气体介质（如油或氩气），使介质在密闭腔内形成均匀且极高的静压力。这一压力均匀地作用于浸没在介质中的工件所有表面，无论其形状多么复杂。

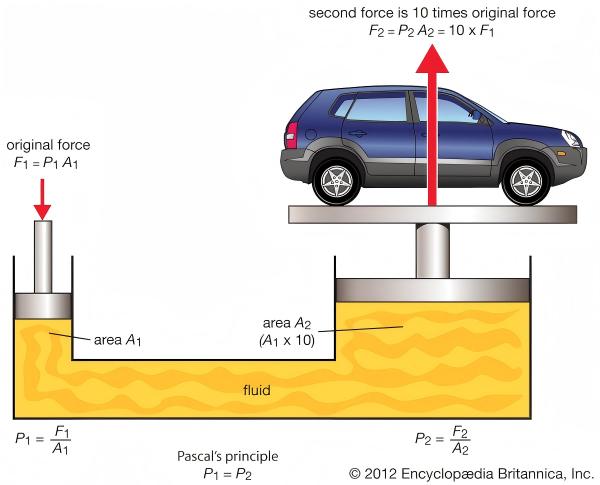

图5 帕斯卡定律原理示意图，展示了流体压力从各个方向均匀传递
对于固态电池的制造，等静压技术的作用是革命性的：
实现三维均匀致密化：传统辊压或单轴热压只能从一个或两个方向施压，容易导致材料内部应力不均、产生边缘效应和层间滑移。等静压则从四面八方均匀施压，能有效消除电极或电解质层内部的微观孔隙和孔洞，大幅提升材料的体积密度和均一性。

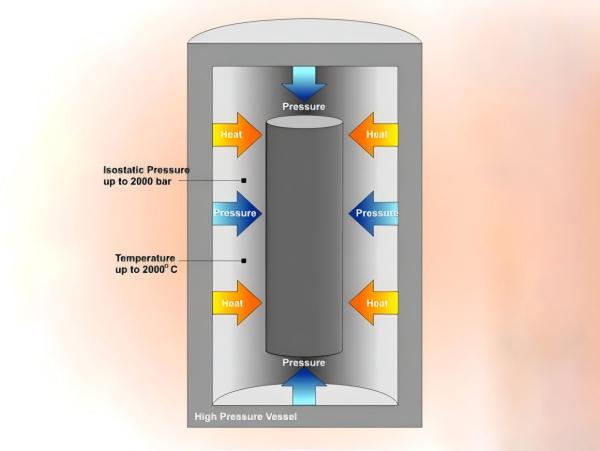

图6 热等静压工艺示意图，展示高压容器中从四面八方均匀施加的等静压力（最高可达2000 bar）和高温环境（最高2000℃）
优化固-固界面接触：通过在温和加热（温等静压）条件下施加超高压力（通常超过300MPa），等静压技术可以迫使固态电解质颗粒与电极活性材料颗粒之间产生塑性变形和紧密嵌合，从而显著增加有效的离子传导接触面积，降低界面阻抗。
减少缺陷，提升一致性：均匀的压力有助于减少材料在成型过程中产生的微裂纹和缺陷，对于确保大批量生产下电池性能的一致性至关重要。
技术类型辨析：冷、温、热的权衡之选
根据加工温度的不同，等静压技术主要分为三类，它们在固态电池的工艺探索中各有利弊。
.jpg "warm_isostatic_pressing_vs_cold_infographic(1).jpg")

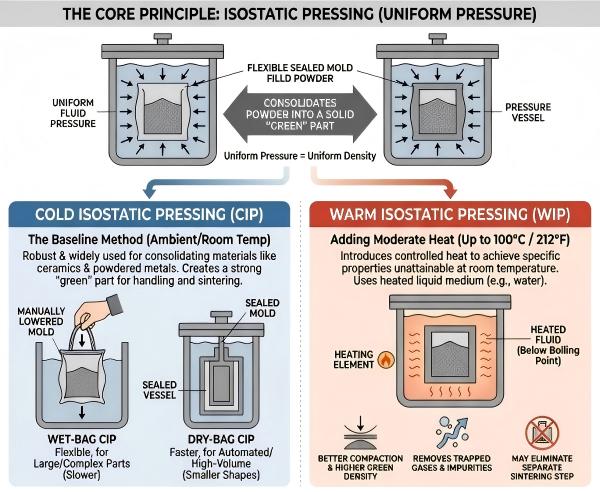

图7 温等静压（WIP）与冷等静压（CIP）的对比
冷等静压（CIP）
冷等静压，其工作通常在室温下进行。它的主要优势在于成本较低，设备相对简单，且由于没有热过程，完全避免了高温可能引发的材料副反应。然而，其局限性也很明显：仅靠压力实现的致密化程度有限，难以使固态电解质和电极活性材料颗粒之间产生充分的塑性结合与界面融合。因此，在固态电池制造中，冷等静压更适用于对致密度要求不极高的前期成型工序。
图8 冷等静压（CIP）设备，用于在室温下对电池材料进行初步成型
温等静压（WIP）
温等静压，这是当前解决固态电池界面问题最受关注和主流的技术路径。它的工作温度通常控制在80℃至200℃之间。这个适中的温度区间是一个精妙的平衡点：温度足以软化部分固态电解质材料，显著促进颗粒在高压下的塑性流动和界面紧密结合，同时又远低于会引发严重界面副反应的临界点。温等静压能在实现优异致密化和界面优化的同时，保持较高的生产效率和可控的成本，被产业界广泛认为是推动固态电池从实验室走向量产的关键工艺之一。
图9 温等静压（WIP）设备，用于在80-200℃条件下优化固态电池的界面接触
热等静压（HIP）
最后是热等静压，其处理温度可高达上千摄氏度。它能够实现近乎完全致密的材料结构，甚至可以将成型与烧结过程一体化。但是，其缺点也同样突出：极其昂贵的设备、高昂的能耗、低下的生产效率，以及最主要的风险——极高的温度极易引发固态电解质与电极材料之间有害的界面化学反应，生成高阻抗层，反而损害电池性能。因此，除非开发出能在极端高温下保持界面稳定的全新材料体系，否则热等静压在固态电池的大规模生产中的应用前景相对有限。

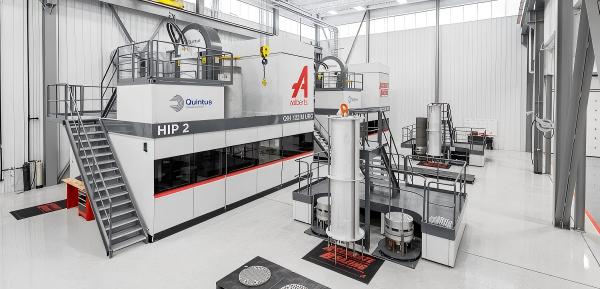

图10 热等静压设备：QIH 122 M URC
对材料与性能的决定性影响
等静压，尤其是温等静压，对固态电池的性能提升有直接的量化关系。日本科研团队的研究为此提供了清晰证据：采用温等静压（600 MPa, 150℃）处理硫化物基复合正极，并系统研究了加压持续时间的影响。
研究发现，当处理时间从1秒增加到60秒以上时，电池的可逆比容量从约80 mAh/g提升至稳定的125 mAh/g以上。通过同步辐射X射线CT扫描分析，原因一目了然：短暂1秒的压力无法消除固体电解质网络中的大量微小空隙；而充分的保压时间（如60秒）则能有效消除这些空隙，建立起连续、致密的离子传输通道。这直接印证了等静压工艺通过优化微观结构，降低了电荷传输阻力，从而提升了电池的整体电化学性能。

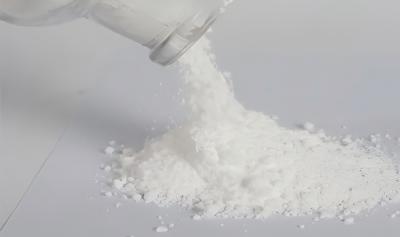

图11 硫化物固态电解质粉末
产业前线的应用博弈
在产业化道路上，围绕等静压技术正上演着一场”路线之争”。以三星SDI、LG新能源为代表的韩国企业，以及诸多国际团队，曾是温等静压技术的积极倡导者和应用者。然而，等静压技术，特别是批处理式的设备，存在生产周期长、难以无缝集成到连续化的产线中等固有瓶颈，这与大规模制造对效率的极致追求形成了矛盾。
因此，产业界出现了向连续辊压技术探索的趋势。本田在其公布的示范线上就明确选择了辊压技术，认为其更利于连续化生产。三星SDI也被报道正在尝试从等静压转向辊压。不过，辊压要替代等静压，必须解决在超高压力下（>300MPa）材料容易不均匀甚至破裂的难题。

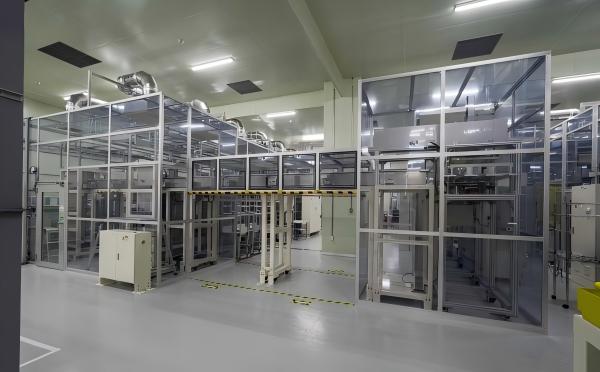

图 12 本田固态电池生产线
这一技术路线的摇摆，恰恰揭示了当前固态电池产业化的”混沌”状态：材料体系未最终定型，工艺和设备也必须随之探索和创新。中国设备厂商如先导智能、利元亨等，正凭借在锂电产线的深厚经验，与下游电池厂合作，反向定义和开发适用于固态电池的等静压或新型压制设备，推动其产业化落地。
未来的协同进化
固态电池的未来，远不止于等静压这一项工艺的突破，它是一场从材料到设备、从电芯到系统的全面协同进化。
首先，在电池制造本身，干法电极工艺被视为与等静压技术高度互补的另一项关键创新。它无需使用溶剂，直接将活性材料、导电剂和固态电解质粉末混合后压制成电极，不仅能简化流程、降低成本，更避免了溶剂对敏感固态电解质（尤其是硫化物）的破坏。等静压技术正是干法电极实现极致致密化的理想后续工艺。

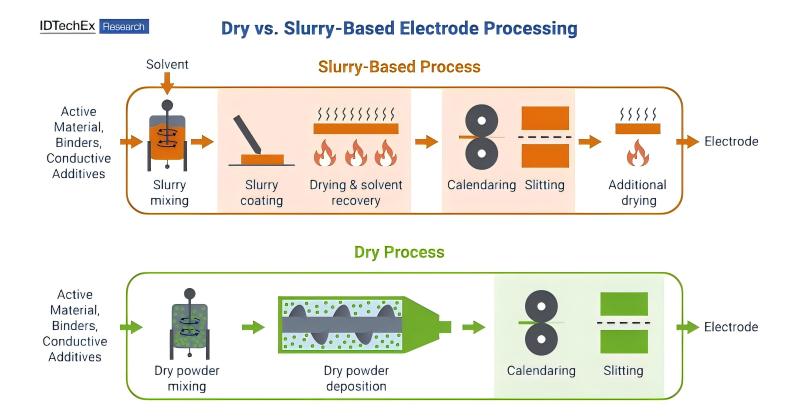

图 13 干法电极和湿法电极工艺图对比
其次，固态电池的研发与测试，催生了对新一代高端测试设备的迫切需求。未来的测试设备将朝着两个核心方向发展：
原位、多维度、工况模拟测试：如蔡司公司的InCycle Pro原位FIB系统，能够在施加可控压力（最高125 MPa）、调节温度（-100℃至100℃）的同时，对电池进行充放电并实时观测其微观结构（如界面裂纹、元素迁移）的变化。这种将”压力-温度-电化学-微观形貌”多物理场耦合的测试能力，对于理解等静压工艺的效果和优化参数至关重要。
.jpg "ZEEIS FIB-SEM(1).jpg")
图14 ZEEIS FIB-SEM
一体化、高通量材料评估系统：针对必须在惰性气氛手套箱内操作的硫化物等材料，HIOKI推出的粉末阻抗测试系统，可集成在手套箱内，同步完成粉末压制、厚度测量与阻抗谱分析，极大地提升了材料研发和工艺筛选的效率与安全性。NEWARE的便携式原位CV测试仪可轻松放入手套箱中进行电池CV测试。
图15 NEWARE原位CV测试仪
等静压技术作为当前解决固态电池固-固界面难题的核心工艺，正处于从传统应用向电池制造跨界融合的关键期。它的发展与优化，将与新材料体系的成熟、干法等新工艺的突破，以及高端原位测试设备的赋能紧密相连。只有当这一系列技术形成合力，共同解决成本、工艺和可靠性等问题，固态电池才能真正从实验室的样品，进入千家万户的电动汽车之中。据TrendForce预测，到2035年全球固态电池需求有望超过740GWh，为此，设备及技术需不断进行更高水平的迭代。
