前言：新威6系设备分为塔式机、模块机和Cell机（其中模块机和Cell机调试工具和方法一致）
1. 塔式机
1.1 塔式机的调试线组成
(1) 一条RS232转USB线，物料编码：A306-USB-RS232-UT880，简称UT880；
(2) 一个5位DB9母孔弯插连接头，物料编码：A209-DB9-5；
(3) 三条0.5mm²的导线，颜色分别为：红、黑、绿滚黄。导线的长度由客户处设备到调试电脑的距离而定。
注：RS232调试线和DB9连接头，出厂自带，随设备一起发货，三条导线需客户自行配置。

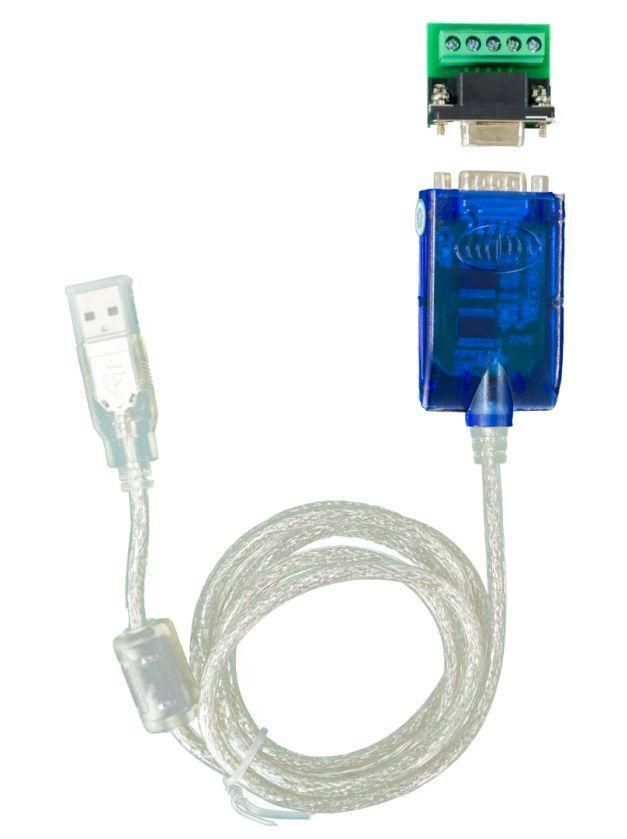

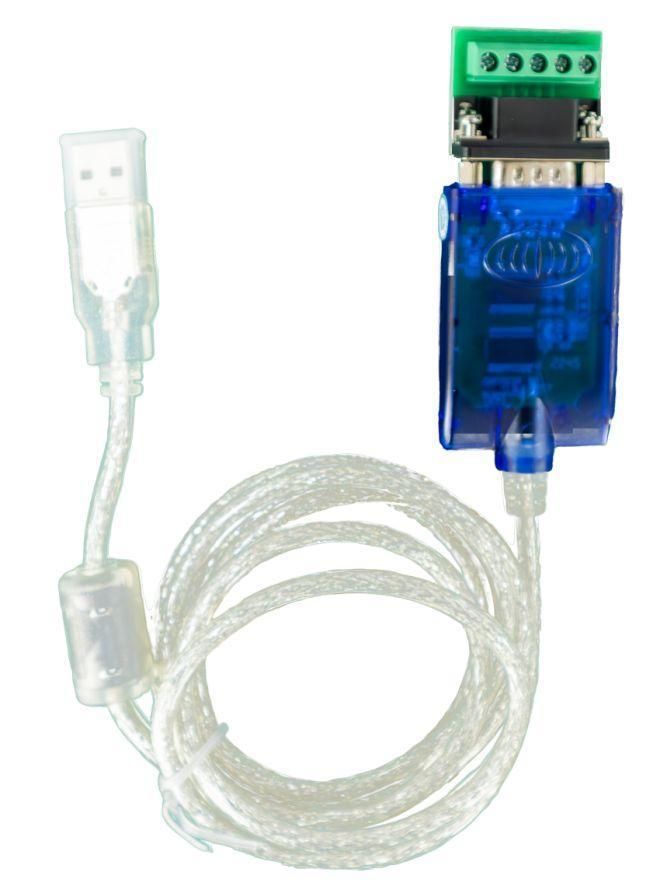

图1. RS232转USB调试线和5位DB9母孔连接器的实物参考图
1.2 塔式机调试线的连接线序及与设备的对接位置

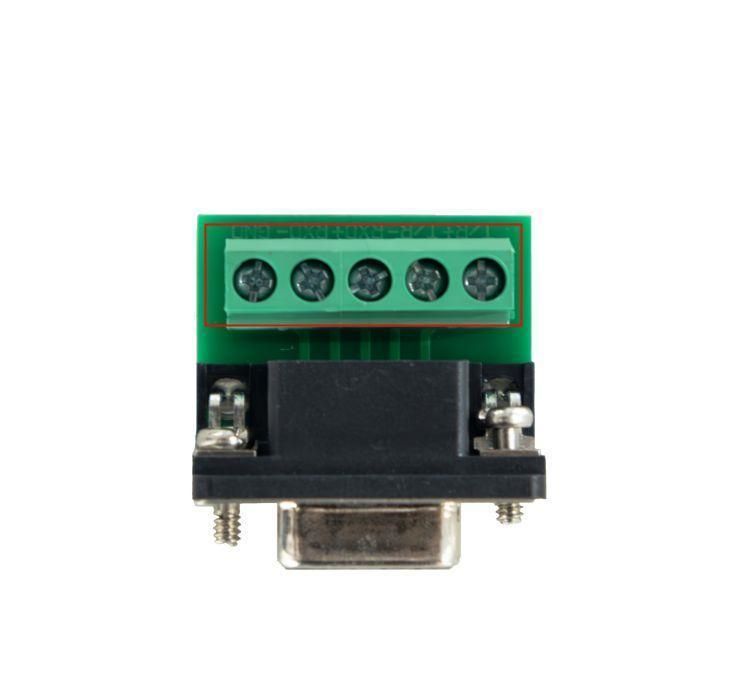

图2. DB9连接头实物参考图
如上图，DB9连接头的信号，自右向左依次是：T/R+、T/R-、RXD+、RXD-、GND。
1.2.1 RS232调试线的连接
如图2所示。
UT880和5位DB9连接头对接并紧固；
DB9连接头的T/R-端接红色线，RXD+接黑色线，GND接绿滚黄色线。
1.2.2 调试线与设备的连接

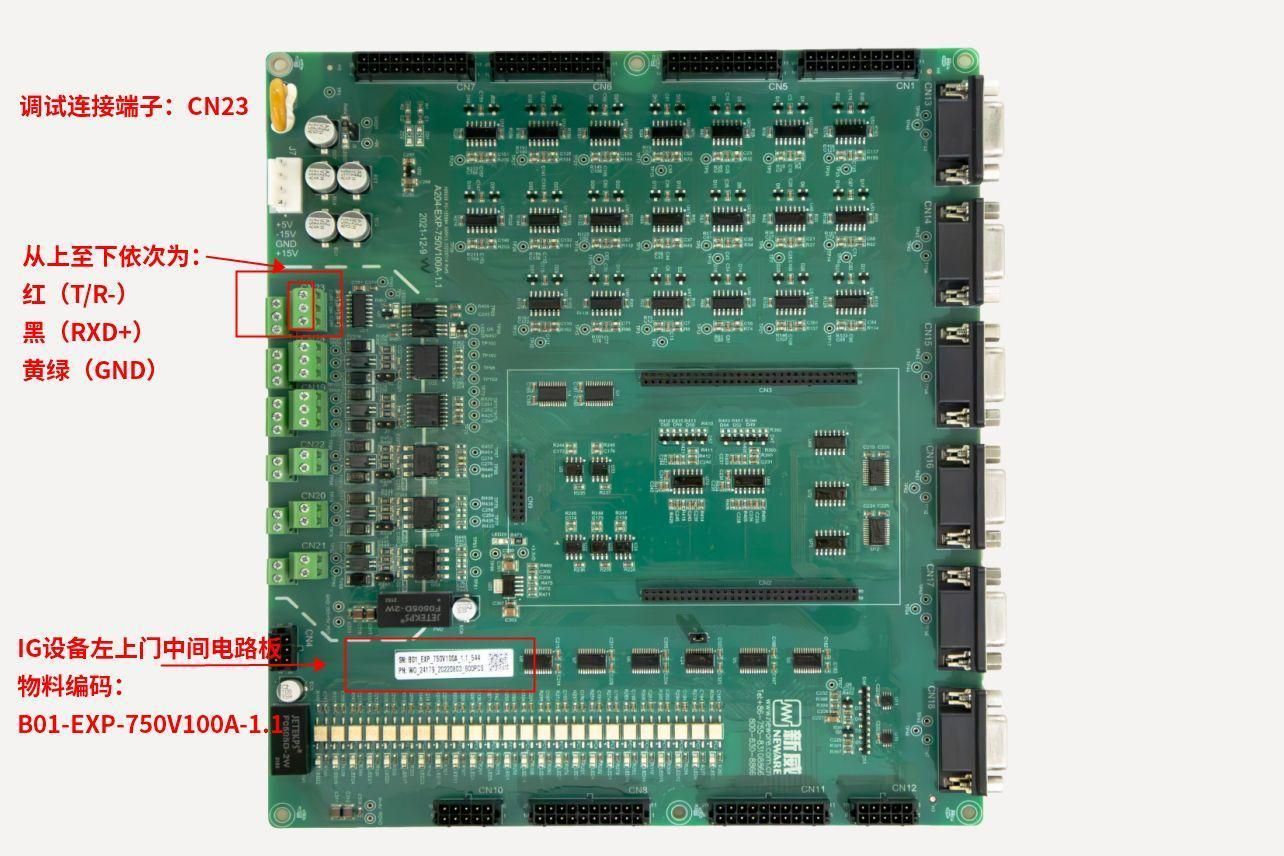

IG设备的左上门的中间的那块电路板，是控制底板，简称EXP板，物料编码：B01-EXP-750V100A-1.1。EXP左边有一个调试连接端子，丝印编号：CN23，CN23是6 Pin端子，其中端子的内外2 Pin是相通的（用万用表测量），所以是6 Pin端子，3个信号；
调试线的红色线接CN23的从上往下的第1脚，黑色线接CN23的第2脚，黄绿线接CN23的第3脚。
图3. EXP板实物参考图
2. 模块机和Cell机
2.1 模块机和Cell机调试线的组成
(1) 一条RS485转USB线，物料编码：A306-RS485-USB-UT-890A，简称UT890A；
(2) 一个5位DB9母孔弯插连接头，物料编码：A209-DB9-5；
(3) 一个脚间距5.08mm的3P端子，物料编码：A216-5.08-3P；
(4) 三条0.5mm²的导线，颜色分别为：红、黑、绿滚黄。导线的长度由客户处设备到调试电脑的距离而定。
注：RS485转USB线，DB9连接头，导线，需要客户自行配置，3P端子设备自带，出厂时就插在设备的调试口上。

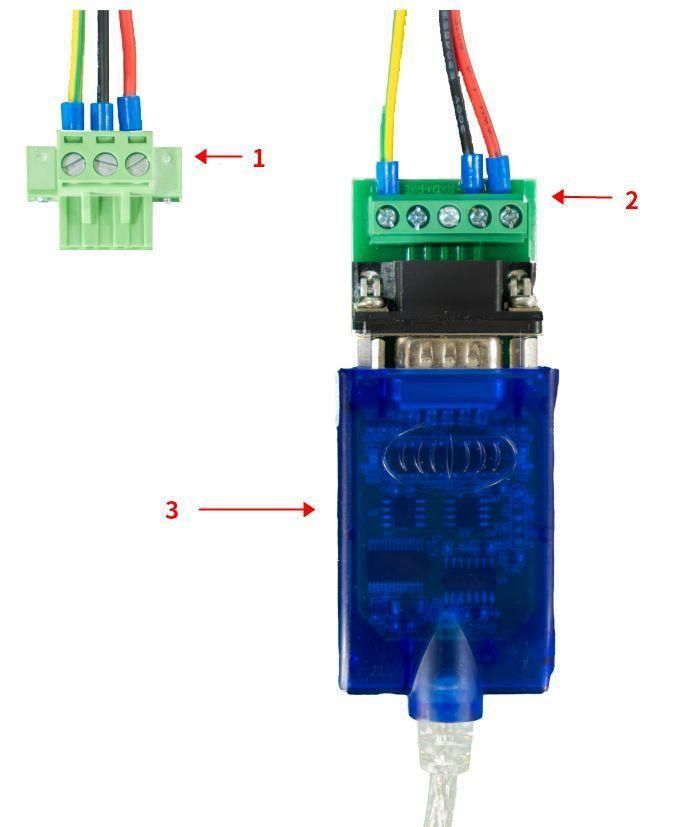

2.2 RS485 调试线的接线顺序
如图所示根据图中序号：
序号1为3P端子：A216-5.08-3P；
序号2为5位DB9连接头：A209-DB9-5；
序号3为RS485转USB-RS485-USB-UT-890A。
连线方式：
3P端子，接口朝下，自右向左导线顺序：红色、黑色、黄绿色
DB9连接头，从右边开始：
1脚，T/R+，接红色线；
2脚，T/R-，接黑色线；
5脚，GND，接黄绿色线。
图4. RS485调试线实物参考图

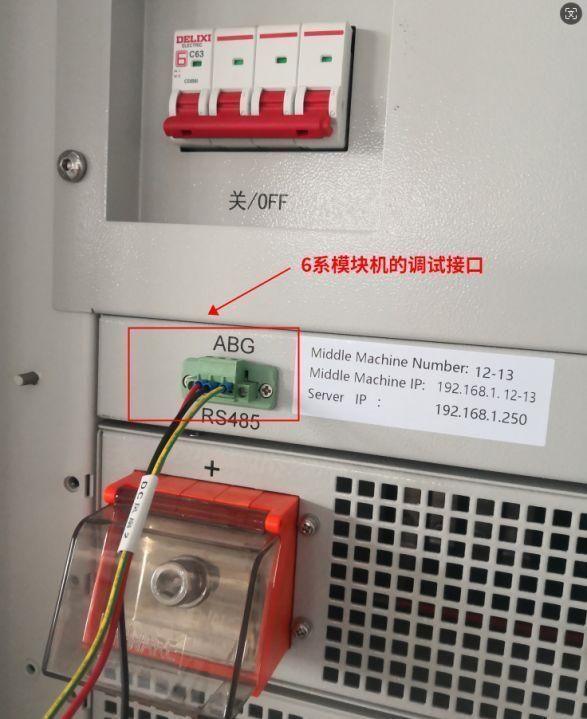

2.3 调试线与设备的接线位置
如下图所示。
图5. 接线位置实物参考图
2.4 注意事项

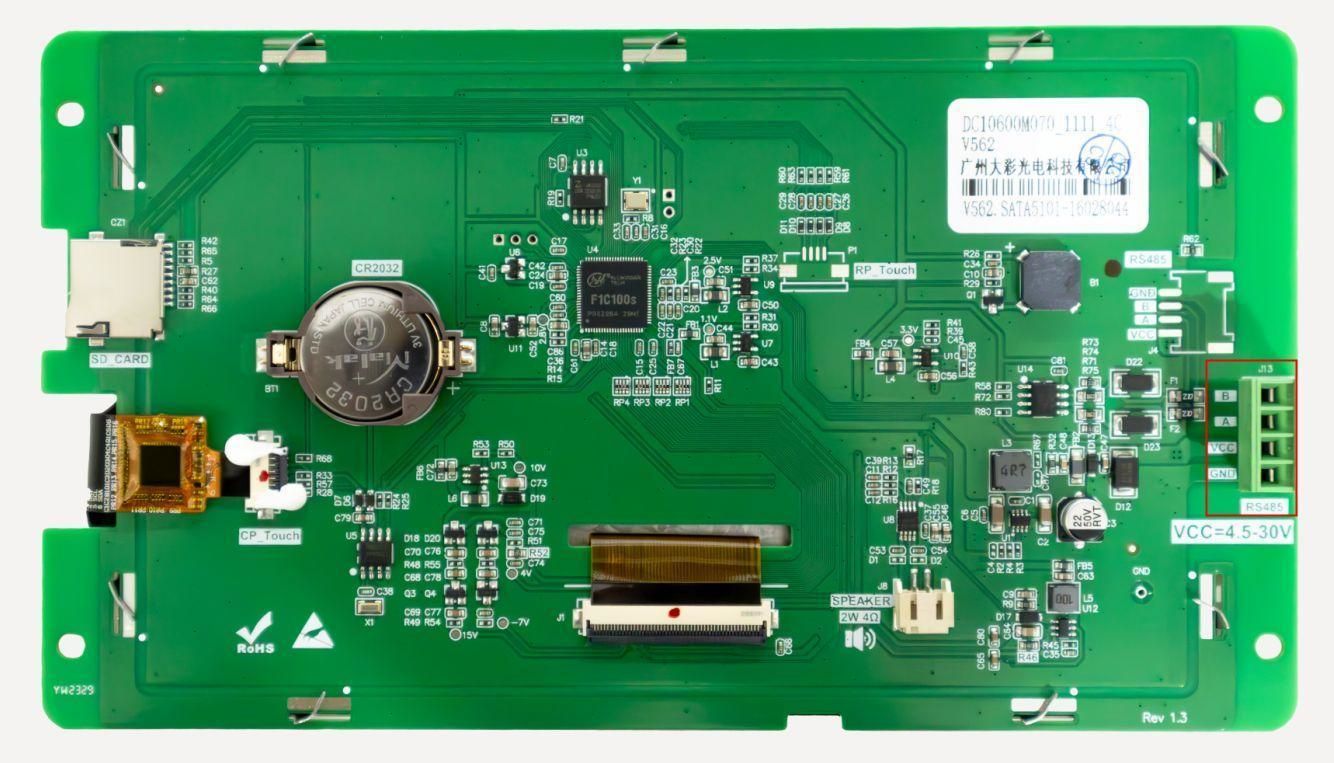

需要把设备的侧门板打开，把触摸屏的信号线拔掉（调试完成后还原）。
图6. 实物参考图
