1. 手动校准电流
1.1 电源线连接

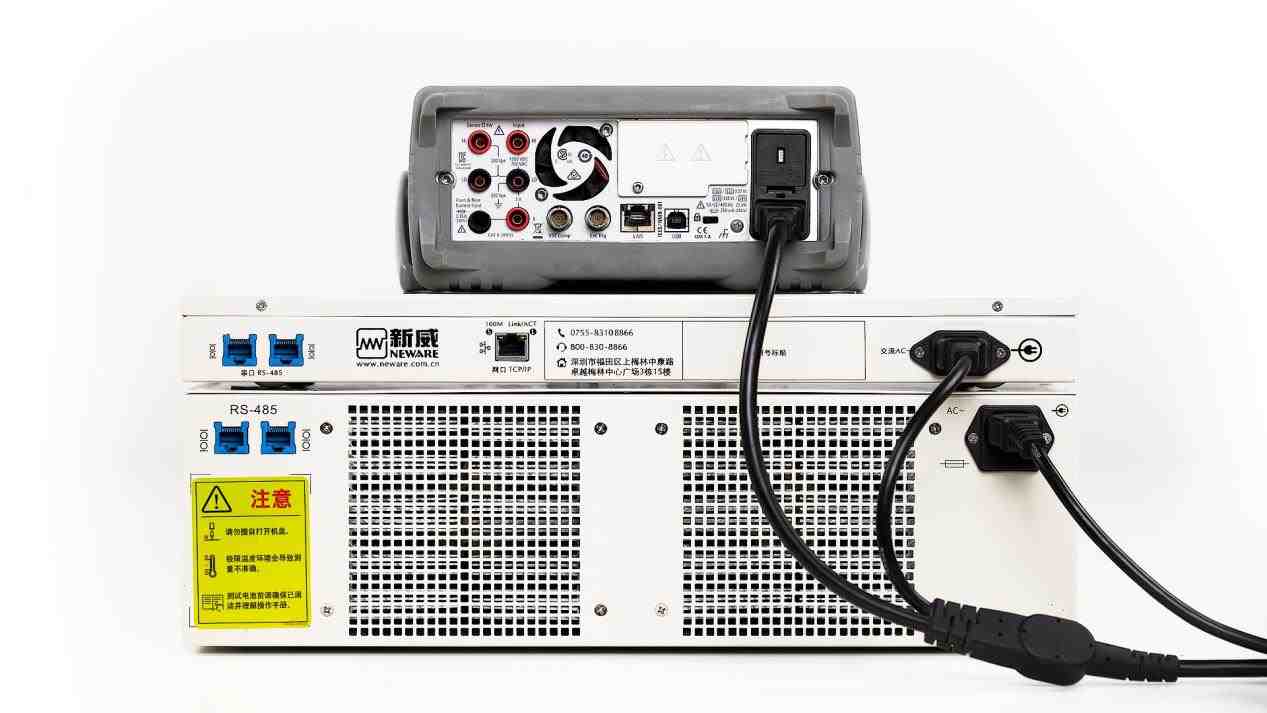

首先连接万用表、中位机、电池测试设备电源线，接线方式如图1所示。
图1
1.2 连接网线

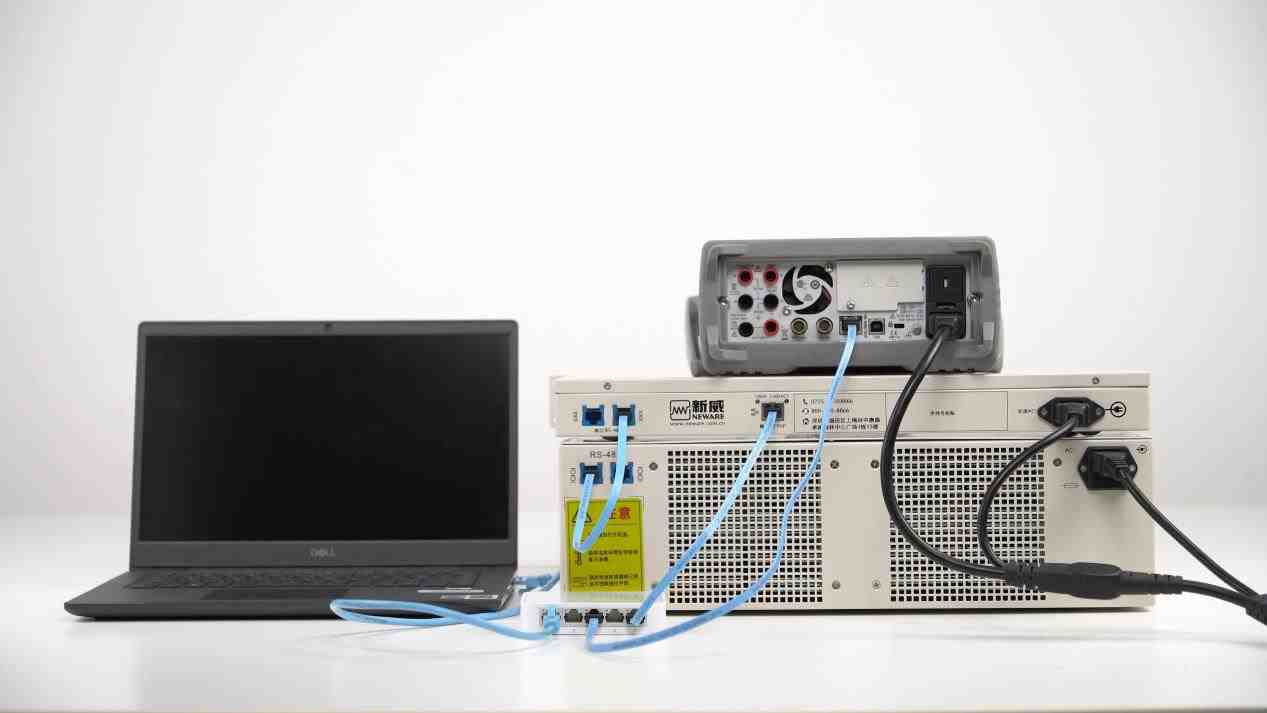

使用网线将中位机连接到下位机，中位机连接到交换机，万用表连接到交换机，最后用网线将交换机连接到电脑，连接方式如图2所示。
图2
1.3 连接万用表与下位机
将夹具接到下位机并拧紧，万用表只能过10A电流，因此校准电流时需外接一分流器。需将航插线另一端鳄鱼夹取下，并焊接线圈，将电流正极、电压正极、电流负极、电压负极采样线分别接到分流器斜对角的定位孔内，并用螺丝锁住。将分流器的两个连接端子分别焊接鳄鱼夹，并连接到万用表的正负极探针。

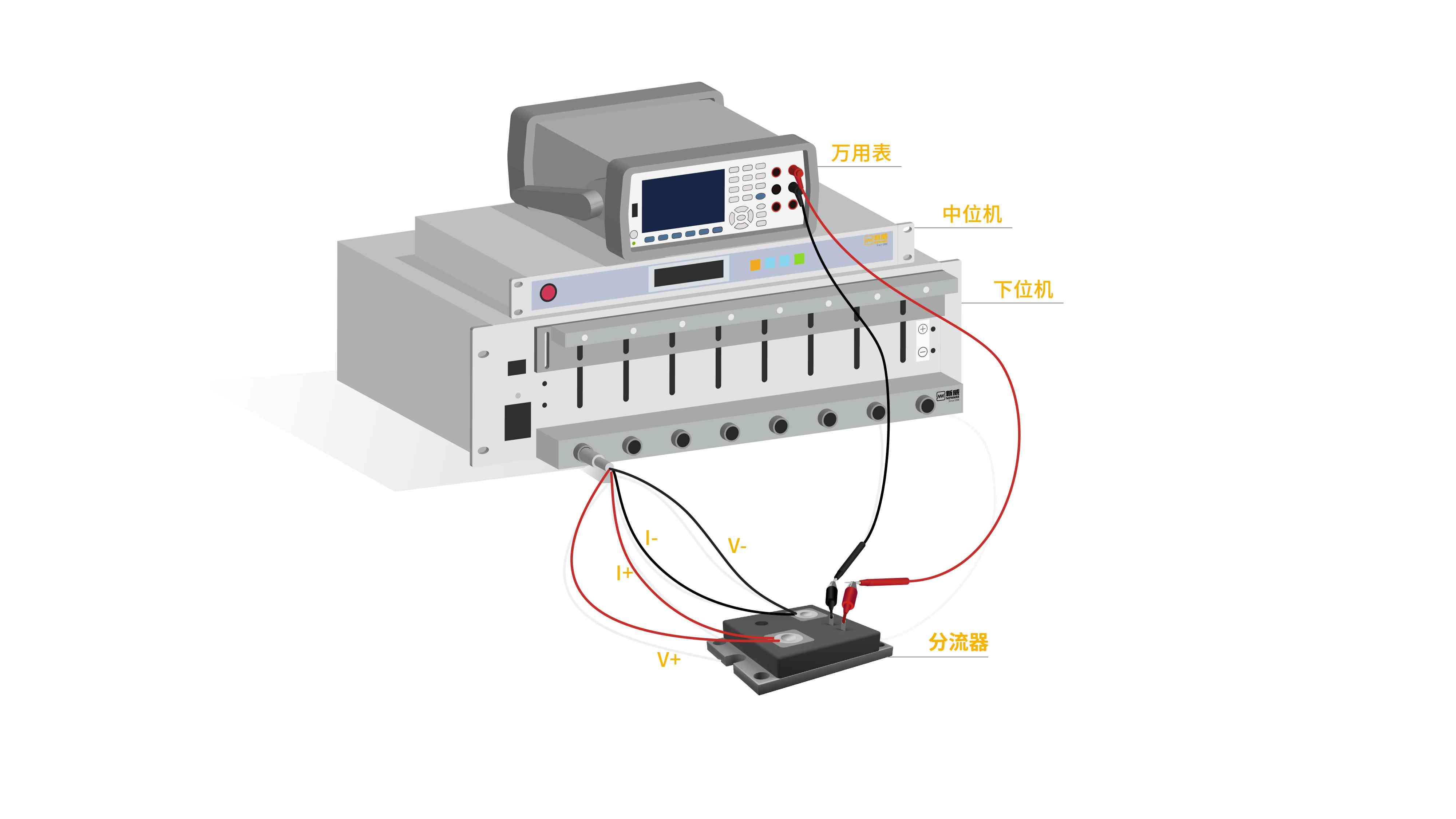

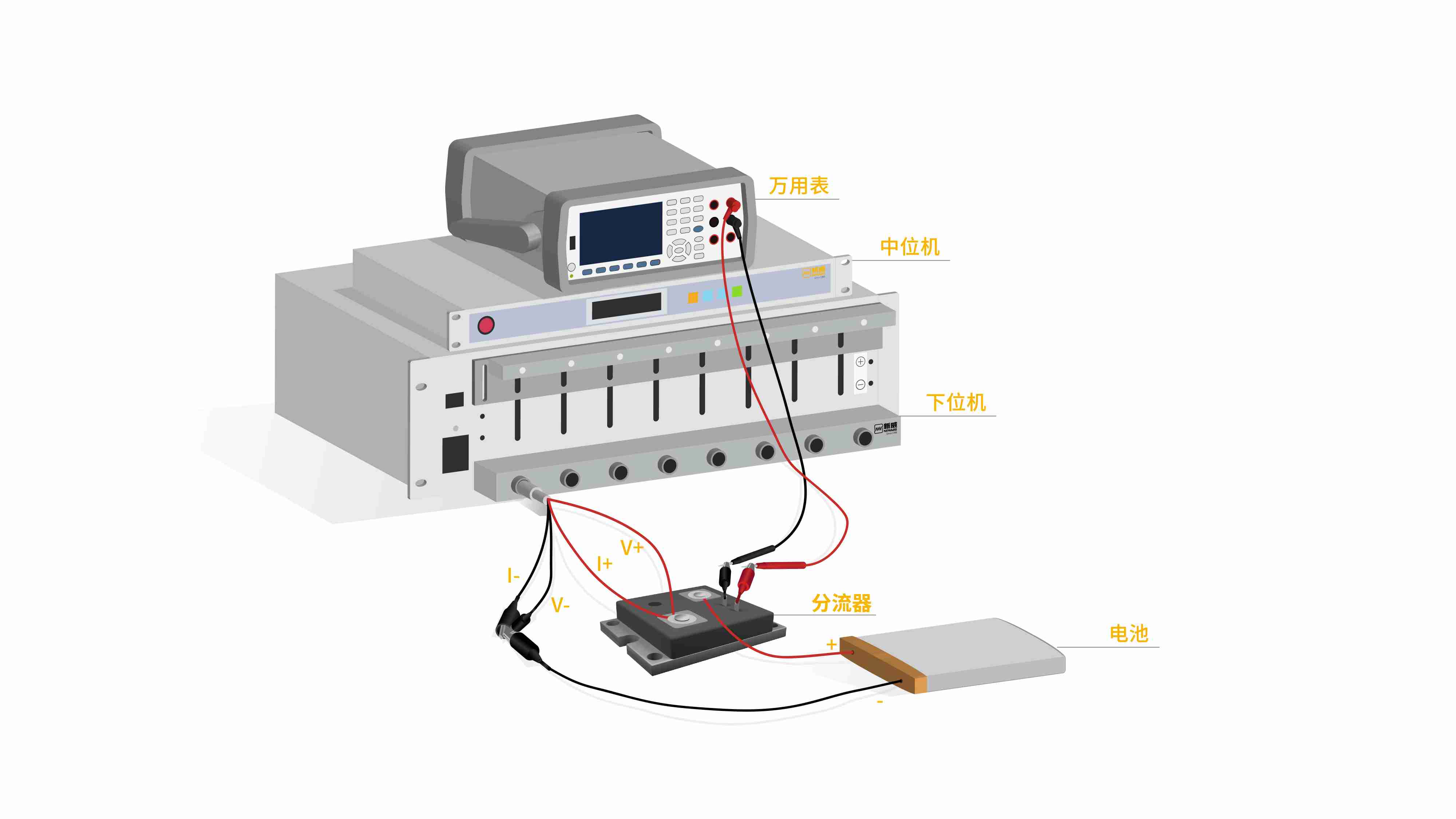

首先校准CC（mA），具体接线方式如图3所示。
图3
1.4 启动设备及查看万用表IP

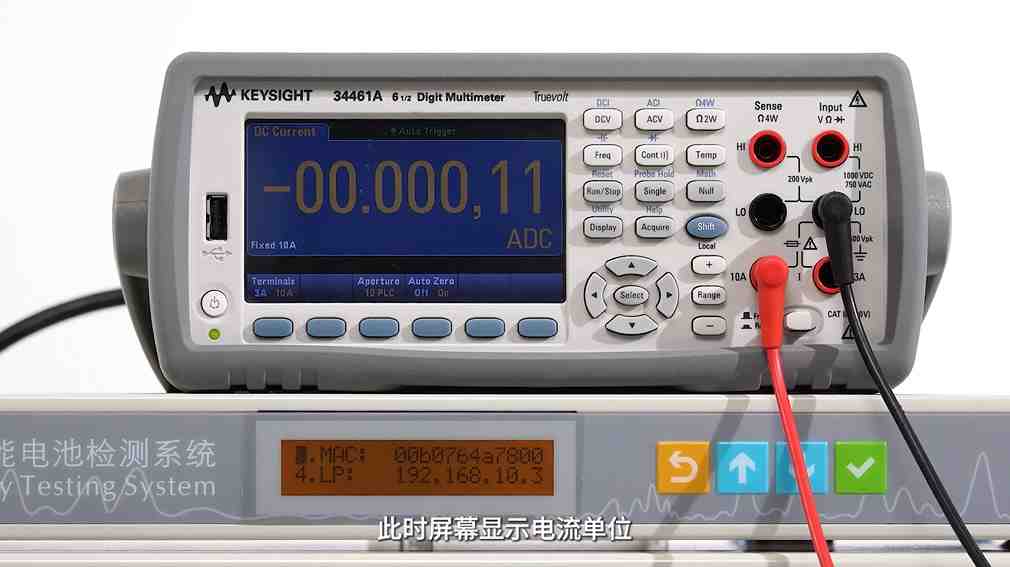

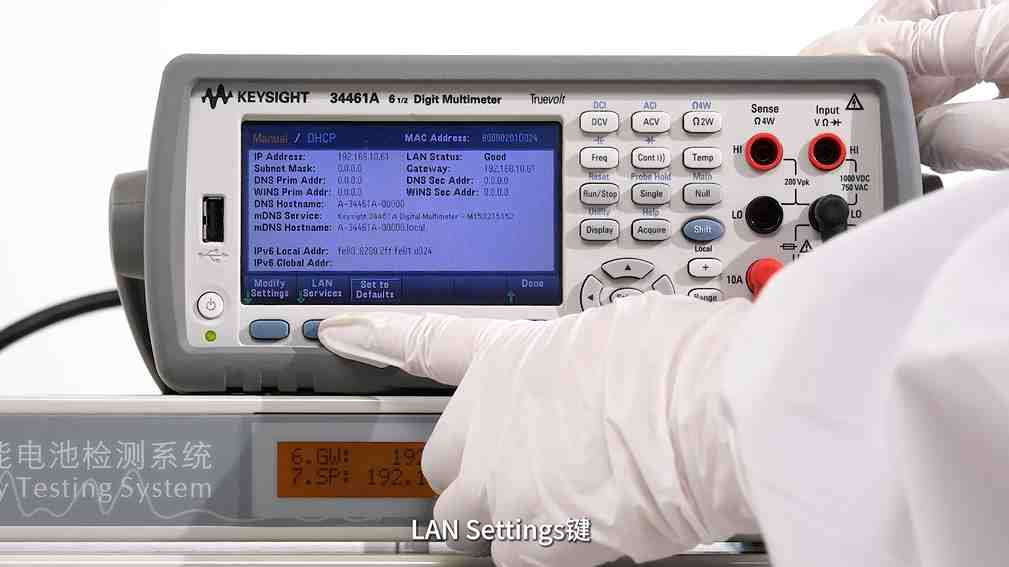

将设备通电后，依次启动下位机、中位机、万用表。然后点击Shift键盘、Display键、I/O键、LAN Settings键，即可查看万用表IP地址（图4）。按Shift键和DCV键，切换成DCI模式，此时屏幕显示电流单位（图5）。
图4
图5
1.5 电脑常规设置
1.5.1 关闭保护和防火墙

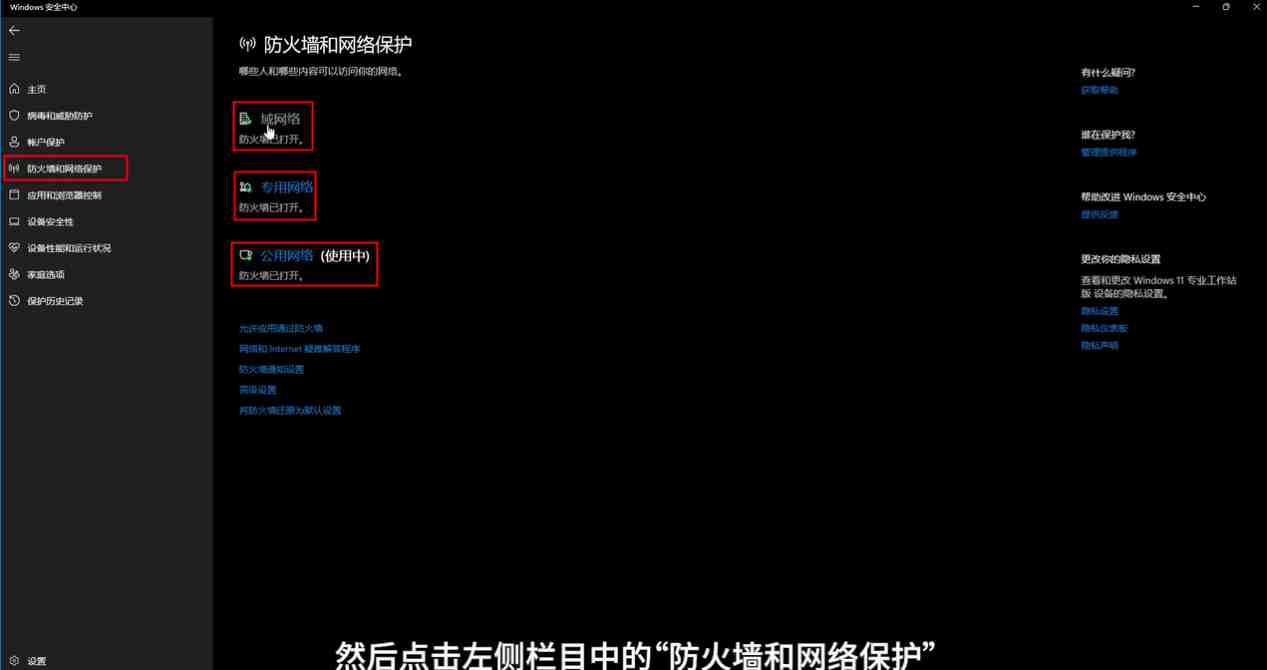

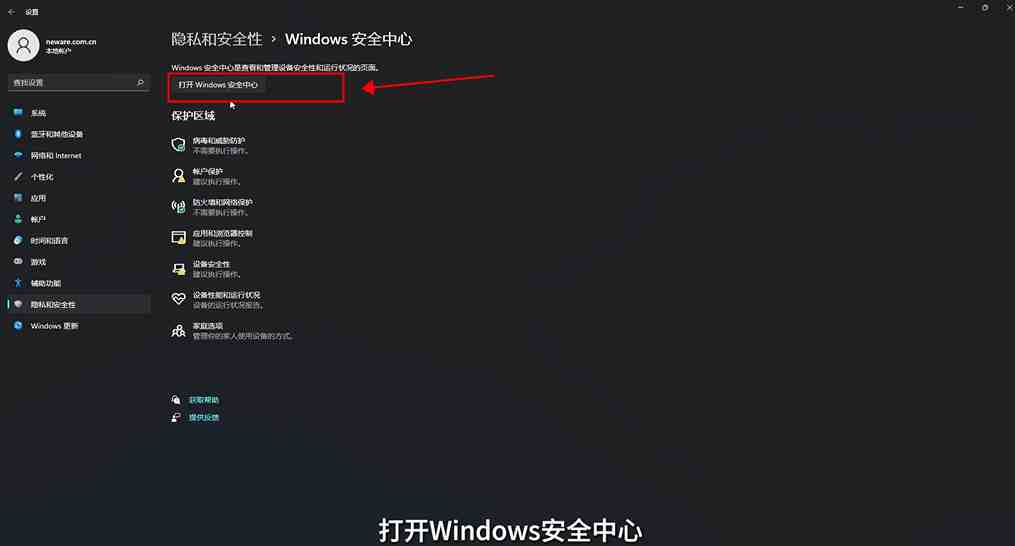

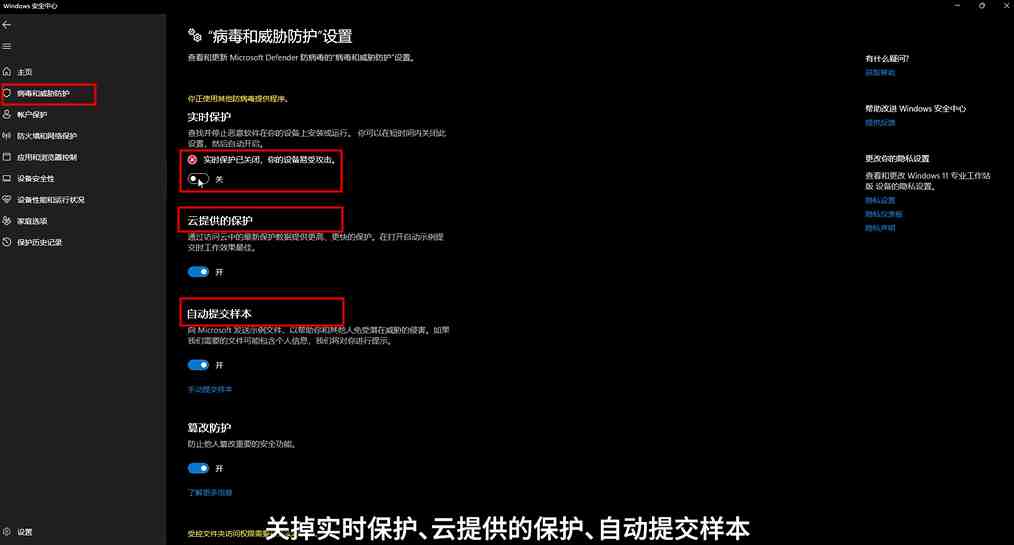

关闭系统防火墙，打开设置 找到隐私和安全性，进入Windows安全中心，找到“病毒和威胁防护”设置下的管理设置。关掉实时保护、云提供的保护、自动提交样本。然后点击左侧栏目中的“防火墙和网络保护”，关掉域网络、专用网络、公用网络（图6-8）。
图6
图7
图8
1.5.2 设置电脑IP

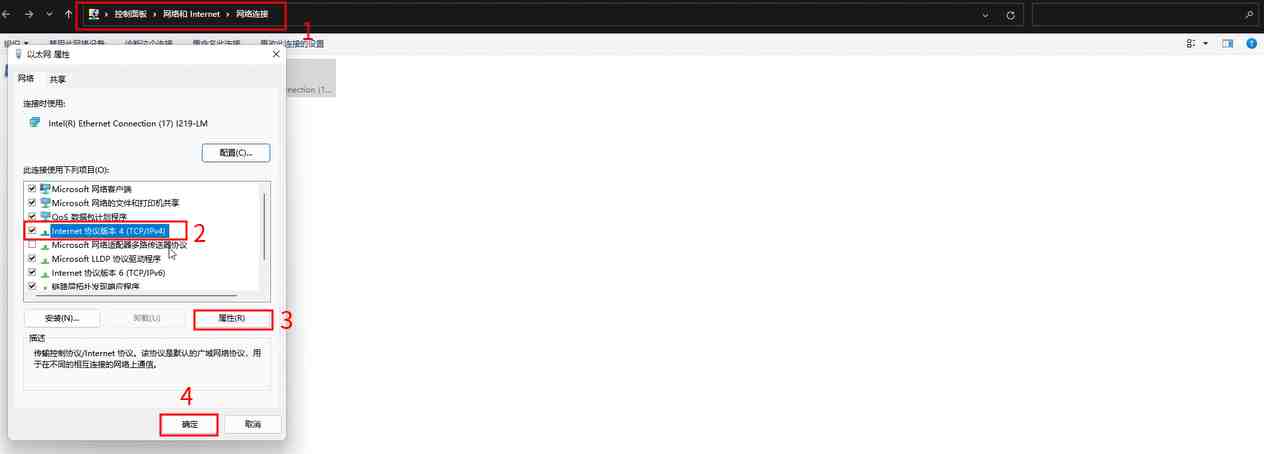

进入控制面板，点击网络和Internet，进入网络和共享中心，点击左侧栏目中的“更改适配器设置”。右键点击以太网，点击属性，选中Internet协议版本4（TCP/IPv4）项目（图9）。
图9

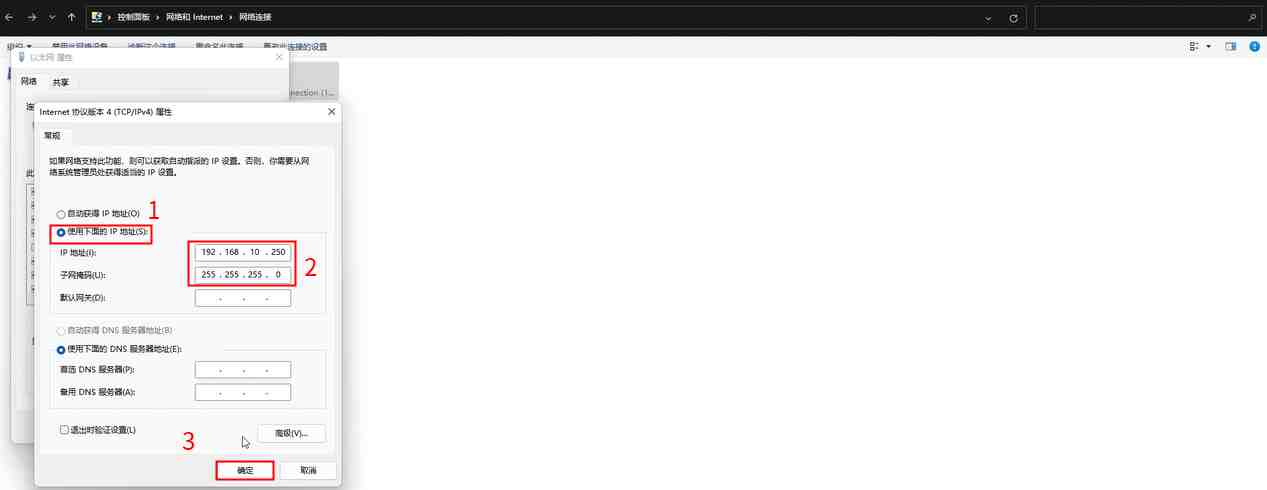

点击属性，选择“使用下面的IP地址”，手动输入IP地址：192.168.10.250，此处IP地址与中位机服务器IP地址保持一致（图10）。点击子网掩码输入框，自动识别掩码地址，点击确定，点击关闭。
图10
1.6 软件操作指导
1.6.1 用户登录及通道映射

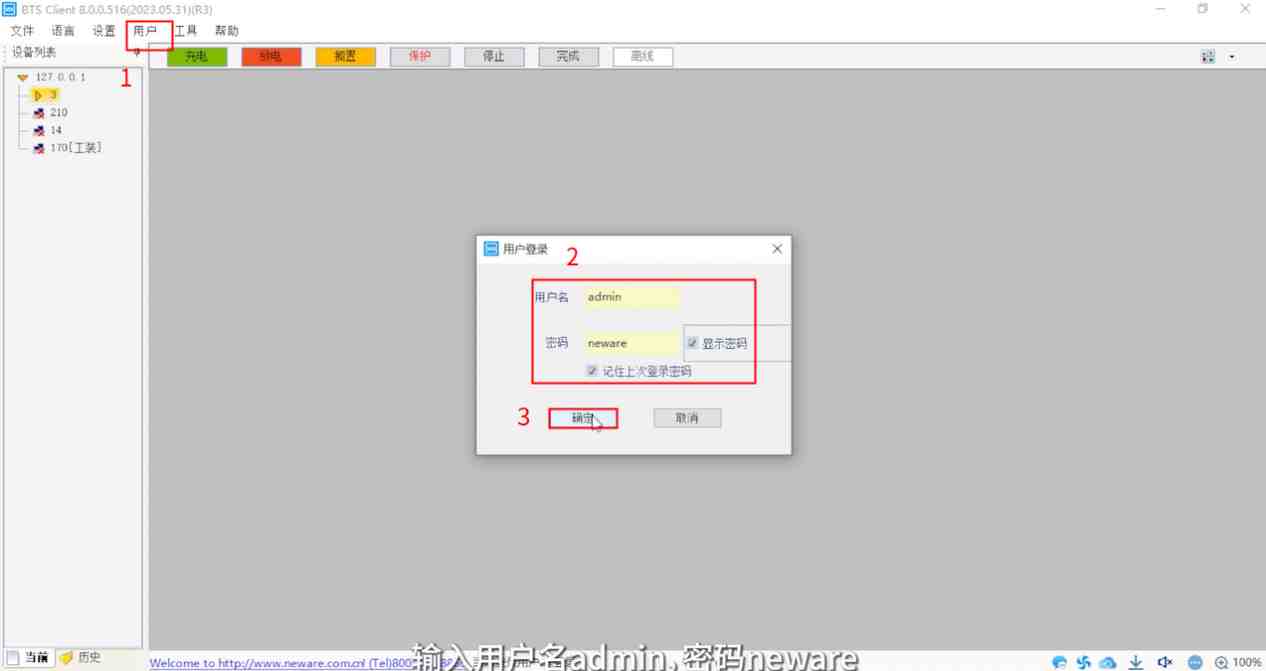

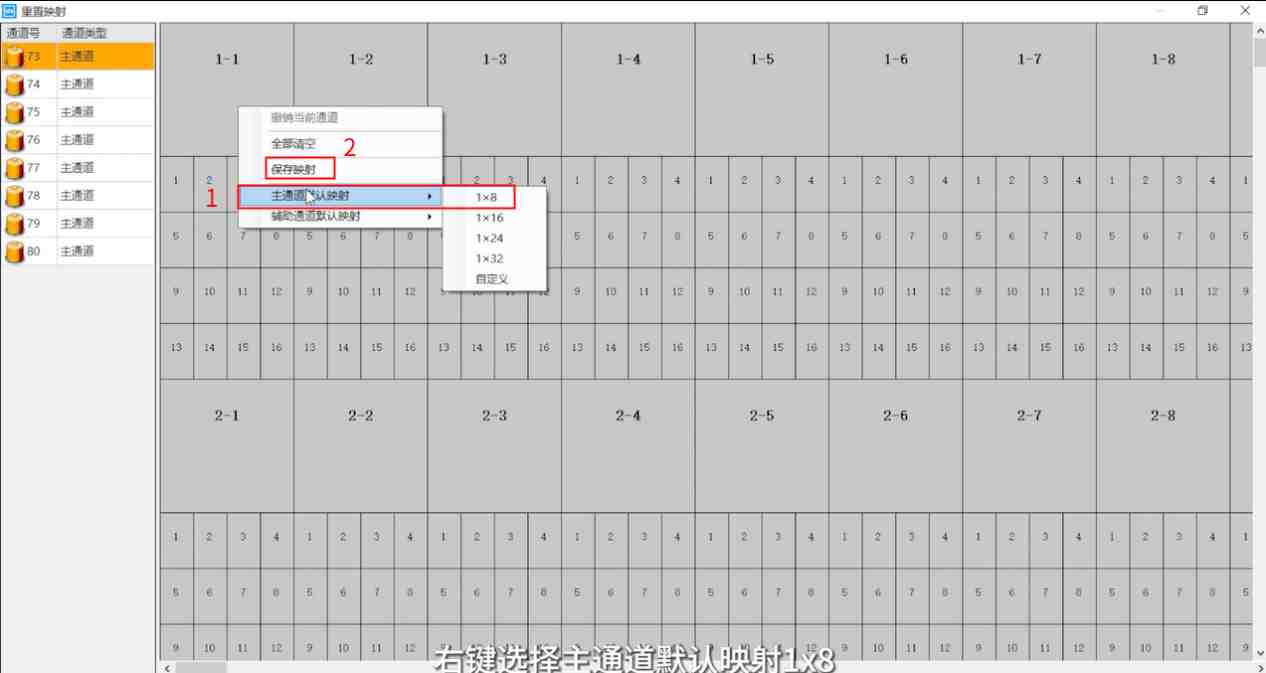

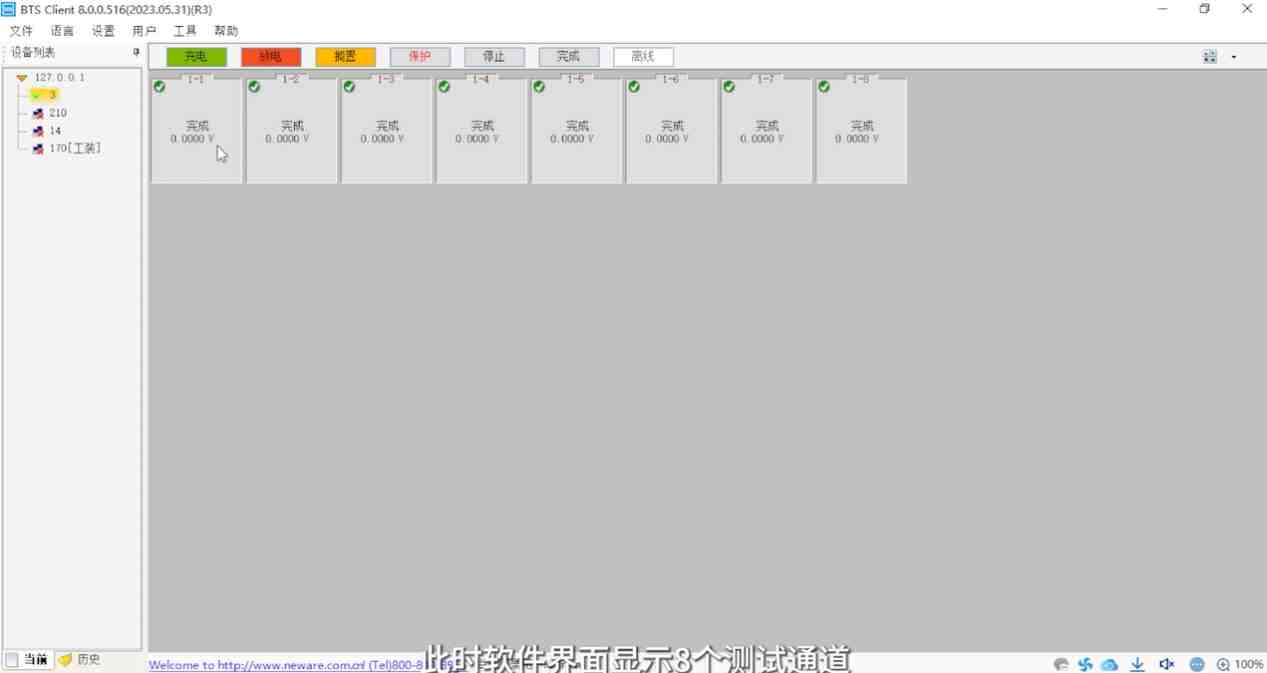

进入BTS软件，点击页面上方的“用户”，选择“用户登录”，用户名：admin，密码：neware（图11），点击确定。在空白区右键选择“重置映射”，右键选择“主通道默认映射1x8”，随后右键“保存映射”（图12），此时软件界面显示8个测试通道（图13）。
图11
图12
图13

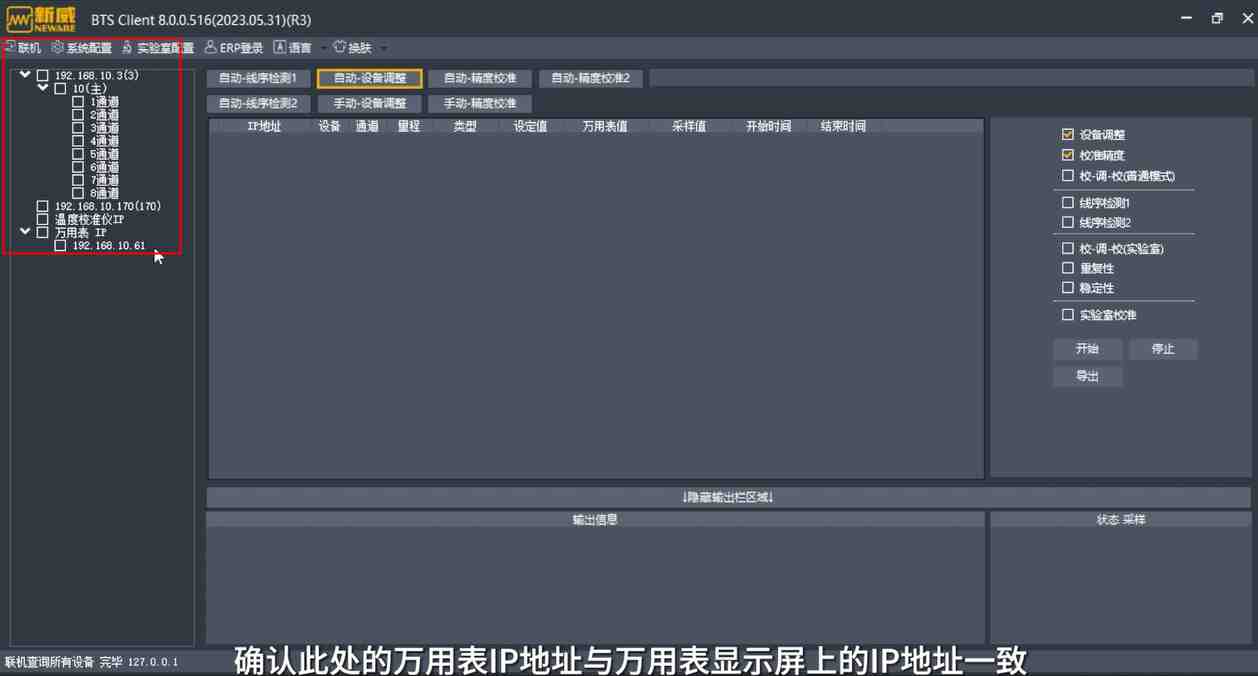

点击页面上方“工具”，选择“校准”，点击“联机”，左侧栏目中会显示通道和万用表IP确认此处的万用表IP地址与万用表显示屏上的IP地址一致（图14）。注意：若不显示万用表IP，则可退出该页面后重新进入校准并联机。
图14

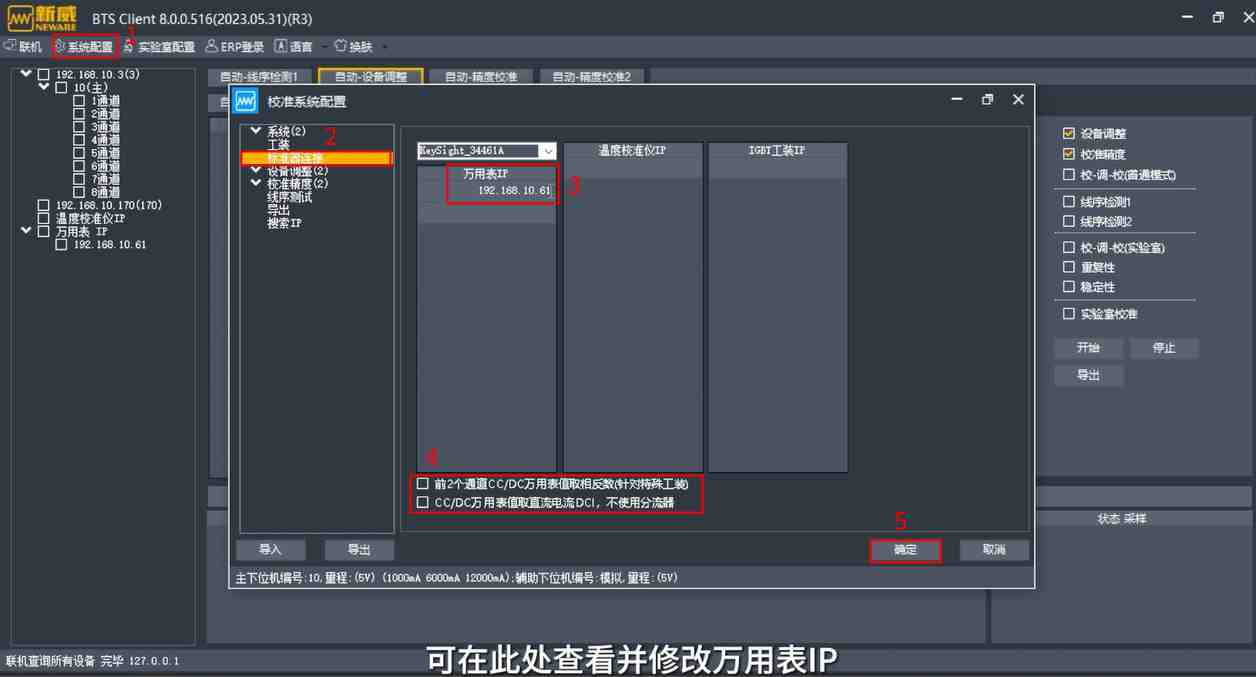

点击系统配置，选择标准器连接。可在此处查看并修改万用表IP，确认以下两个选项未勾选（图15），然后点击确认。
图15
1.6.2 校准CC(mA)
选择“手动-设备调整”，然后选中需要校准的通道（此处演示的为通道1）。此处为校准电流，所以双击选中“CC(mA)”选中成功后会选项前会显示黄色箭头，然后点击开始。

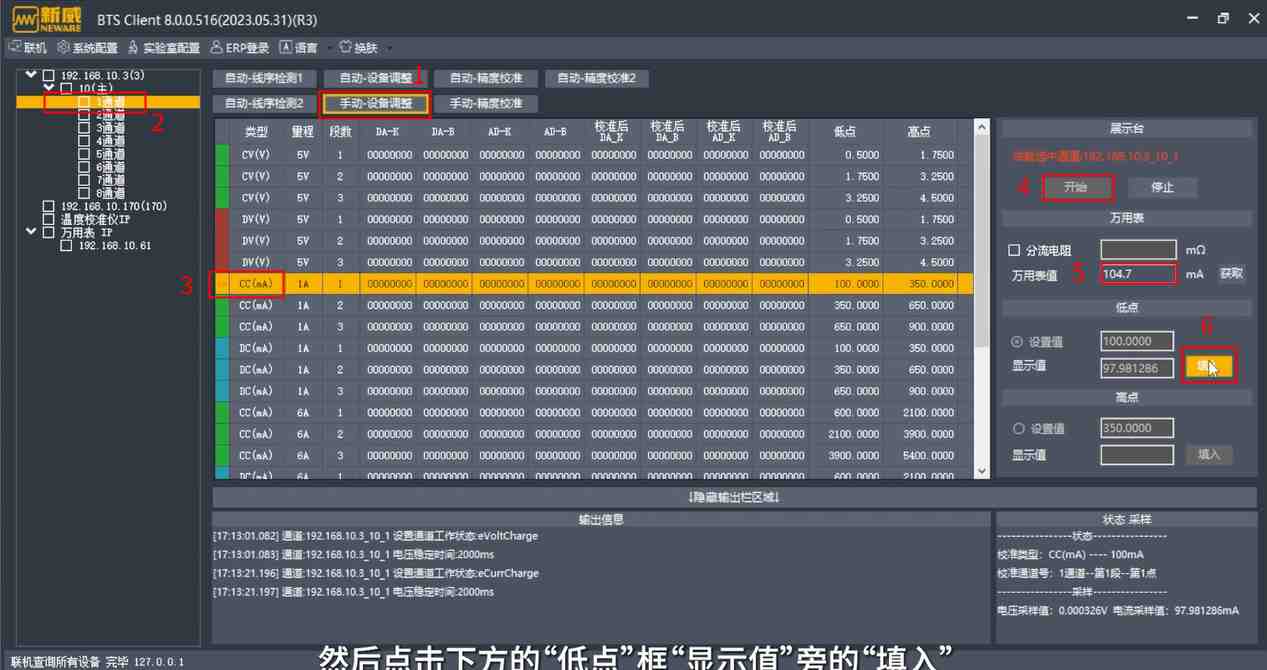

将此时的万用表读数输入到“万用表值”框，注意换算单位。然后点击下方的“低点”框“显示值”旁的“填入”（图16）。

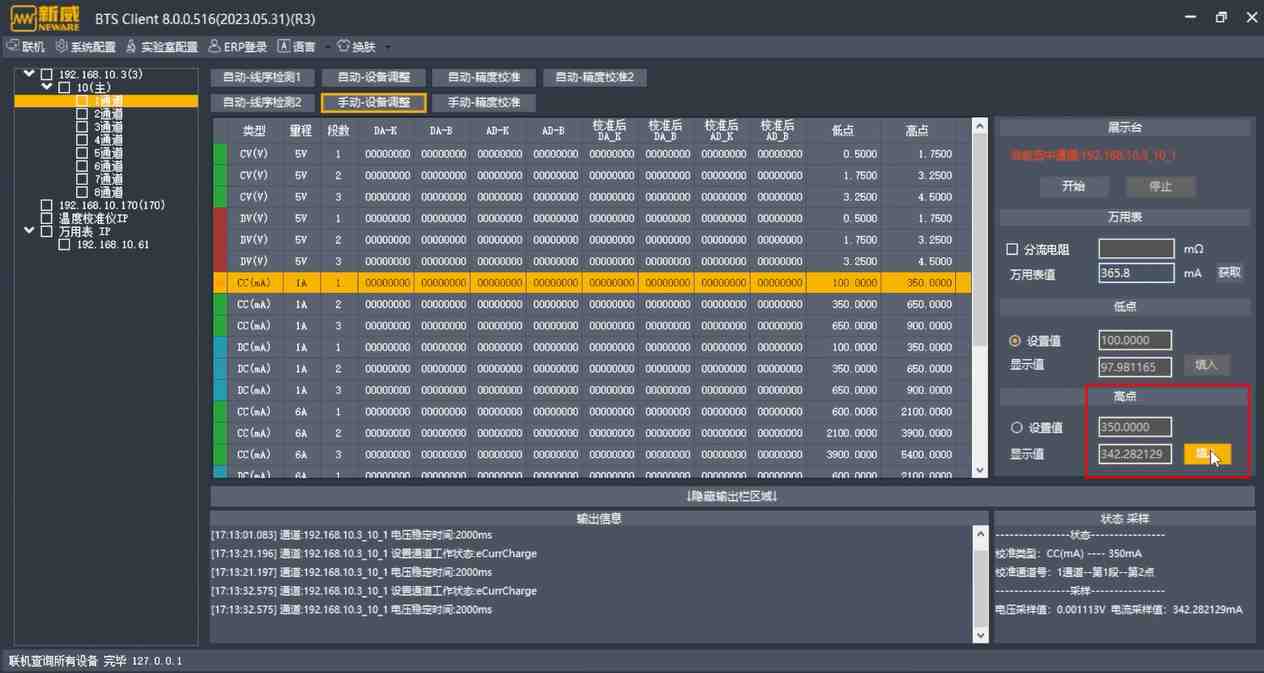

然后再点击开始，再将此时的万用表读数输入到“万用表值”框，点击下方的“高点”框“显示值”旁的“填入”（图17）。依次进行各量程校准，重复上述操作，并完成所有项目校准。
图16
图17
1.6.3 校准DC(mA)
设备不带负电源时，校准DC(mA)时需多外接一个电源，设备序列号含“F”表示设备已带负电源，反之不带。硬件连接方式如图18所示，软件操作与校准“CC(mA)”相同。
图18
2. 手动校准电压
2.1 更换接线

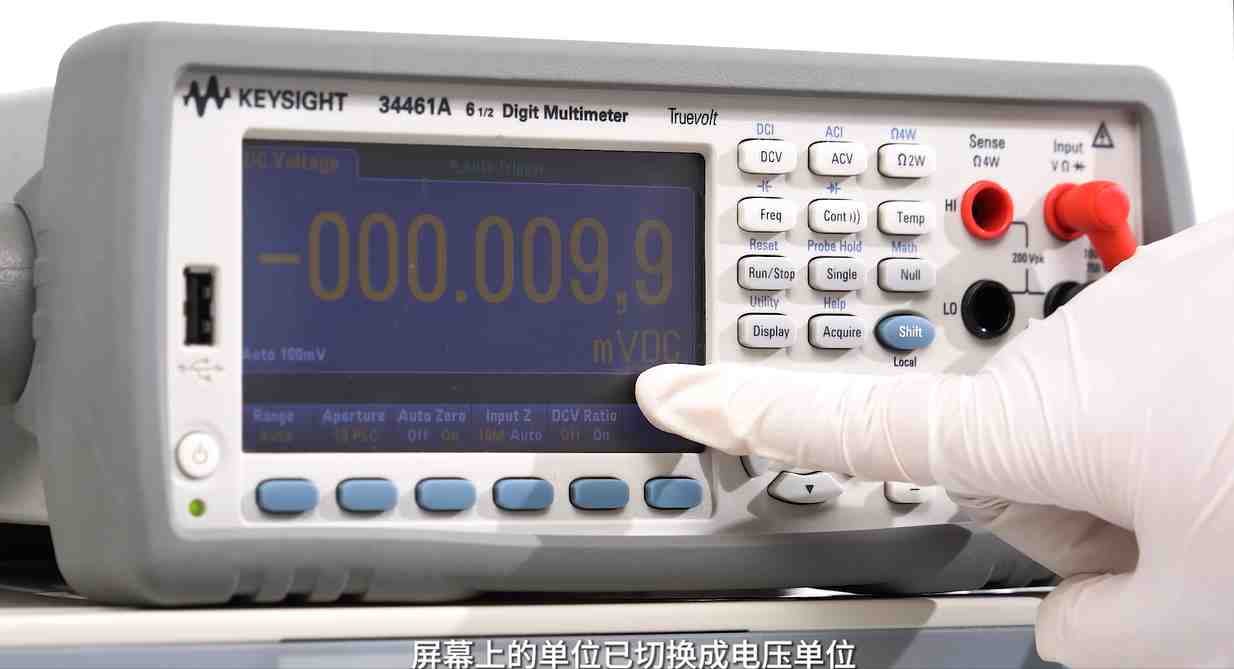

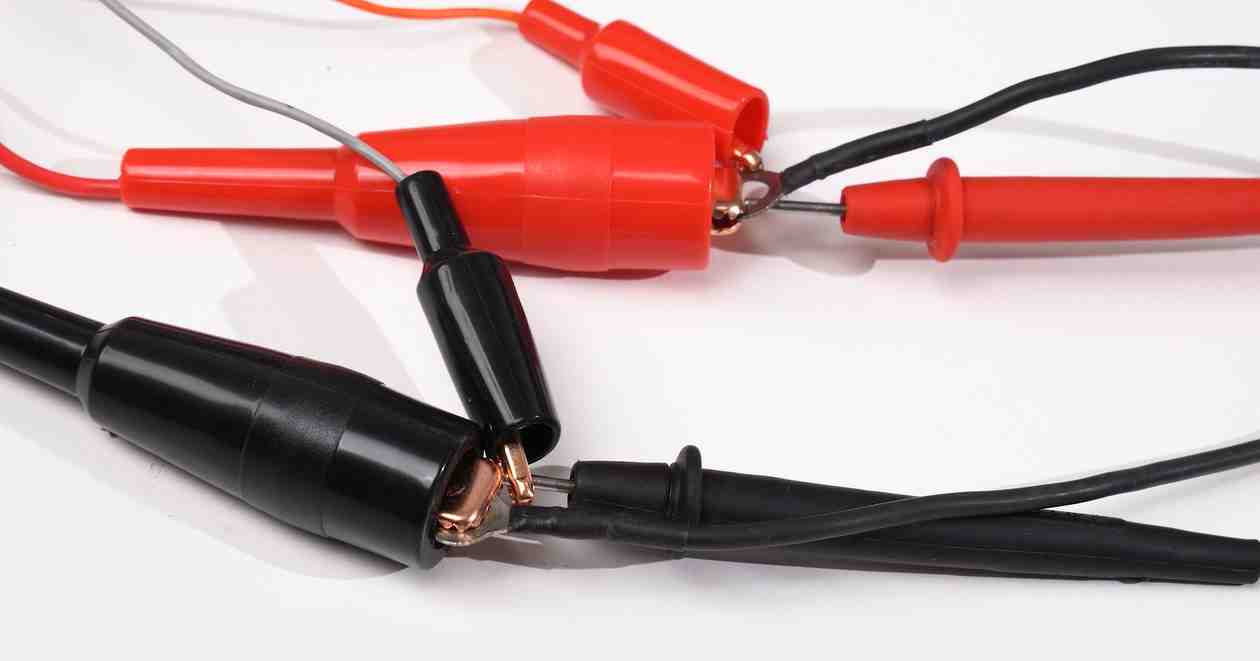

电源线和网线连接方式保持不变。将万用表上的红色线换到Input孔，然后外接一个水泥电阻，将电流电压鳄鱼夹分别夹住水泥电阻两端和万用表的正负极探针（图19）。然后将DCI模式切换成DCV模式，屏幕上的单位已切换成电压单位（图20）。
图19
图20
2.2 BTS软件操作指导
2.2.1 校准CV(V)

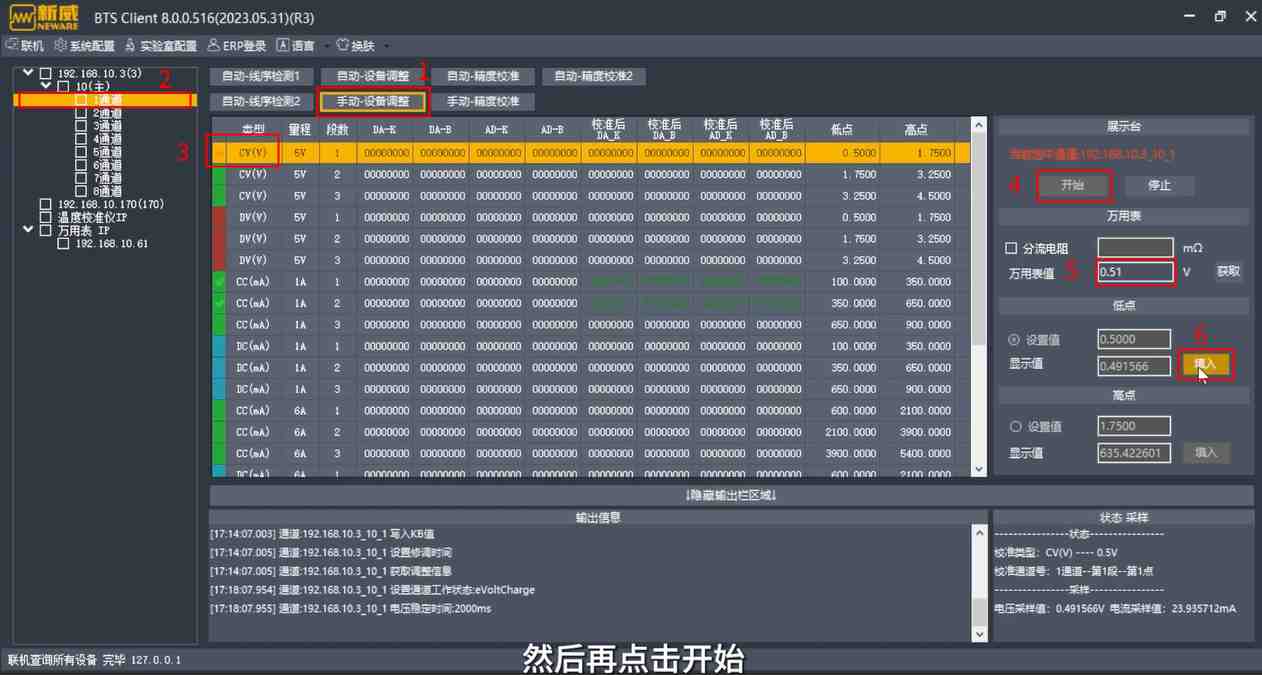

选择“手动-设备调整”，选中需要校准的通道（此处演示的为通道1），此处为校准电压，所以双击选中“CV(V)”项。然后点击开始。将此时的万用表读数输入到“万用表值”框，注意单位，然后点击下方的“低点”框“显示值”旁的“填入”（图21）。
然后再点击开始，再将此时的万用表读数输入到“万用表值”框，点击下方的“高点”框“显示值”旁的“填入”，重复上述操作，并完成所有项目校准。
图21
2.2.2 校准DV(V)

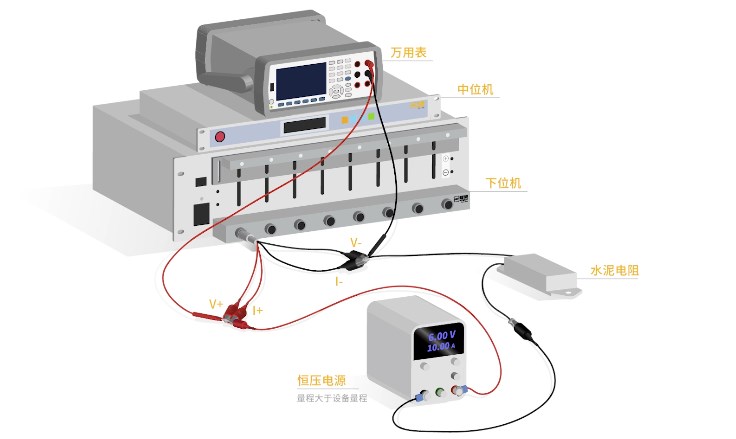

校准DV(V)，需要串联一恒压电源，连接方式如图22所示，软件操作与校准“CV(V)”相同。
图22
3. 导出数据

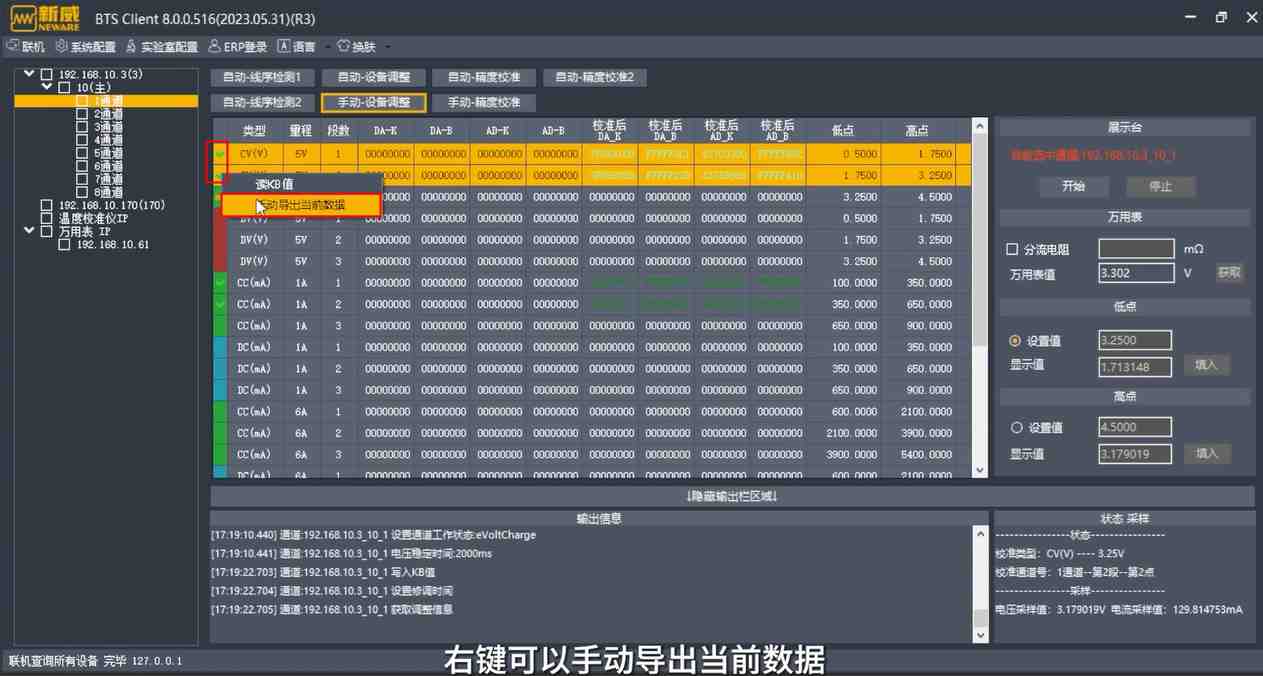

选中已完成项目，点击右键可手动导出当前数据，“类型”前显示绿勾，证明该项目已完成校准（图23）。
图23
