1. 设备连接
1.1 电源线连接

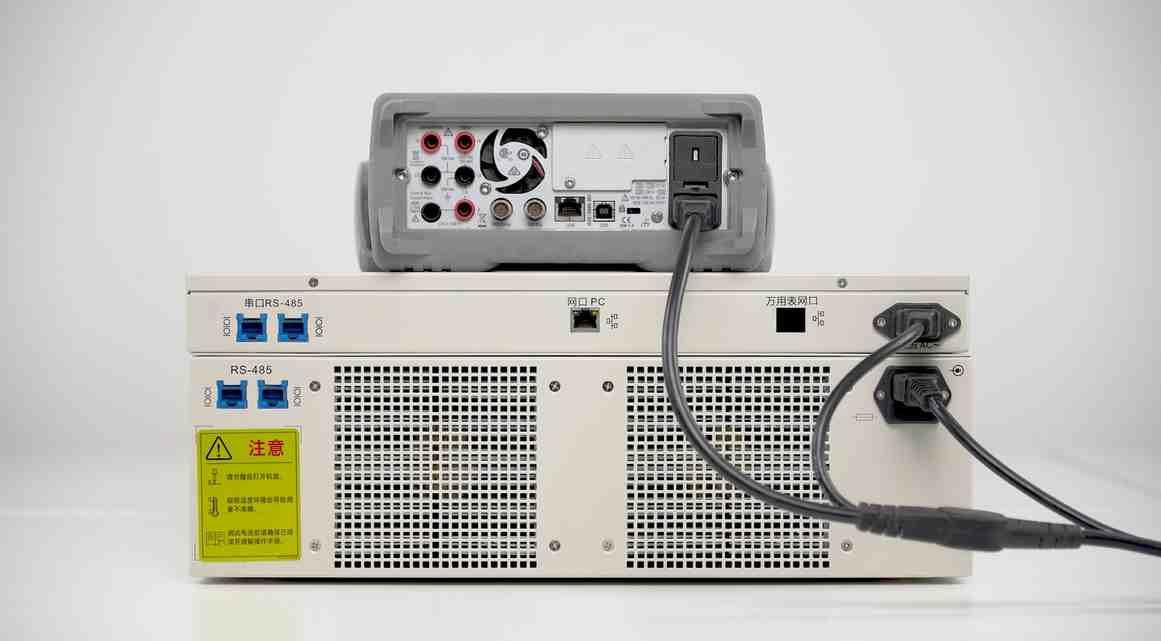

首先连接万用表、自动校准工装、电池测试设备电源线，接线方式如图1所示。
图1
1.2 连接网线

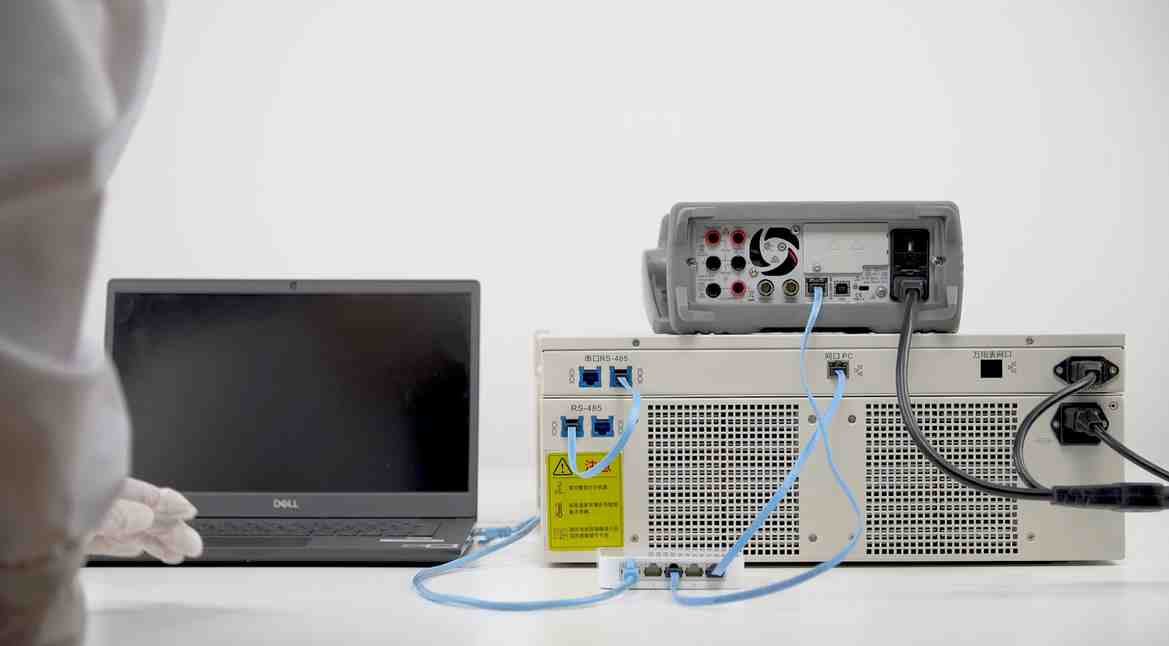

使用网线将校准工装（自带中位机）连接到下位机，校准工装连接到交换机，万用表连接到交换机，最后用网线将交换机连接到电脑，连接方式如图2所示。
图2
1.3 连接校准工装

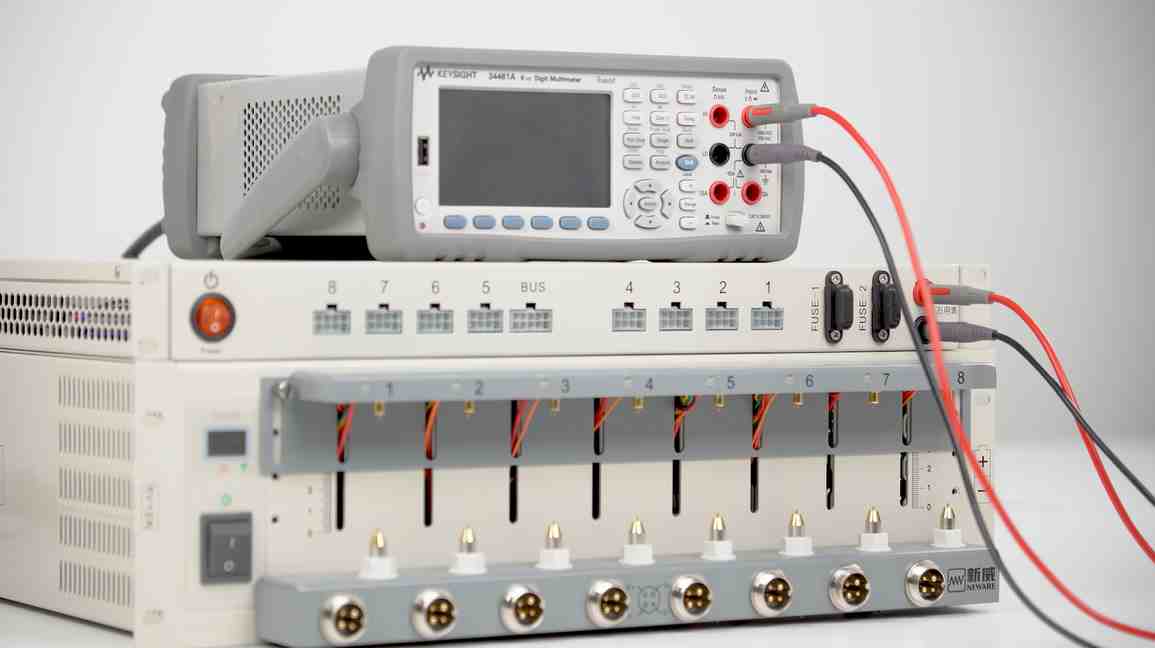

连接万用表与自动校准工装。红线的一端插入万用表的Input孔，一端插入校准工装上的红色孔。黑线一端插入负极孔，一端插入校准工装上的黑色孔。
图3

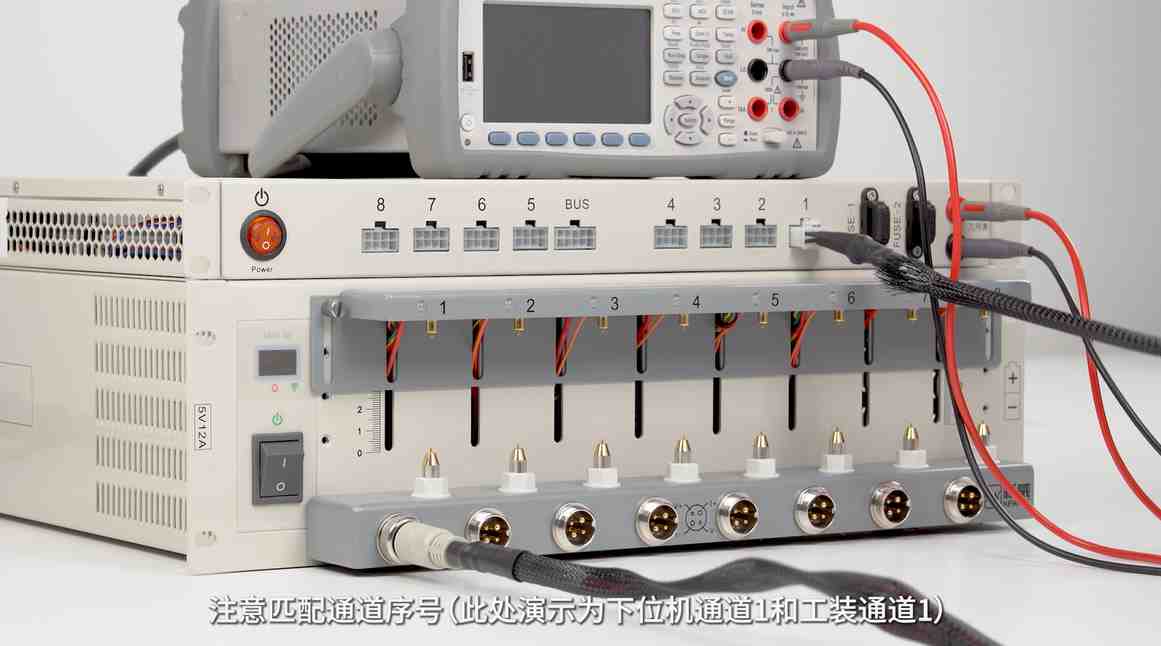

然后将校准线接在下位机并拧紧，校准线另一端接在工装，注意匹配通道序号（此处演示为下位机通道1和工装通道1，如图4）。
图4
1.4 启动设备及查看万用表IP

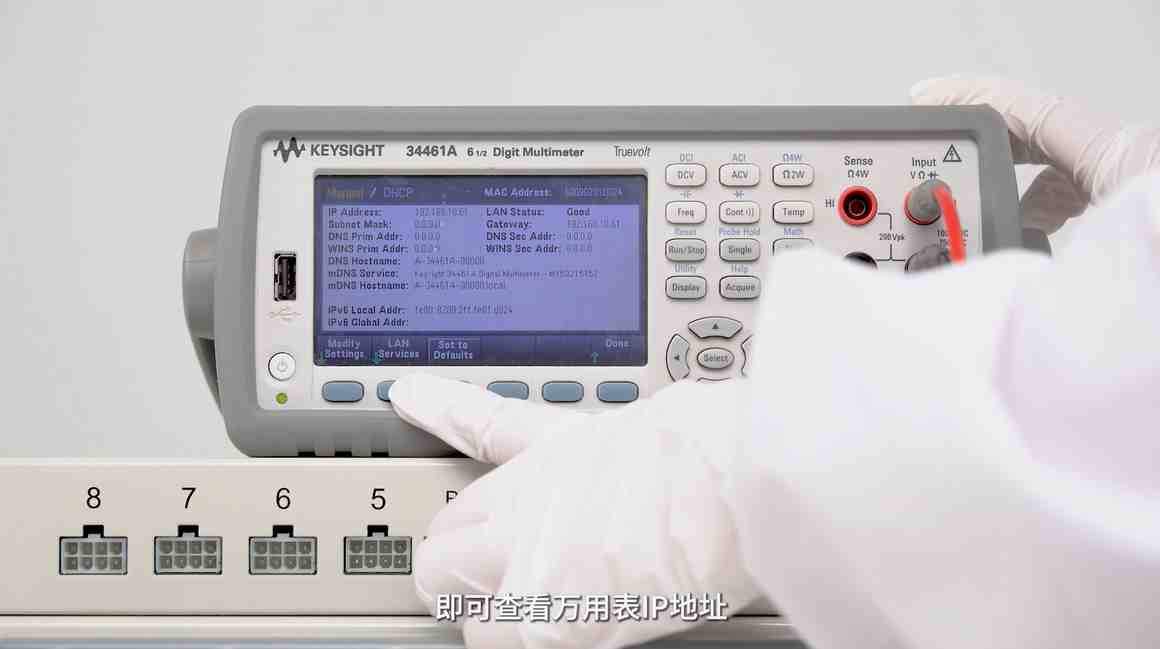

将设备通电后，依次启动下位机、校准工装、万用表。然后点击Shift键盘、Display键、I/O键、LAN Settings键，即可查看万用表IP地址（图5）。
图5
2. 电脑常规设置
2.1 关闭保护和防火墙

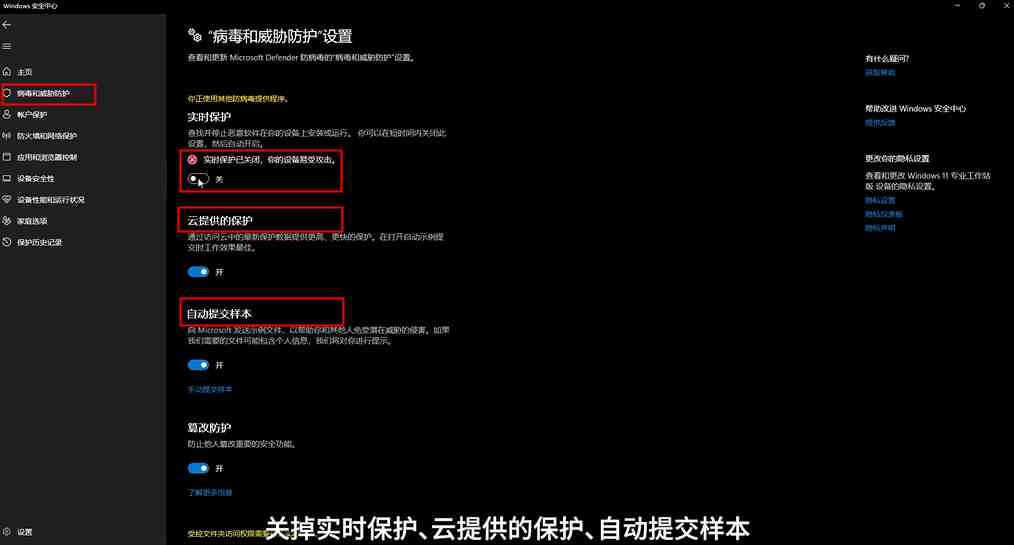

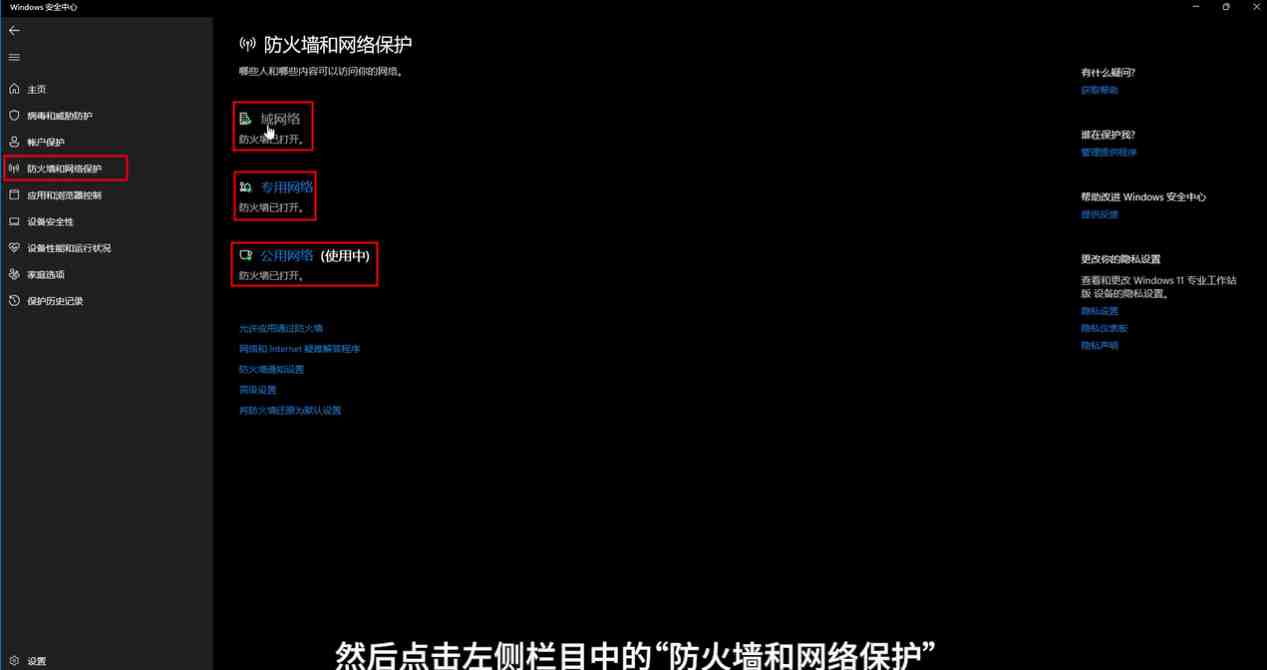

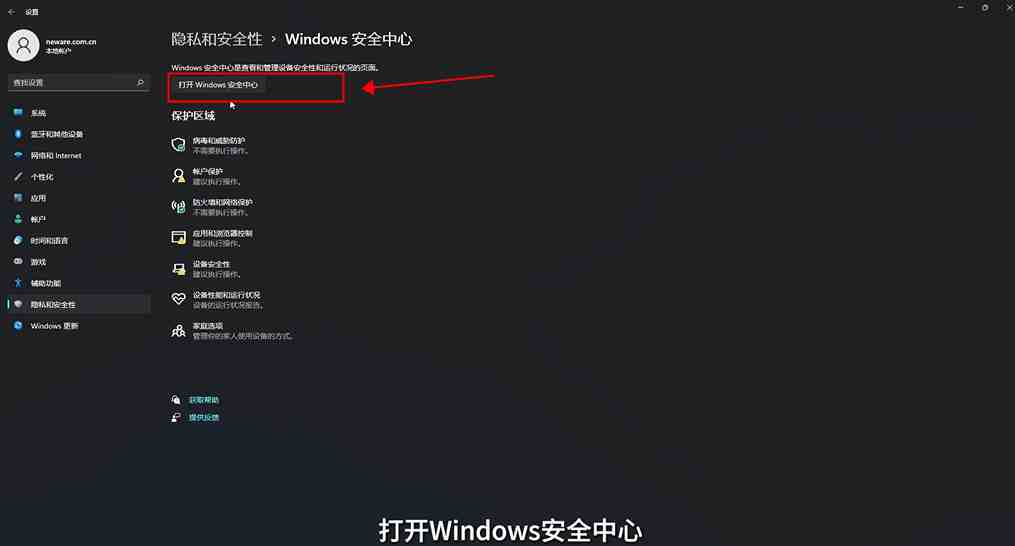

关闭系统防火墙，打开设置找到隐私和安全性，进入Windows安全中心，找到“病毒和威胁防护”设置下的管理设置。关掉实时保护、云提供的保护、自动提交样本。然后点击左侧栏目中的“防火墙和网络保护”，关掉域网络、专用网络、公用网络（图6-8）。
图6
图7
图8
2.2 设置电脑IP

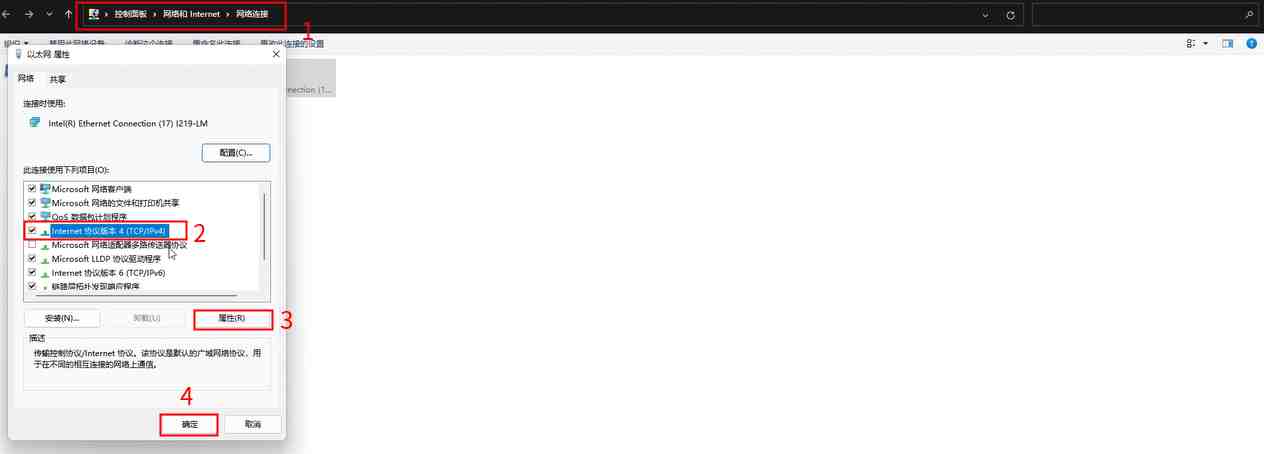

进入控制面板，点击网络和Internet，进入网络和共享中心，点击左侧栏目中的“更改适配器设置”。右键点击以太网，点击属性，选中Internet协议版本4（TCP/IPv4）项目（图9）。
图9

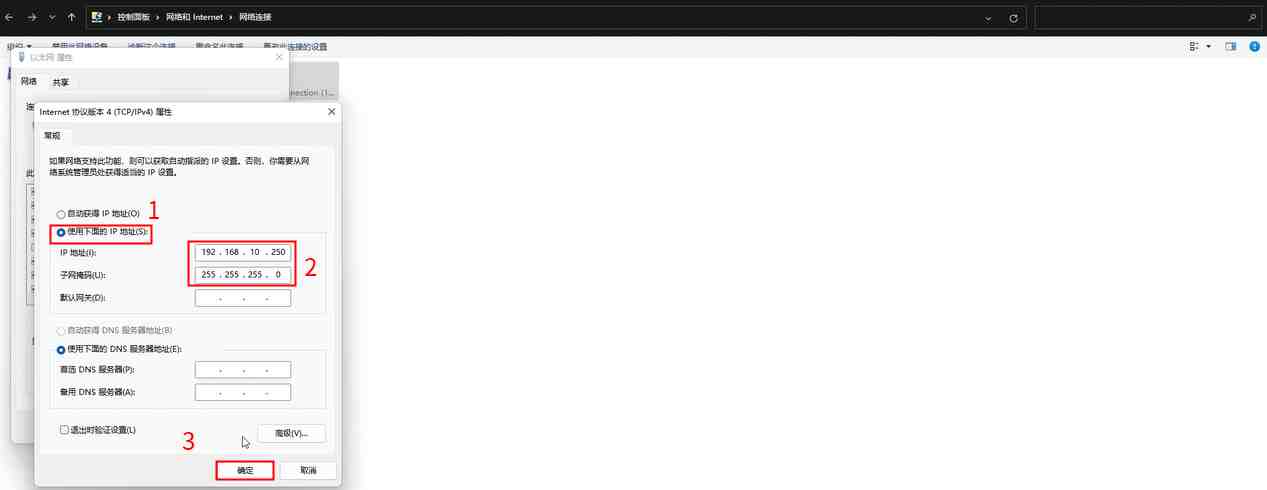

点击属性，选择“使用下面的IP地址”，手动输入IP地址：192.168.10.250，此处IP地址与校准工装中位机服务器IP地址保持一致（图10）。点击子网掩码输入框，自动识别掩码地址，点击确定，点击关闭。
图10
3. 软件操作指导
3.1 用户登录及通道映射

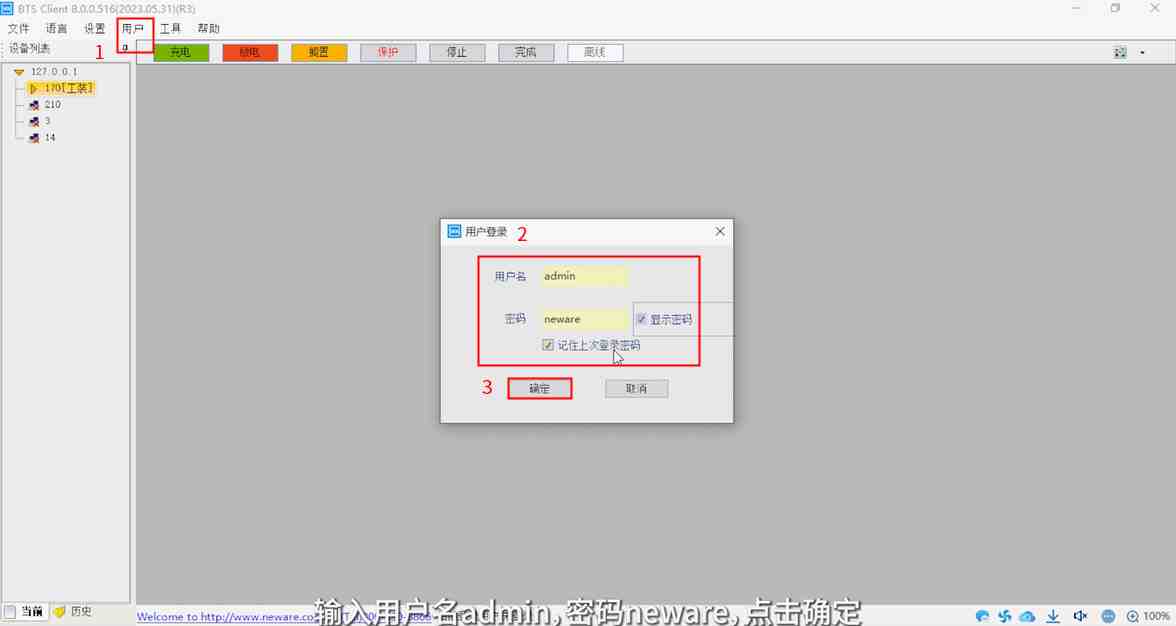

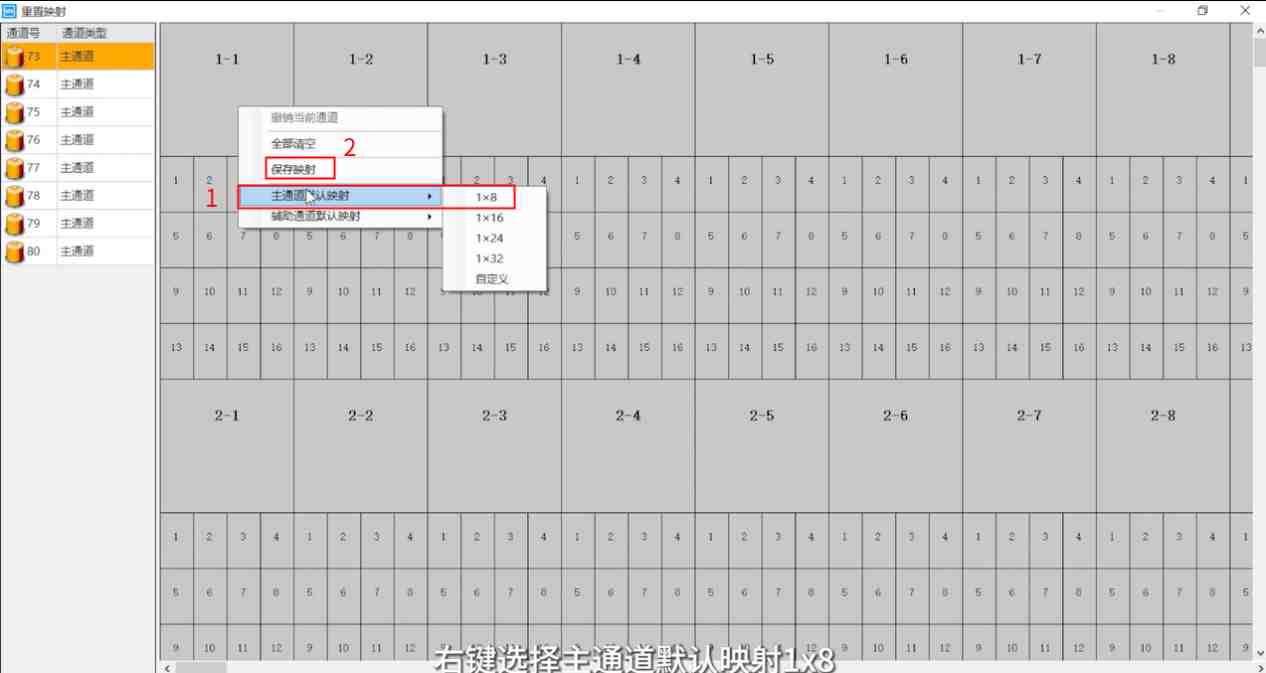

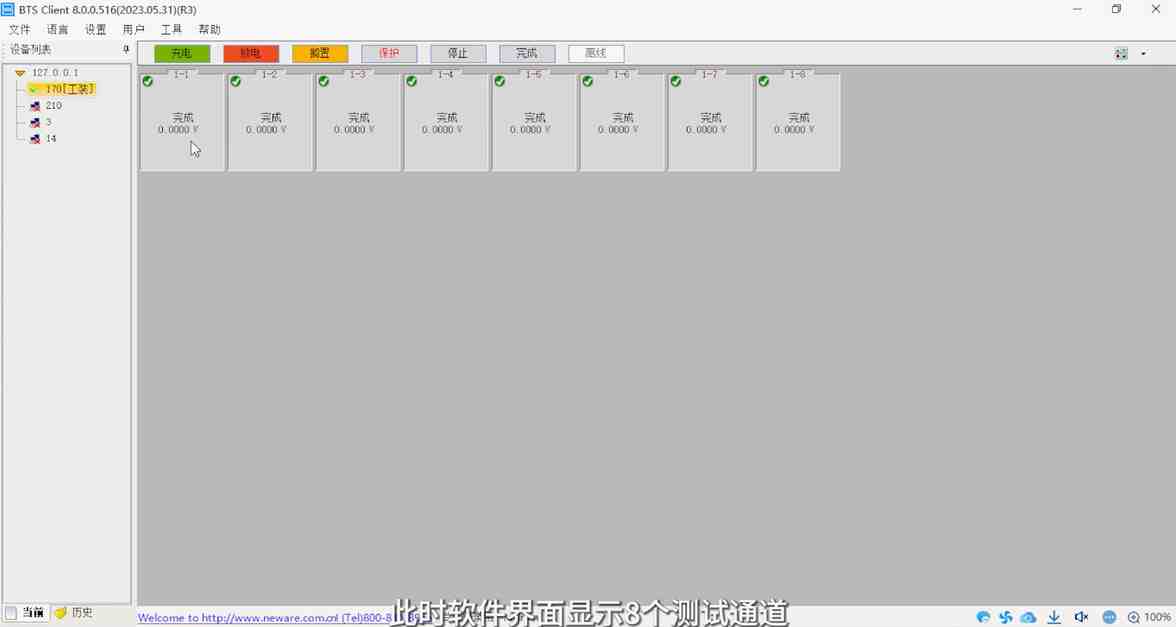

进入BTS软件，点击页面上方的“用户”，选择“用户登录”，用户名：admin，密码：neware（图11），点击确定。在空白区右键选择“重置映射”，右键选择“主通道默认映射1x8”，随后右键“保存映射”（图12），此时软件界面显示8个测试通道（图13）。
图11
图12
图13
3.2 校准

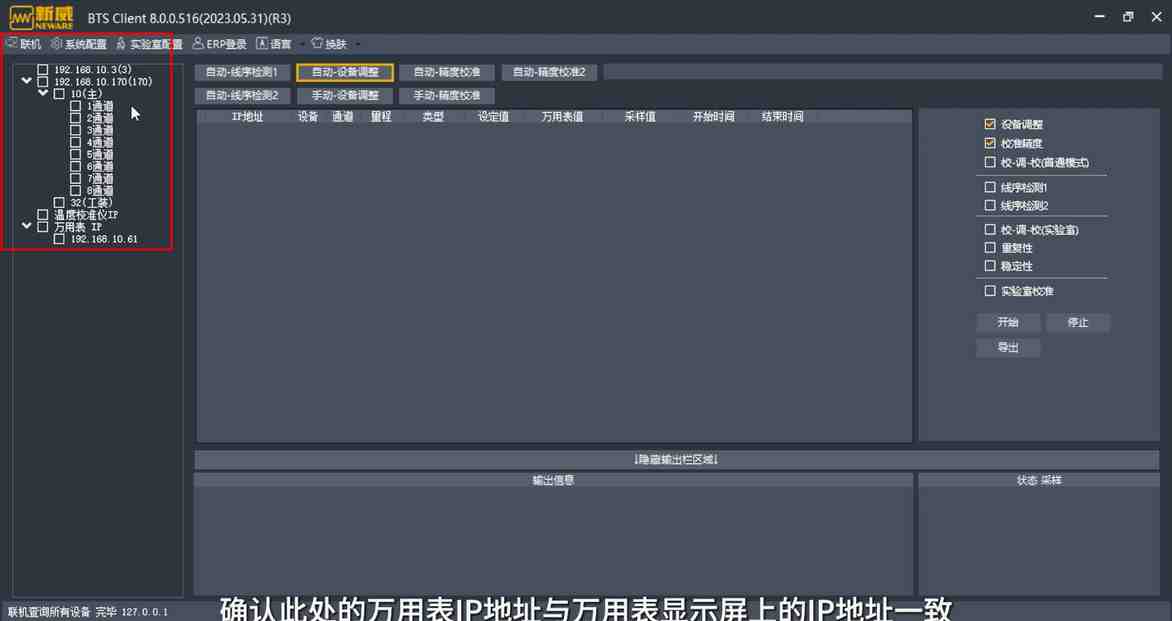

点击页面上方“工具”，选择“校准”，点击“联机”，左侧栏目中会显示通道和万用表IP确认此处的万用表IP地址与万用表显示屏上的IP地址一致（图14）。注意：若不显示万用表IP，则可退出该页面后重新进入校准并联机。
图14

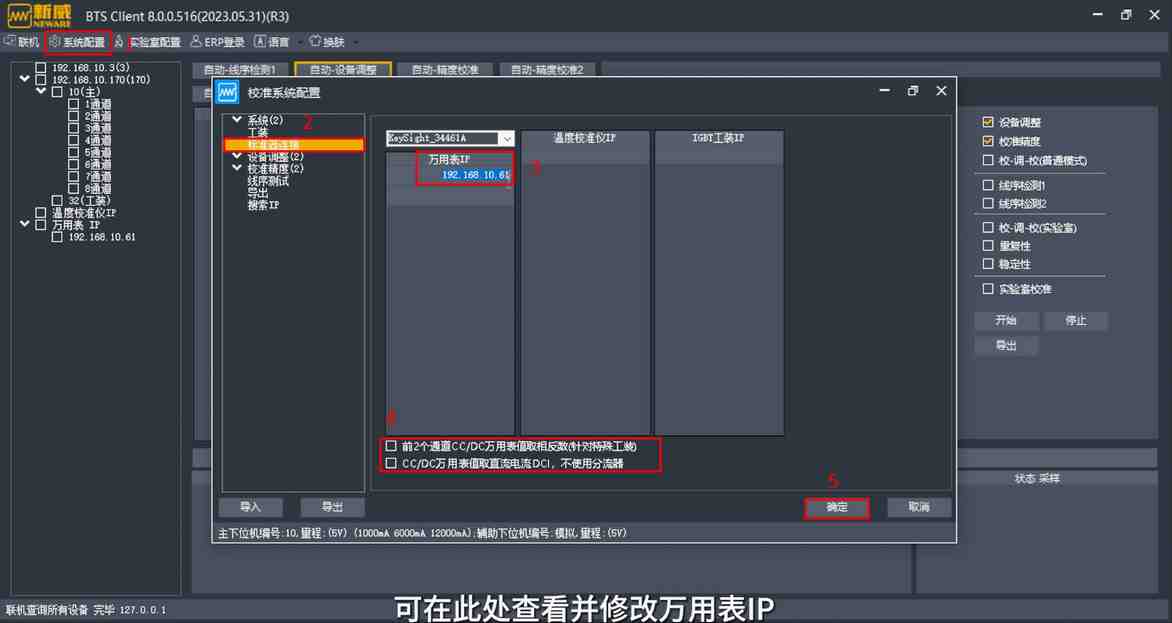

点击系统配置，选择标准器连接。可在此处查看并修改万用表IP，确认以下两个选项未勾选（图15），然后点击确认。
图15

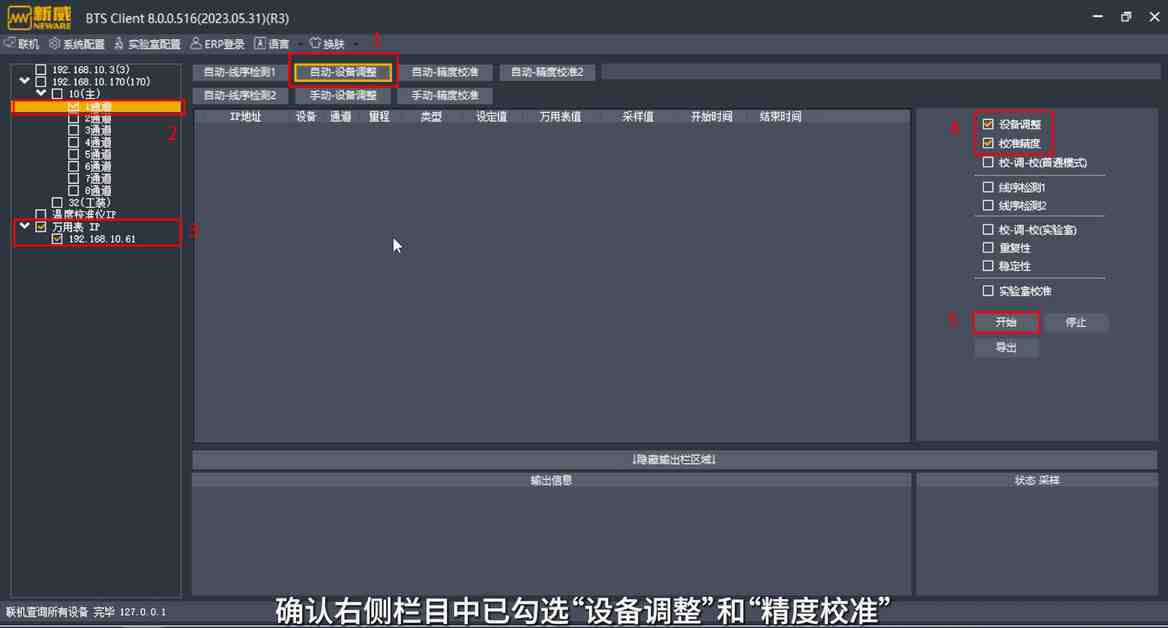

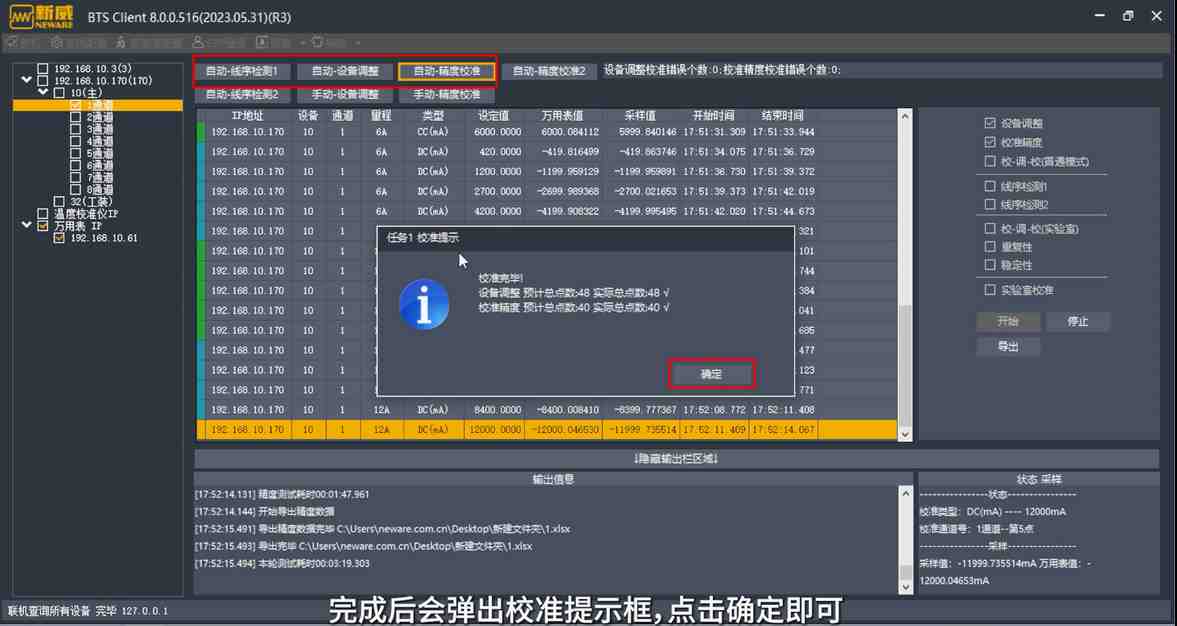

选择“自动-设备调整”，然后勾选需要校准的通道（此处演示的为通道1），勾选万用表。确认右侧栏目中已勾选“设备调整”和“精度校准”（图16）。然后点击开始，会自动依次进行“自动-线序检测”、“自动-设备调整”，最后完成“自动-精度校准”。完成后会弹出校准提示框，点击确定即可（图17）。
图16
图17
4. 数据导出

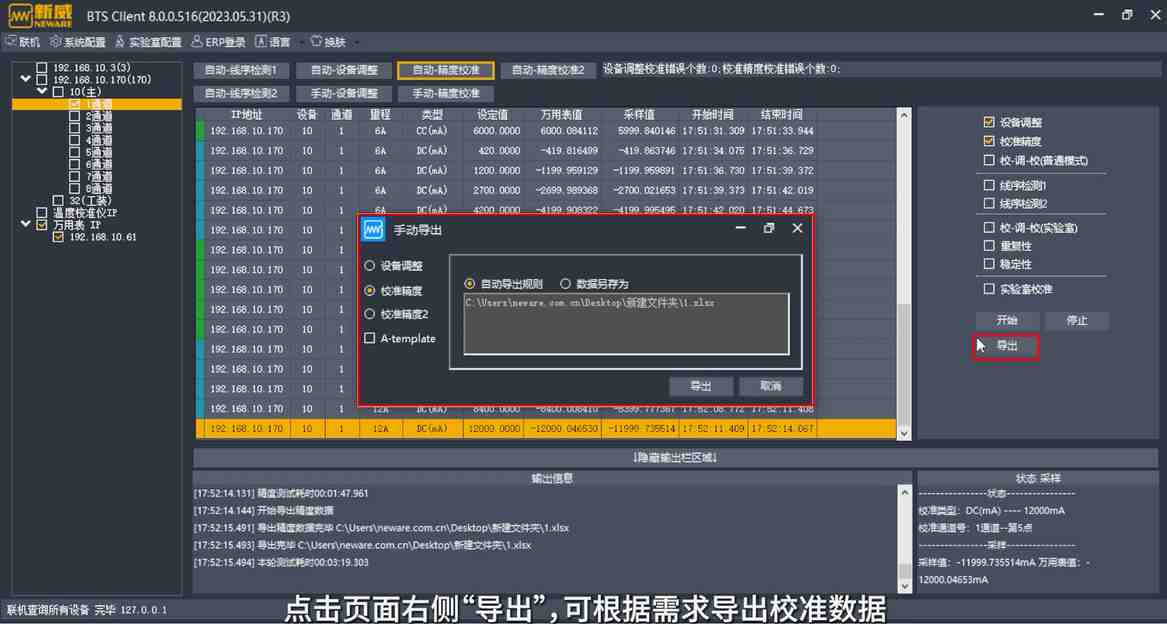

点击页面右侧“导出”，可根据需求导出校准数据（图18）。
图18
