BTS8.0及BTSDA专为新威的电池测试设备设计，提供了全面的图表绘制和设置功能，以满足用户对电池测试数据的直观展示和精确分析需求。

1. 软件与设备介绍

BTS8.0.1软件是新威电池测试设备的最新软件版本，它与新威4系列、6系列、8系列设备完美兼容，用户界面友好和数据处理能力优异。这款软件的设计旨在简化电池测试流程，提高测试精度，并优化测试结果的可视化。

2. 图表数据展示

2.1 实时数据图表

BTS8.0软件能够实时接收并处理来自新威充放电设备的电池测试数据，通过动态图表实时展示电池的关键性能参数。

在测试界面选中通道后右键选择“通道数据”，即可查看电池的实时数据及曲线。

2.2 坐标轴设置

BTS8.0软件允许用户对图表的坐标轴进行详细设置，以优化数据的展示效果。

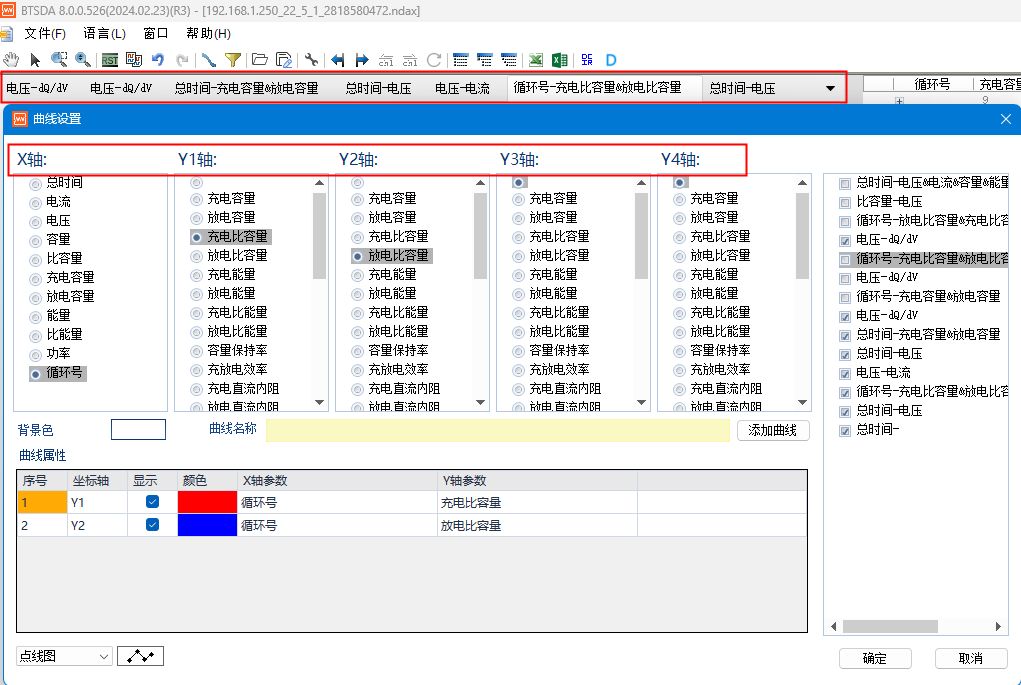

XY轴参数设置：右键单击顶部区域进入”曲线设置“，选择各轴需要展示参数项目，最多可以设置4个Y轴。此处以倍率测试性能图为例，可以设置X轴为循环号，Y1、Y2轴分别为充电比容量（mAh/g）、放电比容量（mAh/g）。勾选完成后，点击“添加曲线”即可。

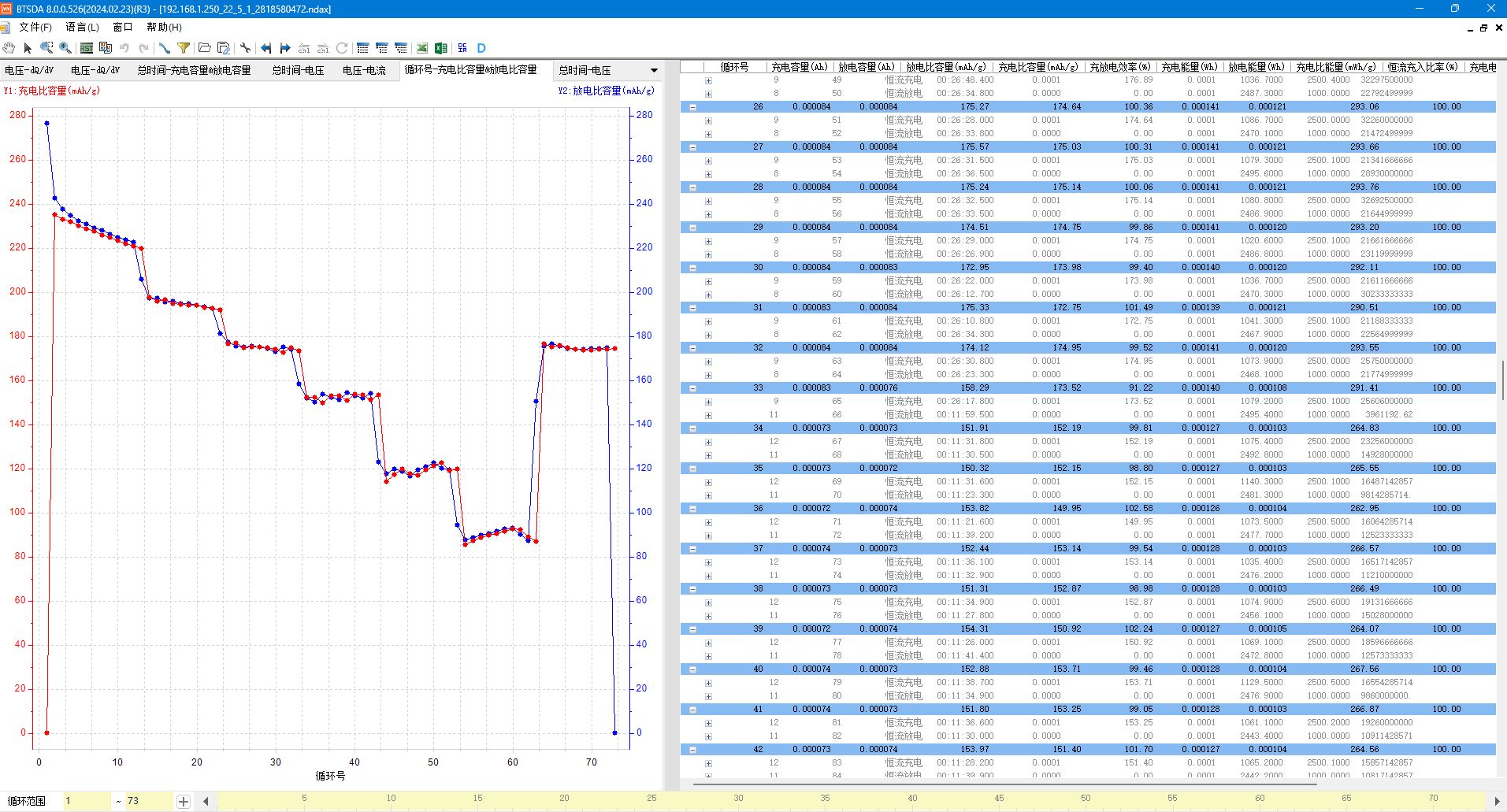

轴范围：用户可以调整坐标轴的显示范围，以便更清晰地展示特定数据区间。还可以在页面底部直接修改循环范围，便于用户查看、筛选、分析数据。

轴刻度：自定义轴刻度的间隔和标签，确保数据的精确展示。

2.3 单位设置

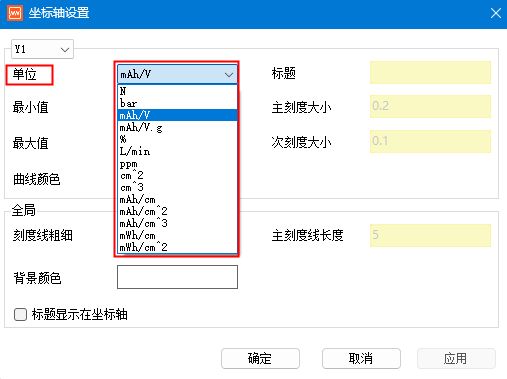

可以根据需求修改各类参数单位，方便用户换算或计算。设置完成后点击”保存即可“。

2.4 颜色和样式

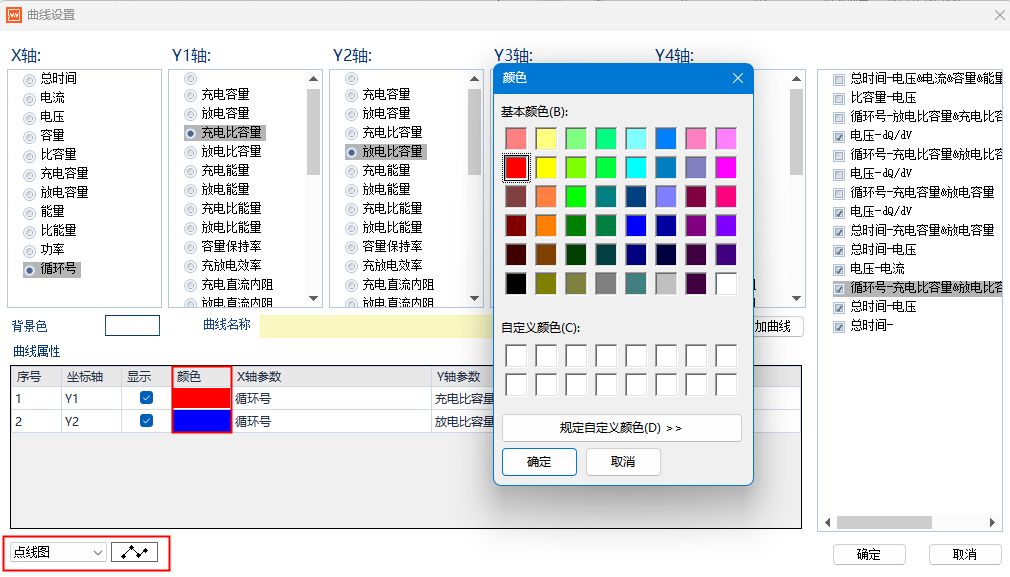

用户可以选择不同的颜色和线条样式（线图、点线图、散点图），使以适应不同的数据展示需求。双击坐标轴后的色块区域即可修改曲线颜色。

2.5 图表尺寸和布局

图表尺寸：可通过鼠标滑轮缩放图表。根据展示需求调整图表的大小。

3 数据处理和分析

3.1数据过滤

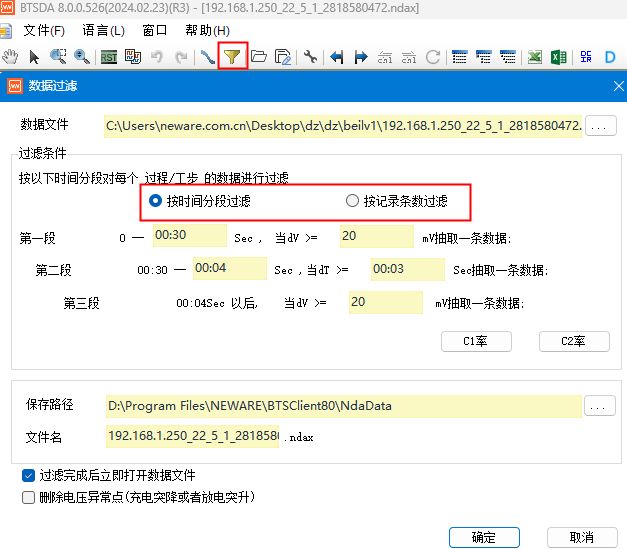

去除测试数据中的异常点，可以按时间分段过滤或者按记录条数过滤，提高数据质量。

3.2 曲线对比

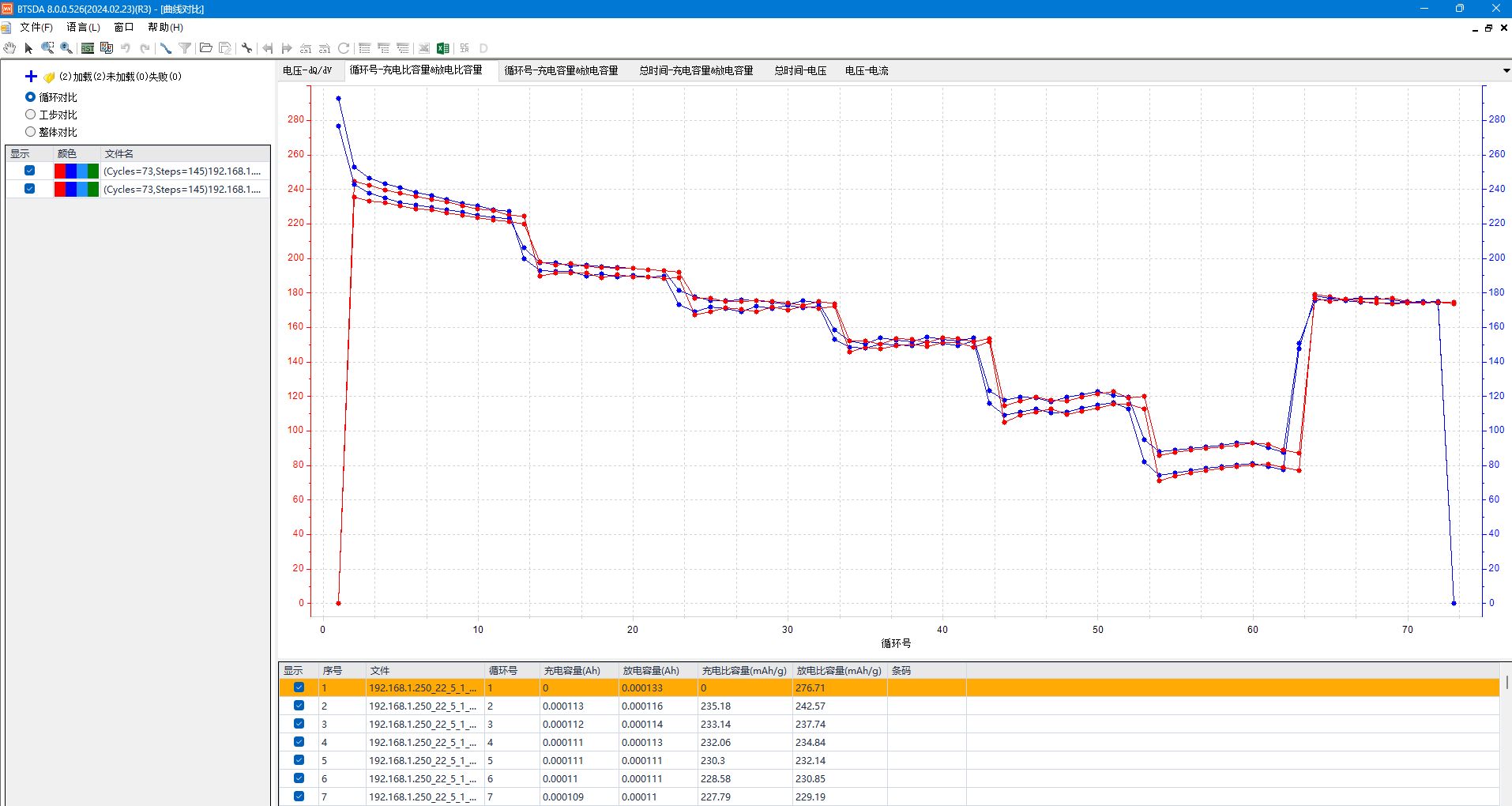

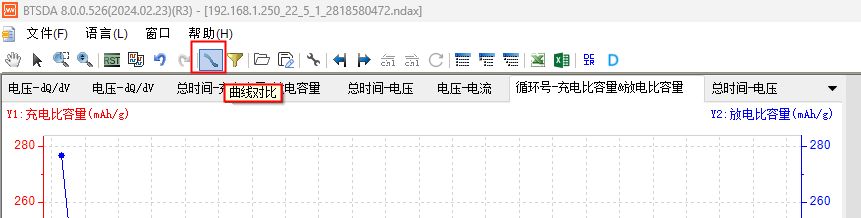

可以选择多组数据，选择“循环对比”、“工步对比”、“整体对比”，多维度对比分析，左侧可以修改对比曲线颜色，方便查看。

3.3 数据复制和导出

在图表区右键可以调出复制等功能，可以直接将所展示曲线图复制为图片，或者直接复制曲线中数据，也可直接打印。

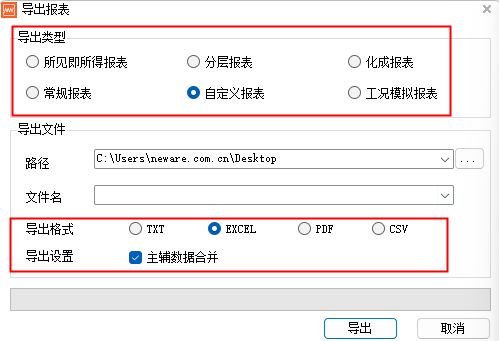

导出报表：可以选择导出的报表类型（所见即所得报表、分层报表、化成报表、常规报表等）支持将报表导出为TXT、EXCEL、PDF和CVS格式。

 4. 结论

BTSDA通过优化数据结果展示，帮助用户更好地理解和评估电池性能。无论是进行日常测试还是深入研究，都能满足用户的需求，提高工作效率，加速电池技术的创新和发展。
