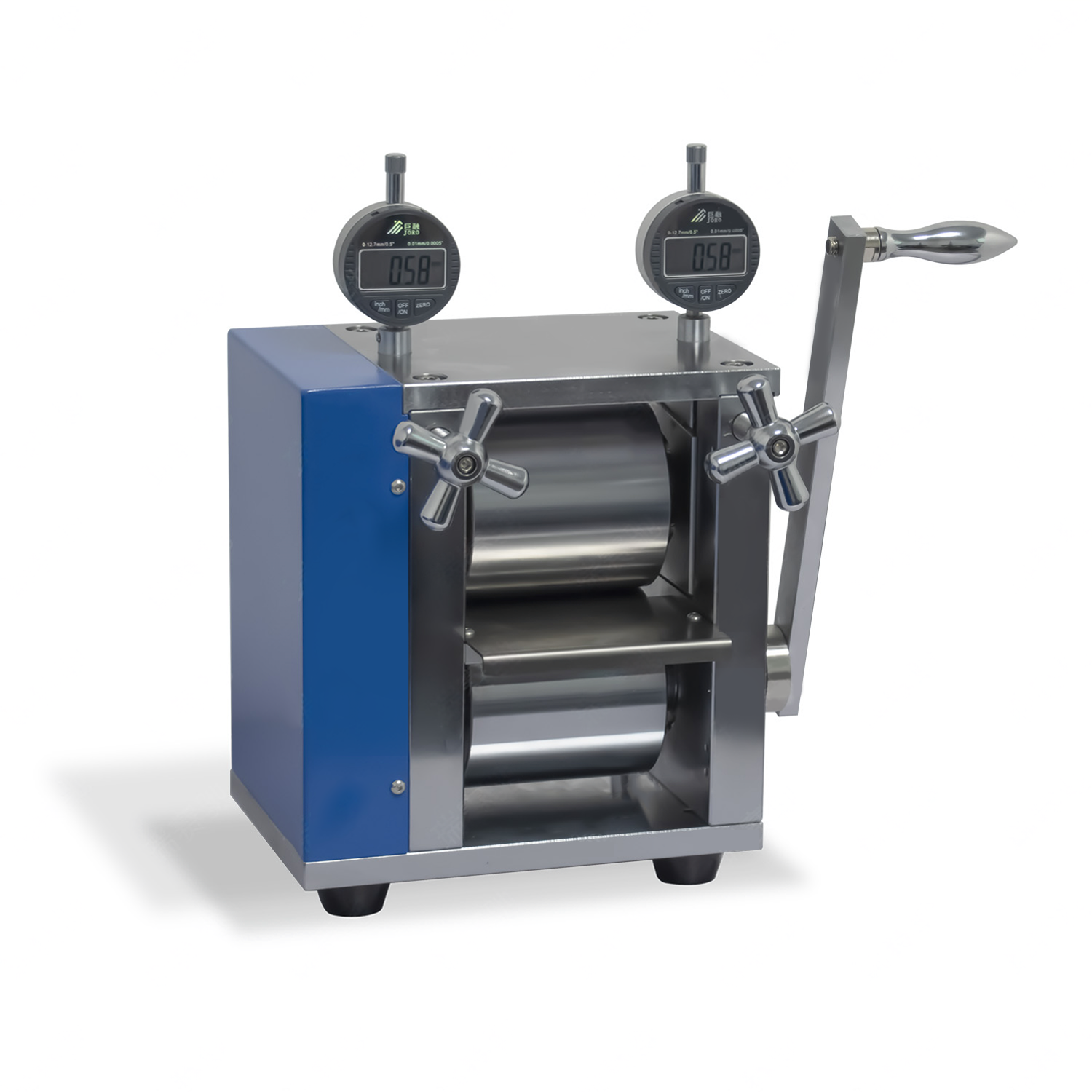

一. 产品名称:手动立式对辊机
二.产品型号:CRP-100
三.产品简介:本机主要适用于实验室内电池材料的手动轧制。尤其适合于清洁能源材料锂电池极板的减薄和增大密度。本机采用齿轮传动,实现对辊压制,轧制厚度可调节,使用方便。
四.主要特点:
*轧辊硬度高,并且表面镀硬铬处理,硬度可达HRC62 并防锈。
*采用斜块调整压片间隙,自锁性好,调节精度高。数显表显示精确直观。
*辊轧精度高,辊子圆柱度≤±2um。
*立式设计,方便片带材料的入料轧制。
*齿轮研磨级,精准顺畅。
*压片厚度、速度可调节,外形精致美观。
*体积小,操作简便,使用灵活快捷。
五.工作过程及调试说明
*辊轧操作:把材料放入两辊之间,手动摇转手摇柄,齿轮啮合驱动两辊子转动实现对辊轧制。
*辊轧间隙调节:采用斜块调整压片间隙,自锁性好,旋转左右的调节手轮即可调节间隙,数显表数值显示,直观方便。
六.技术参数
*辊子直径:Φ96mm
*辊子圆柱度≤±2um
*辊子硬度:HRC62
*辊子光洁度:0.4以上
*轧制厚度:0~3mm 间隙可调节
*压片宽度:0~100mm
*齿轮:研磨级
*轧辊放置:竖直放置
*操作方式:手动
*进料速度:0~40mm/s根据手摇运转速度而定
*外型尺寸:L360mm*W200mm*H350mm
*设备重量:45KG
七.标准配置:内六角扳手一套,数显表2件,塞尺1把
八.保养方法及注意事项
(一)保养方法
每次工作前要用柔软的布片沾酒精仔细擦拭两轧辊表面,保持清洁。
齿轮运动部位加油润滑,保持运动顺畅。
禁用气泵吹扫,以防灰尘进入轴承内影响使用精度。
若长时间不使用时,将轧辊表面擦拭干净,表面要喷涂防锈油保护辊面不受侵蚀。
定期检查机器各部位的螺钉,螺母,销钉等紧固件进行检查,防止松动,杜绝机器质量事故及人身事故。
调节辊轧间隙时,两侧小手轮要均衡调节,以免损坏其它零件,调节好后可将百分表取下,以免在生产使用中误碰坏损伤。
(二)注意事项
1.运行过程中严禁将手及其它部位伸到轧辊、齿轮传动的工作危险区域而产生人身伤害,操作时不允许两人或以上人员操作以免产生误伤。(齿轮传动部位都设有防护罩及危险标识)
2.擦拭辊筒时应站在操作面后面擦拭,严防擦机布和手的卷入,造成人身和机器的伤害。
3.严禁戴手套擦拭转动的机器。
4.操作者必须穿紧身衣服,长发者必须戴工帽。
5.外技术人员和外指定人员不能任意拆卸和调试设备。
